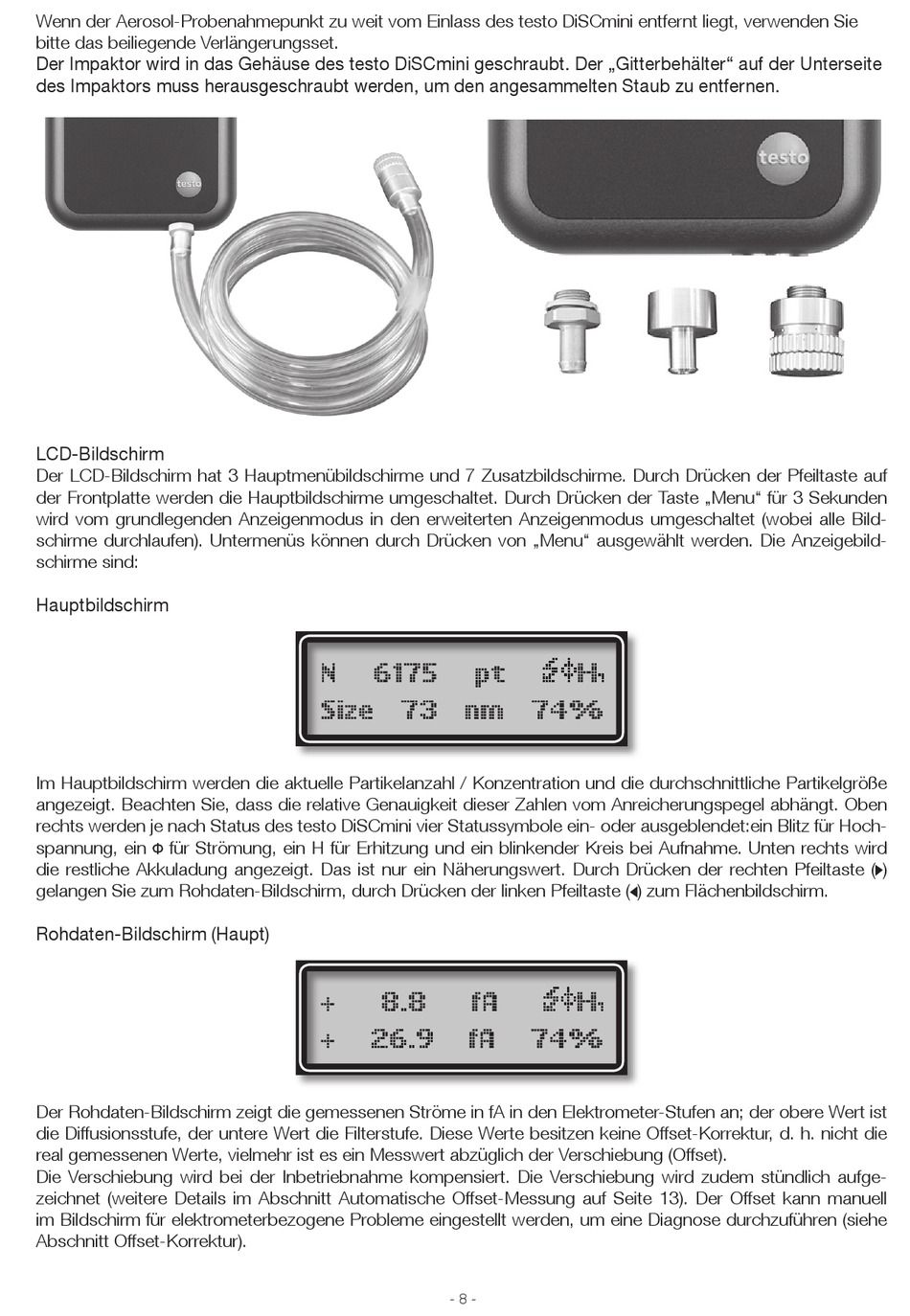

Wenn der Aerosol-Probenahmepunkt zu weit vom Einlass des testo DiSCmini entfernt liegt, verwenden Sie
bitte das beiliegende Verlängerungsset.
Der Impaktor wird in das Gehäuse des testo DiSCmini geschraubt. Der „Gitterbehälter" auf der Unterseite
des Impaktors muss herausgeschraubt werden, um den angesammelten Staub zu entfernen.
LCD-Bildschirm
Der LCD-Bildschirm hat 3 Hauptmenübildschirme und 7 Zusatzbildschirme. Durch Drücken der Pfeiltaste auf
der Frontplatte werden die Hauptbildschirme umgeschaltet. Durch Drücken der Taste „Menu" für 3 Sekunden
wird vom grundlegenden Anzeigenmodus in den erweiterten Anzeigenmodus umgeschaltet (wobei alle Bild-
schirme durchlaufen). Untermenüs können durch Drücken von „Menu" ausgewählt werden. Die Anzeigebild-
schirme sind:
Hauptbildschirm
Im Hauptbildschirm werden die aktuelle Partikelanzahl / Konzentration und die durchschnittliche Partikelgröße
angezeigt. Beachten Sie, dass die relative Genauigkeit dieser Zahlen vom Anreicherungspegel abhängt. Oben
rechts werden je nach Status des testo DiSCmini vier Statussymbole ein- oder ausgeblendet:ein Blitz für Hoch-
spannung, ein
für Strömung, ein H für Erhitzung und ein blinkender Kreis bei Aufnahme. Unten rechts wird
die restliche Akkuladung angezeigt. Das ist nur ein Näherungswert. Durch Drücken der rechten Pfeiltaste ( )
gelangen Sie zum Rohdaten-Bildschirm, durch Drücken der linken Pfeiltaste ( ) zum Flächenbildschirm.
Rohdaten-Bildschirm (Haupt)
Der Rohdaten-Bildschirm zeigt die gemessenen Ströme in fA in den Elektrometer-Stufen an; der obere Wert ist
die Diffusionsstufe, der untere Wert die Filterstufe. Diese Werte besitzen keine Offset-Korrektur, d. h. nicht die
real gemessenen Werte, vielmehr ist es ein Messwert abzüglich der Verschiebung (Offset).
Die Verschiebung wird bei der Inbetriebnahme kompensiert. Die Verschiebung wird zudem stündlich aufge-
zeichnet (weitere Details im Abschnitt Automatische Offset-Messung auf Seite 13). Der Offset kann manuell
im Bildschirm für elektrometerbezogene Probleme eingestellt werden, um eine Diagnose durchzuführen (siehe
Abschnitt Offset-Korrektur).
N
N
6175
6175
pt
pt
Size 73 nm 74%
Size 73 nm 74%
+
+
8.8
8.8
fA
fA
+
+
26.9
26.9
fA
fA
- 8 -
H
H
H
H
74%
74%
