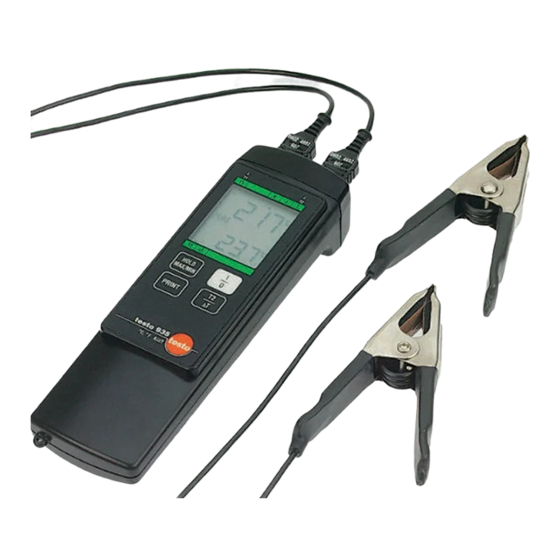

testo 935 Bedienungsanleitung

testo 935
Hold/MAX/MIN-Taste
PRINT-Taste
aufschraubbares
Batteriefach
Bitte unbedingt vor
Inbetriebnahme lesen!
Niemals an spannungsführenden Teilen
messen!
Meßbereiche der Meßwertaufnehmer
beachten! Bei Überhitzung werden die
Fühler zerstört.
Zulässige Lager- und Transporttemperatur sowie die
zul. Betriebstemperatur beachten (z. B. Meßgerät vor
direkter Sonneneinstrahlung schützen).
Vermeiden Sie den Einsatz in
aggressiven Säuren oder Basen.
Bei unsachgemäßer Behandlung
erlöschen die Gewährleistungsansprüche!
Inbetriebnahme
Fühler einstecken! Achten Sie darauf, daß der
richtige Thermoelement-Typ (K, J oder T)
eingegeben ist. Es dürfen immer nur gleiche
Thermoelementtypen während einer Messung
angeschlossen werden!
Polung beachten!
Beim Entfernen des Steckers nicht an der
Leitung ziehen!
Gerät einschalten.
Nach dem Einschalten erfolgt ein kurzer Anzei-
gen- und Funktionstest. Anschließend ist das
Meßgerät einsatzbereit.
Bei Veränderung der Umgebungstemperatur (z.B.
Wechsel des Meßortes - Innen-/Außenmessung)
benötigt das Meßgerät eine Angleichzeit von einigen
Minuten.
Bedienungsanleitung
Temperaturmeßgerät
2 Fühleranschlüsse
2-zeiliges Display
Meßgeräte konform zu
EIN/AUS-Taste EN 50 081-1 + EN 50 082-1
T2/ ∆T-
Technische Daten - testo 935
Meßgrößen: °C
Taste
Meßbereich:
Typ K: -50...+1000 °C
Typ J: -50...+ 750 °C
Typ T: -50...+ 350 °C
Genauigkeit:
±1 Digit
Typ K: ± 0,7 °C ±0.5% v. Mw.
(-40...900 °C)
± 1 °C ±1% v. Mw. (Rest)
Typ J: ± 0,7 °C ±0.5% v. Mw.
Typ T: ± 0.6 °C (-20...+70 °C)
± 1 °C ±0.5% v. Mw. (Rest)
Auflösung:
0.1 °C (bis +199,9 °C)
1 °C (ab +200 °C)
Umgebungs-
temperatur:
0...+50 °C
Lager-/Transport-
temperatur
-20...+70 °C
Anzeige:
2-zeilige LCD
Gehäuse:
ABS
Batteriestandzeit:
> 150 h (Alkali-Mangan)
Abmessungen:
190 x 57 x 42 mm
Gewicht:
ca. 300 g incl. Batterie
Auto-Off-Funktion
Bei aktivierter Auto-Off-Funktion
schaltet sich das Gerät automatisch nach 10
Minuten „ruhen" ab (außer bei HOLD)
Batteriewechsel
Erscheint im Display "Bat" beträgt die
Standzeit noch ca. 10 Std. Bei
unzureichender Batteriespannung
schaltet das Gerät automatisch ab.
Gerät auf der Rückseite aufschrauben,
verbrauchte Batterie herausnehmen und neue
,
Batterie Typ 9V (IEC 6 F 22) einsetzen (Polung
beach ten).
G G a a r r a a n n t t i i e e
Messgerät testo 935 .......................24 Monate
Fühler................................................12 Monate
Einstellung ändern - Konfiguration
„HOLD" -Taste während des Einschaltens ca. 20 sec gedrückt halten, bis im Display Auto On/OFF
erscheint.
Folgende Einstellungen können geändert werden:
ok ok
°C
Auto ON
°F
OFF
nächste
Stelle
Auswahl der im Display dargestellten Werte
-Taste können Sie festlegen, welcher Wert (T2 oder ∆T) in der zweiten Zeile des Displays
Mit der
dargestellt wird.
∆T ist die Differenz der Werte T1 und T2 (∆T = T1 - T2)
Memory-Funktion für aktuelle, Maximal- und Minimalwerte
Durchwiederholtes Drücken der
1.Drücken*: Festgehaltene Meßwerte im Display (T1 und T2 oder T1 und ∆T)
2.Drücken*: Anzeige der gespeicherten Maximalwerte (T1 und T2 oder T1 und ∆T)
T1 max. und T2 max. während der gesamten Meßdauer (zeitlich unabhängig)
∆T max. ist die maximale Temperaturdifferenz von T1 und T2 zur gleichen Zeit.
Achtung: ∆T nimmt einen negativen Wert an, wenn T1 < T2.
.
3.Drücken*: Anzeige der gespeicherten Minimalwerte
T1 min. und T2 min.während der gesamten Meßdauer (zeitlich unabhängig)
∆T min. ist die minimale Temperaturdifferenz von T1 und T2 zur gleichen Zeit.
Achtung: ∆T nimmt einen negativen Wert an, wenn T1 < T2.
4.Drücken*: Zurück zum Meßbetrieb
* Im aktivierten Hold/Max/Min-Mode kann mit der T2/∆T-Taste zwischen den möglichen Anzeigen-Modi
gewechselt werden.
Mit der -Taste kann ein Ausdruck aller Meßwerte plus Datum und Uhrzeit erstellt werden.
Werden die Meßwerte mit der
werden Meßwerte, Uhrzeit und Datum zum Zeitpunkt des Festhaltens im Ausdruck dargestellt.
Thermo-
ok
ok
Uhrzeit
Datum element
Typ
01:01
K
00:00
1997
Stelle
auswählen
J
01:01 nächste
00:00
1997
Stelle
Stelle
einstellen
01:12
00:50 1997
-Taste wechseln Sie zwischen den folgenden Anzeigen.
-Taste zu einem bestimmten Zeitpunkt im Display festgehalten,
ok
Meß-
betrieb
auswählen
T
