Montage
12
• Blickwinkelbereich: von der Display-Mittelpunktachse 75° nach links und rechts, 65°
nach oben und unten
• Eine Anreihbarkeit der Geräte in Y-Richtung (vertikal übereinander) ist nur mit einem
Abstand von min. 15 mm (0,59 in) zwischen den Geräten möglich. Eine Anreihbarkeit
der Geräte in X-Richtung (horizontal nebeneinander) ist nur mit einem Abstand von
min. 10 mm (0,39 in) zwischen den Geräten möglich.
• Befestigung nach DIN 43 834
5.2 Messgerät montieren
Montagewerkzeug: Zum Einbau in der Schalttafel ist lediglich ein Schraubendreher
erforderlich.
144 (5.67)

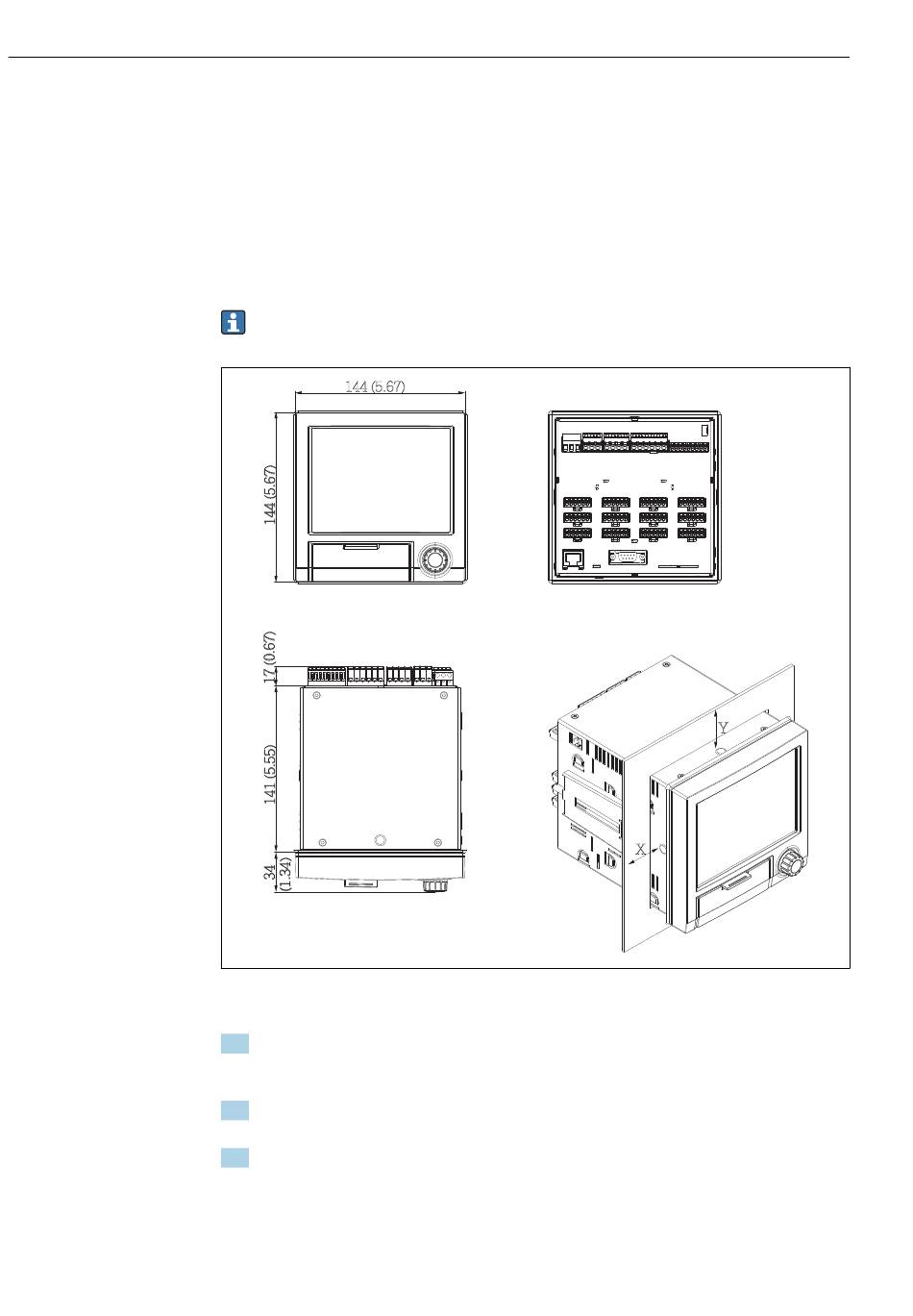

 2 Schalttafeleinbau und Maße in mm (Inch)
1. Gerät von vorne durch den Schalttafelausschnitt schieben. Zur Vermeidung von Wär-
mestaus einen Abstand von >15 mm (>0,59 in) zu Wänden und anderen Geräten
einhalten.
2. Gerät waagrecht halten und die Befestigungsspangen in die Aussparungen einhän-
gen (1 x links, 1x rechts).
3. Schrauben der Befestigungsspange gleichmäßig mit einem Schraubendreher anzie-
hen, so dass eine sichere Abdichtung zur Schalttafel gewährleistet ist (Drehmoment:
100 Ncm).
Ecograph T, RSG35
Y
X
Endress+Hauser
A0019301
