Ecograph T, RSG35
Endress+Hauser
1
2
3
4
5
6
7

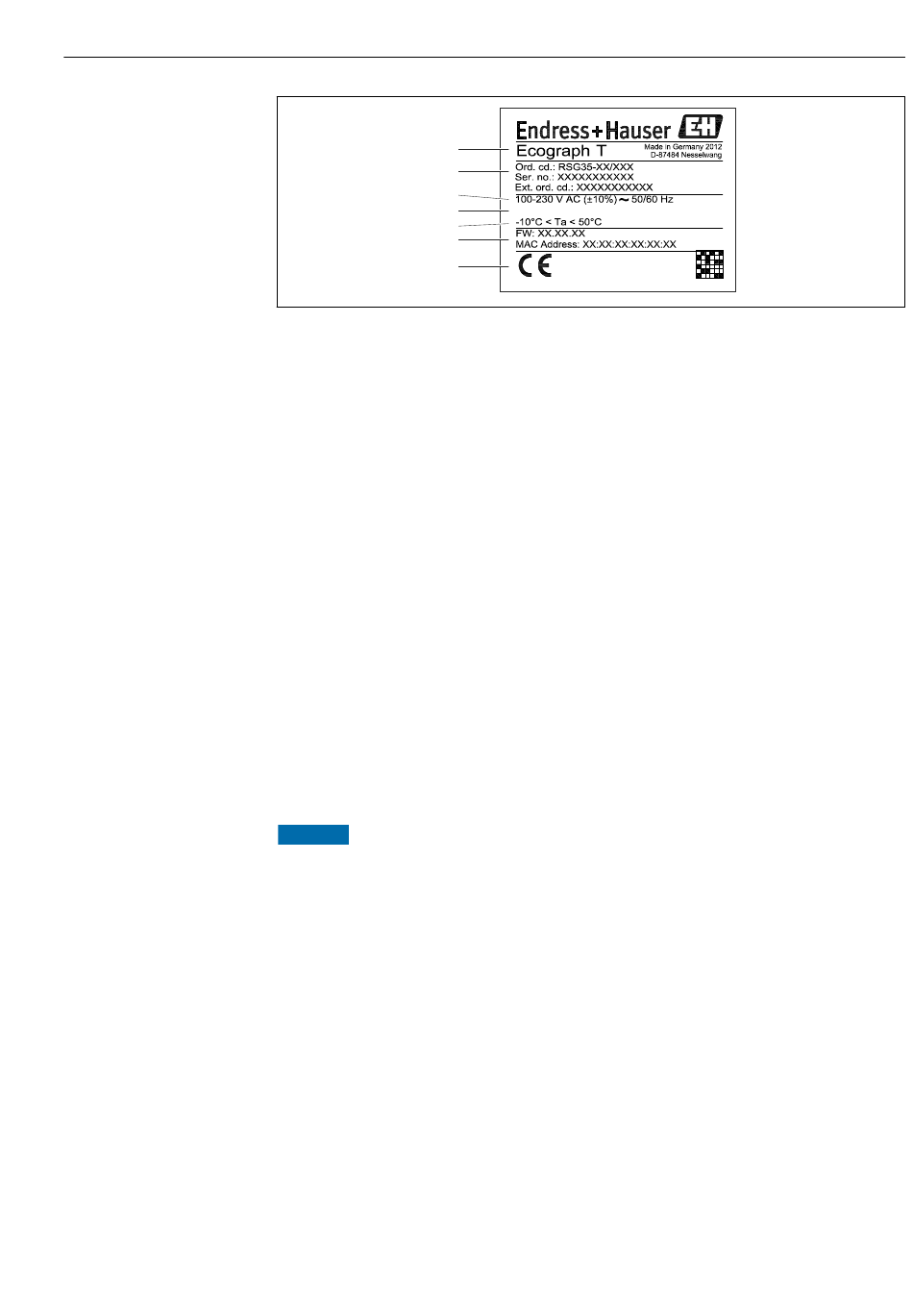

 1 Typenschild des Gerätes (beispielhaft)
1 Gerätebezeichnung
2 Bestellcode, Seriennummer, erweiterter Bestellcode
3 Spannungsversorgung, Netzfrequenz
4 Maximale Leistungsaufnahme
5 Temperaturbereich
6 Softwareversion; MAC Adresse
7 Gerätezulassungen
4.4 Lagerung und Transport
Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikatio-
nen hierzu, siehe Betriebsanleitung im Kapitel "Technische Daten". →  74
Folgende Punkte beachten:
• Für Lagerung und Transport ist das Gerät stoßsicher zu verpacken. Dafür bietet die Origi-
nalverpackung optimalen Schutz.
• Die zulässige Lagerungstemperatur beträgt –20 ... +60 °C (–4 ... +140 °F)
5 Montage
5.1 Montagebedingungen
HINWEIS
Überhitzung durch Wärmestau im Gerät
‣
Zur Vermeidung von Wärmestaus stets ausreichende Kühlung des Gerätes sicherstel-
len.
Das Gerät ist für den Einsatz in einer Schalttafel im „Non-Ex" Bereich konzipiert.
• Umgebungstemperaturbereich: –10 ... +50 °C (14 ... 122 °F)
• Klimaklasse nach IEC 60654-1: Klasse B2
• Schutzart: IP65, NEMA 4 frontseitig / IP20 Gehäuse Rückseite
5.1.1 Einbaumaße
• Einbautiefe: ca. 158 mm (6,22 in) für Gerät inkl. Anschlussklemmen und Befestigungs-
spangen
• Schalttafelausschnitt: 138 ... 139 mm (5,43 ... 5,47 in) x
138 ... 139 mm (5,43 ... 5,47 in)
• Schalttafelstärke: 2 ... 40 mm (0,08 ... 1,58 in)
35 VA
Montage
A0019299
