6   BEDIENKONSOLE
6
BEDIENKONSOLE
6.1

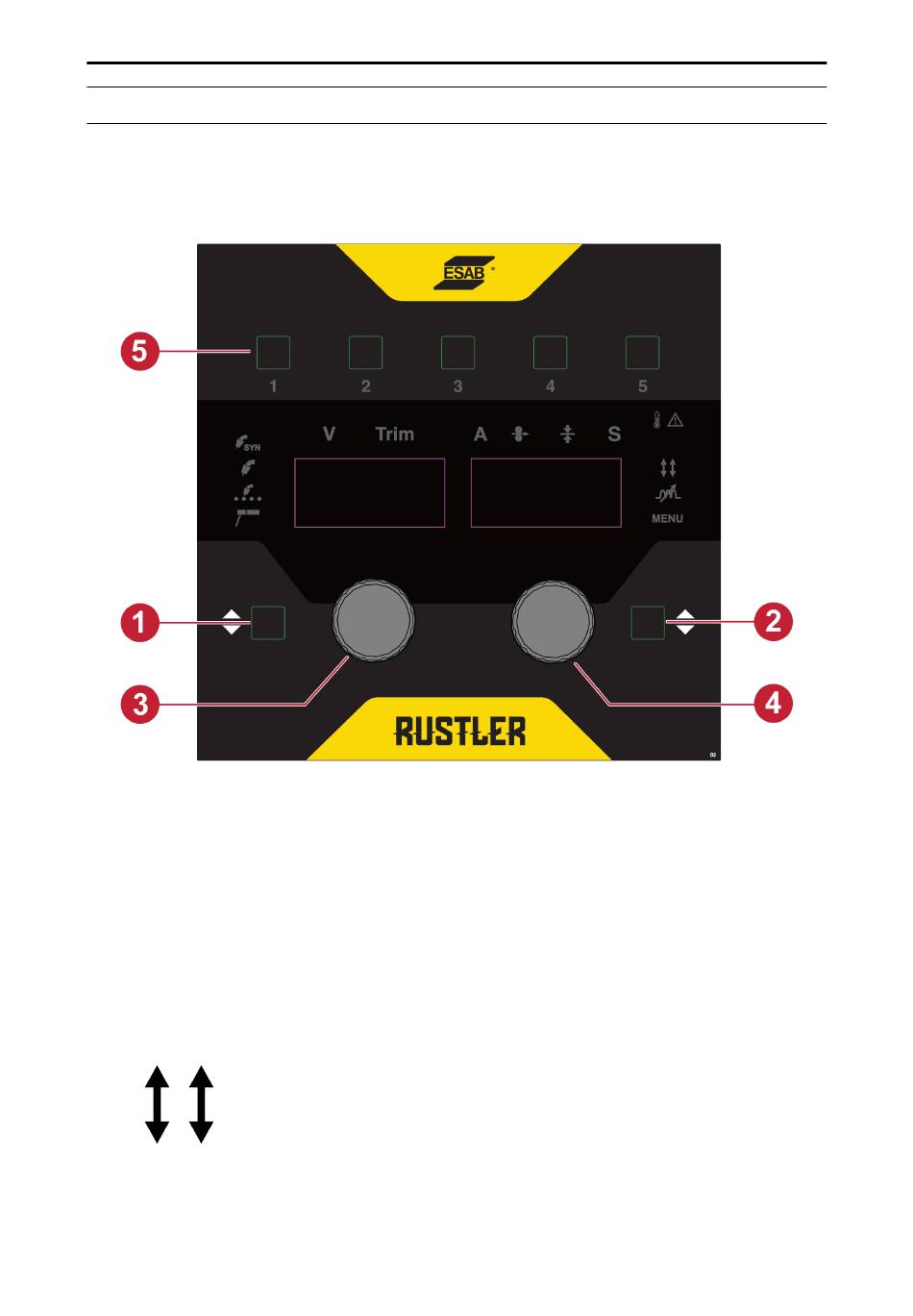

Externe Bedienkonsole
1. Schaltfläche für die Prozessauswahltaste
2. Schaltfläche für die Parameterauswahl
3. Potentiometerregler links
Schaltfläche für die Prozessauswahl (1)
Über diese Schaltfläche können die verschiedenen Schweißverfahren, wie z. B. MIG, MIG SYN, MIG
SPOT und MMA, ausgewählt werden. Wenn das Gerät eingeschaltet wird, befindet es sich
standardmäßig im MIG-Modus. Drücken Sie diese Schaltfläche, um zu einem anderen
Schweißverfahren (MIG SYN/MIG SPOT/MMA) zu wechseln, und wiederholen Sie den Vorgang.
Schaltfläche für die Parameterauswahl (2)
Die Schaltfläche für die Parameterauswahl wird verwendet, um die Funktion des Auslösers am
Schweißbrenner zwischen Auslösermodus, Induktivität und Menü zu wechseln.
0463 930 201
Auslösermodus
Zur Verwendung der Funktionen drücken Sie die Schaltfläche für die
Parameterauswahl, bis das Symbol für den Auslösermodus leuchtet. Auf
dem linken Display wird TRG angezeigt, auf dem rechten Display wird 2T
oder 4T angezeigt. Wählen Sie 2T oder 4T durch Drehen des rechten
Potentiometerreglers (4).
- 25 -
4. Potentiometerregler rechts
5. Jobs
