5 BETRIEB
5.8

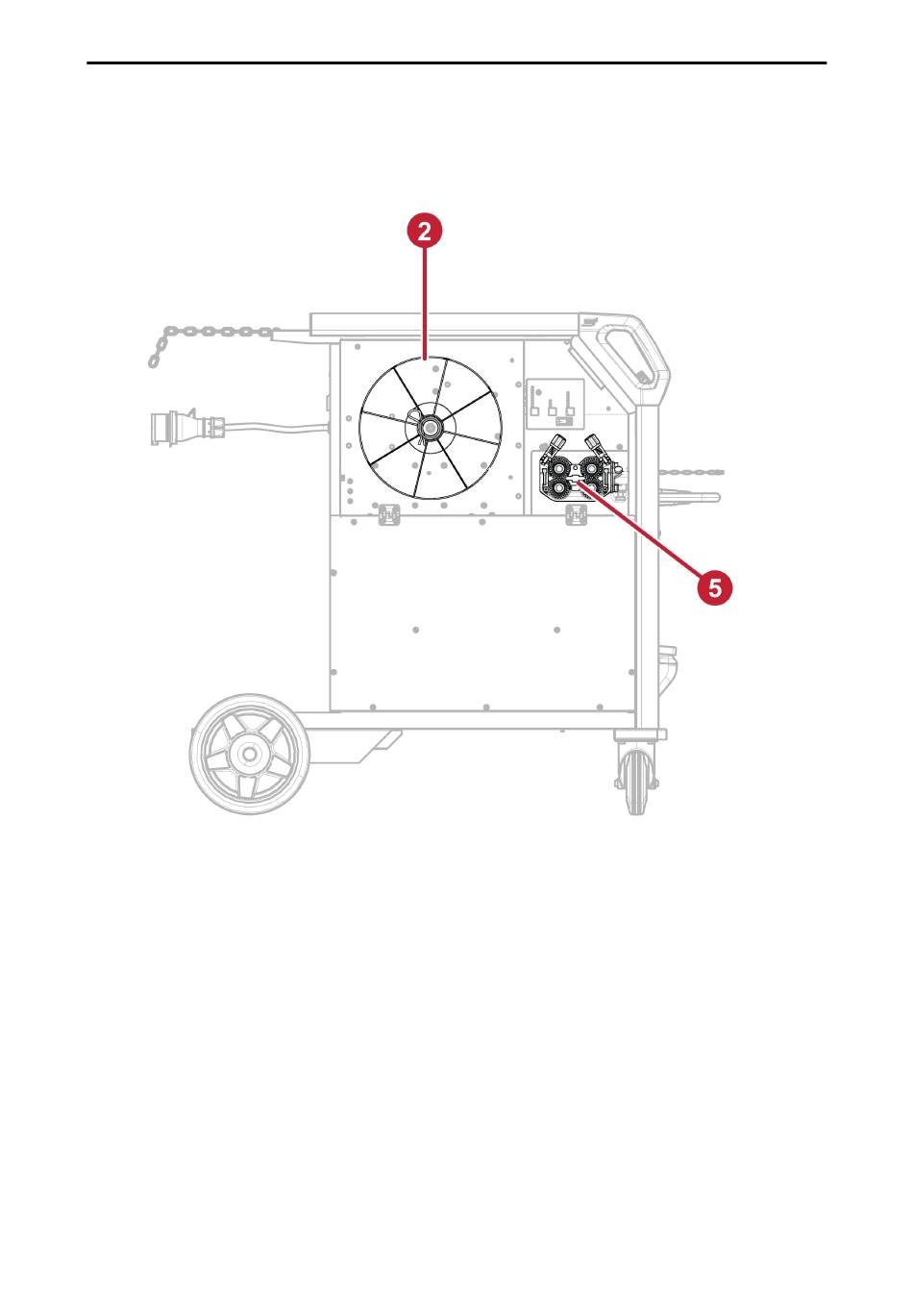

Drahtwechsel und -bestückung
1) Öffnen Sie die linke Klappe der Stromquelle.
2) Entfernen Sie die Mutter der Bremsnabe und entnehmen Sie die Drahtspule.
3) Setzen Sie eine neue Drahtspule in die Einheit ein, indem Sie die Drahtspule auf die
Spulennabe setzen.
4) Sichern Sie die Drahtspule an der Spulennabe, indem Sie die Mutter der Spulennabe
festziehen.
5) Begradigen Sie einen 10–20 cm langen Abschnitt des neuen Schweißdrahts und führen
Sie ihn durch den Drahtvorschubmechanismus.
6) Schließen und verriegeln Sie die Tür.
5.9
Wechsel der Vorschubwalzen
Beim Wechsel des Drahttyps oder der Drahtgröße sollten die Vorschubwalzen so geändert werden,
dass sie dem neuen Drahttyp bzw. der neuen Drahtgröße entsprechen. Informationen zu den richtigen
Vorschubwalzen finden Sie im Anhang VERSCHLEISSTEILE.
1) Öffnen Sie die linke Klappe der Drahtvorschubeinheit.
0463 930 201
- 20 -
© ESAB AB 2024
