5 BETRIEB

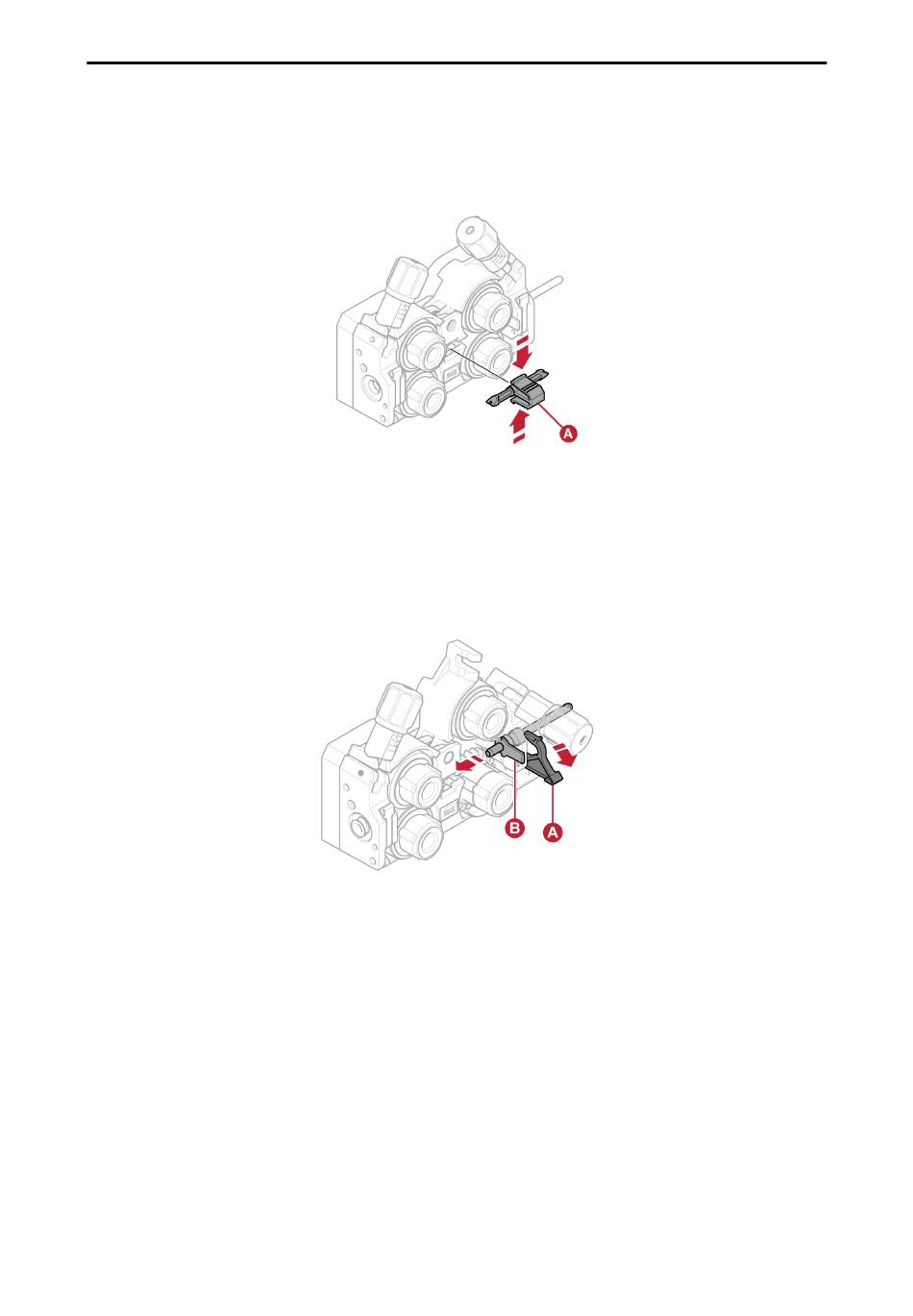

4) Verriegeln Sie die neue Einlaufdrahtführung mit der Schnellverriegelung (A) der
Drahtführung.
5.10.2 Mittlere Drahtführung
1) Drücken Sie die mittlere Drahtführung zusammen und ziehen Sie sie heraus, um die
Führung (A) zu entfernen.
2) Drücken Sie die Führung zusammen und drücken Sie sie in Position, um die mittlere
Drahtführung zu montieren. Die Clips halten die Führung fest.
5.10.3 Auslaufdrahtführung
1) Lösen Sie den Druck auf den Druckarm der vorderen Vorschubwalze, indem Sie den
vorderen Zugarm nach außen drehen.
2) Entfernen Sie die untere vordere Vorschubwalze.
3) Entfernen Sie die mittlere Drahtführung.
4) Lösen Sie die Schnellverriegelung (A) der Drahtauslaufführung durch Herausklappen.
5) Entfernen Sie die Drahtauslaufführung (B).
6) Montieren Sie die neue Drahtauslaufführung.
7) Sichern Sie die neue Drahtauslaufführung mit der Schnellverriegelung (A) der
Drahtführung in Position.
8) Montieren Sie die untere vordere Vorschubwalze.
0463 930 201
- 22 -
© ESAB AB 2024
