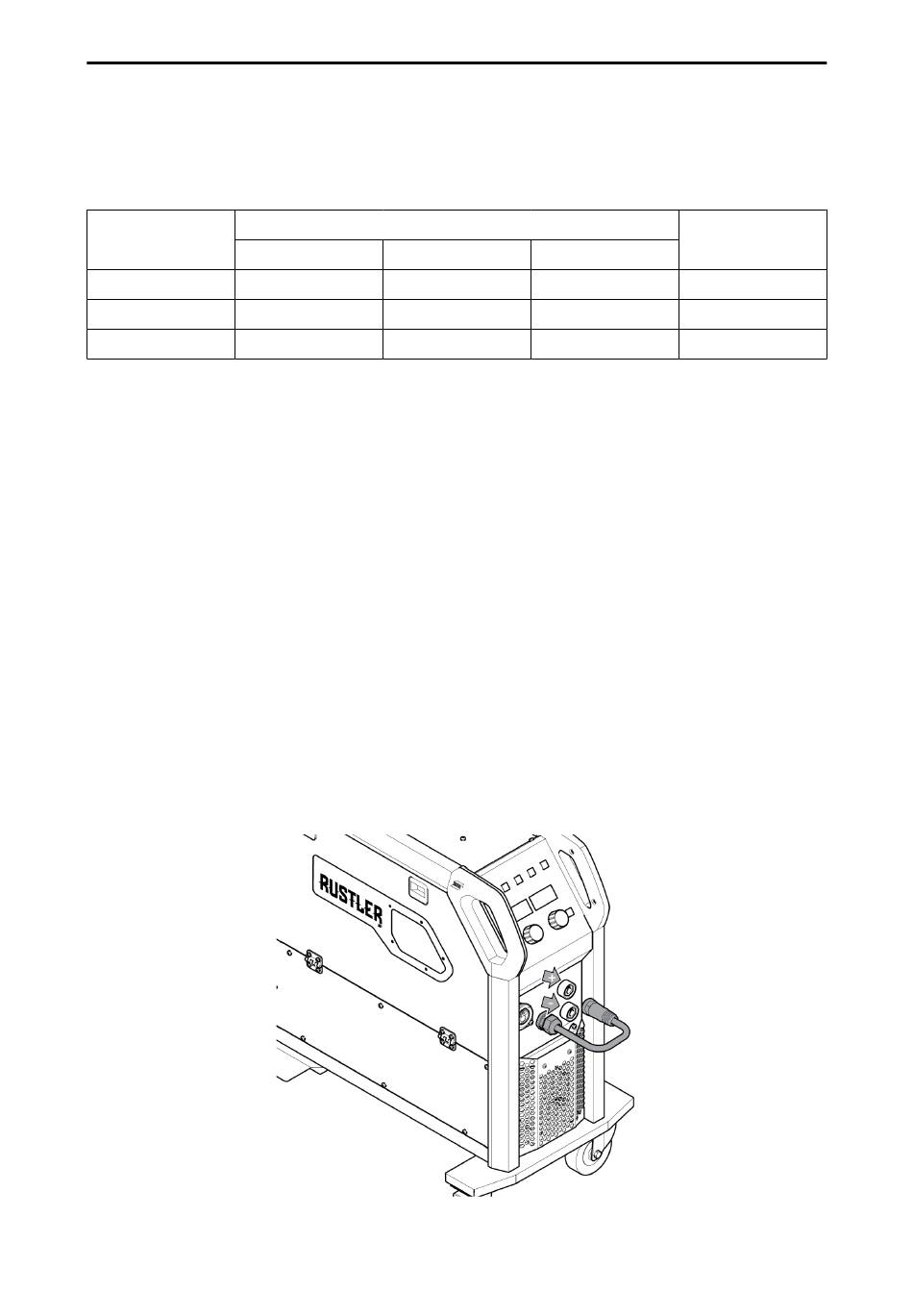

5 BETRIEB
5.2
Empfohlene maximale Stromwerte für Schweiß-
und Massekabel
Empfohlene maximale Schweißstromwerte für das Schweiß-/Massekabel (Kupfer) bei einer
Umgebungstemperatur von +40 °C und einem normalen Zyklus von 10 Minuten
Kabelgröße mm
2
50
70
95
5.3
Anschließen von Schweiß- und Massekabel
Mit dem Polaritätswechselkabel wird die richtige Polarität für den Schweißausgang gewählt. Die
richtige Polarität wird durch den für die Schweißung ausgewählten Draht bestimmt. Um das Gerät für
den Betrieb mit positiver Elektrode zu konfigurieren, stecken Sie das Polaritätswechselkabel in die
Plusklemme [+] und die Rückleitung in die Minusklemme [-] und sichern Sie es. Stellen Sie sicher,
dass die Anschlüsse fest sitzen.
Befestigen Sie die Arbeitsklemme an einer sauberen, schmutzfreien Stelle am Werkstück.
•
Beim MIG/MAG/GMAW- und MMA/SAMW-Stab-Schweißen kann das Schweißkabel je nach
verwendetem Elektrodentyp mit dem Schweiß-Pluspol (+) oder dem Schweiß-Minuspol (-)
verbunden werden. Siehe die Empfehlungen des Draht-/Elektrodenherstellers.
5.4
Polaritätswechsel
Die Stromquelle wird mit am Schweiß-Pluspol (+) angeschlossenem Polaritätswechselkabel geliefert.
Für einige Schweißdrähte, beispielsweise selbstabschirmende Fülldrähte, wird das Schweißen mit
negativer Polarität empfohlen.
Verbinden Sie in diesem Fall das Polaritätswechselkabel mit dem Schweiß-Minuspol (-) und das
Massekabel mit dem Schweiß-Pluspol (+). Siehe Empfehlung des Draht-/Elektrodenherstellers.
0463 930 201
Einschaltdauer
100 %
60 %
250 A
280 A
310 A
350 A
375 A
440 A
- 18 -
Spannungsabfall/
10 m
35 %
320 A
0,352 V/100 A
420 A
0,254 V/100 A
530 A
0,189 V/100 A
© ESAB AB 2024
