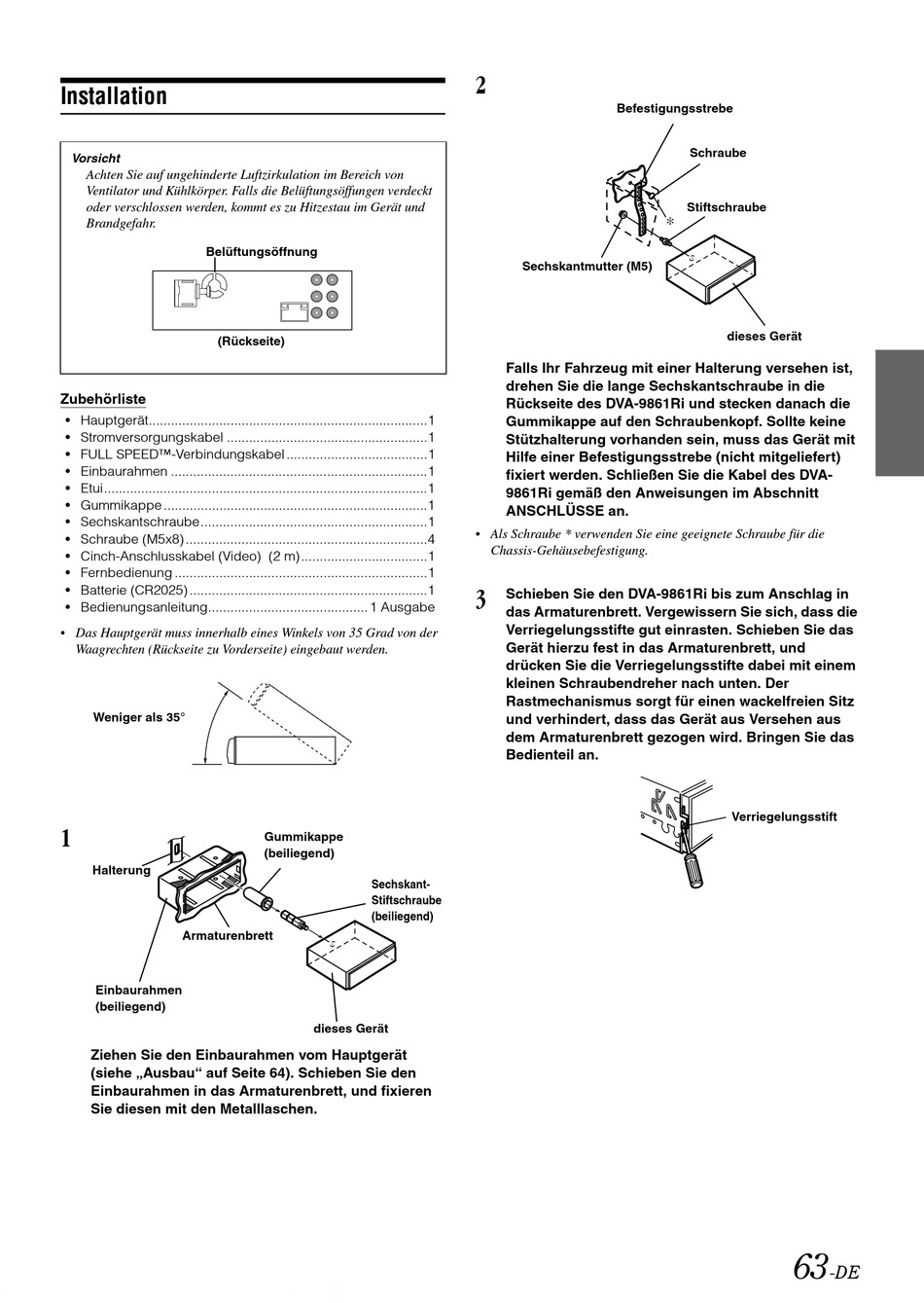

Installation
Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von
Ventilator und Kühlkörper. Falls die Belüftungsöffungen verdeckt
oder verschlossen werden, kommt es zu Hitzestau im Gerät und
Brandgefahr.
Belüftungsöffnung
(Rückseite)
Zubehörliste
• Hauptgerät...........................................................................1
• Stromversorgungskabel ......................................................1
• FULL SPEED™-Verbindungskabel ......................................1
• Einbaurahmen .....................................................................1
• Etui.......................................................................................1
• Gummikappe .......................................................................1
• Sechskantschraube.............................................................1
• Schraube (M5x8) .................................................................4
• Cinch-Anschlusskabel (Video) (2 m)..................................1
• Fernbedienung ....................................................................1
• Batterie (CR2025) ................................................................1
• Bedienungsanleitung........................................... 1 Ausgabe
• Das Hauptgerät muss innerhalb eines Winkels von 35 Grad von der
Waagrechten (Rückseite zu Vorderseite) eingebaut werden.
Weniger als 35°
1
Halterung
Armaturenbrett
Einbaurahmen
(beiliegend)
Ziehen Sie den Einbaurahmen vom Hauptgerät
(siehe „Ausbau" auf Seite 64). Schieben Sie den
Einbaurahmen in das Armaturenbrett, und fixieren
Sie diesen mit den Metalllaschen.
Gummikappe
(beiliegend)
Sechskant-
Stiftschraube
(beiliegend)
dieses Gerät
2
Befestigungsstrebe
Sechskantmutter (M5)
Falls Ihr Fahrzeug mit einer Halterung versehen ist,
drehen Sie die lange Sechskantschraube in die
Rückseite des DVA-9861Ri und stecken danach die
Gummikappe auf den Schraubenkopf. Sollte keine
Stützhalterung vorhanden sein, muss das Gerät mit
Hilfe einer Befestigungsstrebe (nicht mitgeliefert)
fixiert werden. Schließen Sie die Kabel des DVA-
9861Ri gemäß den Anweisungen im Abschnitt
ANSCHLÜSSE an.
• Als Schraube * verwenden Sie eine geeignete Schraube für die
Chassis-Gehäusebefestigung.
3
Schieben Sie den DVA-9861Ri bis zum Anschlag in
das Armaturenbrett. Vergewissern Sie sich, dass die
Verriegelungsstifte gut einrasten. Schieben Sie das
Gerät hierzu fest in das Armaturenbrett, und
drücken Sie die Verriegelungsstifte dabei mit einem
kleinen Schraubendreher nach unten. Der
Rastmechanismus sorgt für einen wackelfreien Sitz
und verhindert, dass das Gerät aus Versehen aus
dem Armaturenbrett gezogen wird. Bringen Sie das
Bedienteil an.
Schraube
Stiftschraube
∗
dieses Gerät
Verriegelungsstift
63
-DE
