3
Beschreibung
3.1

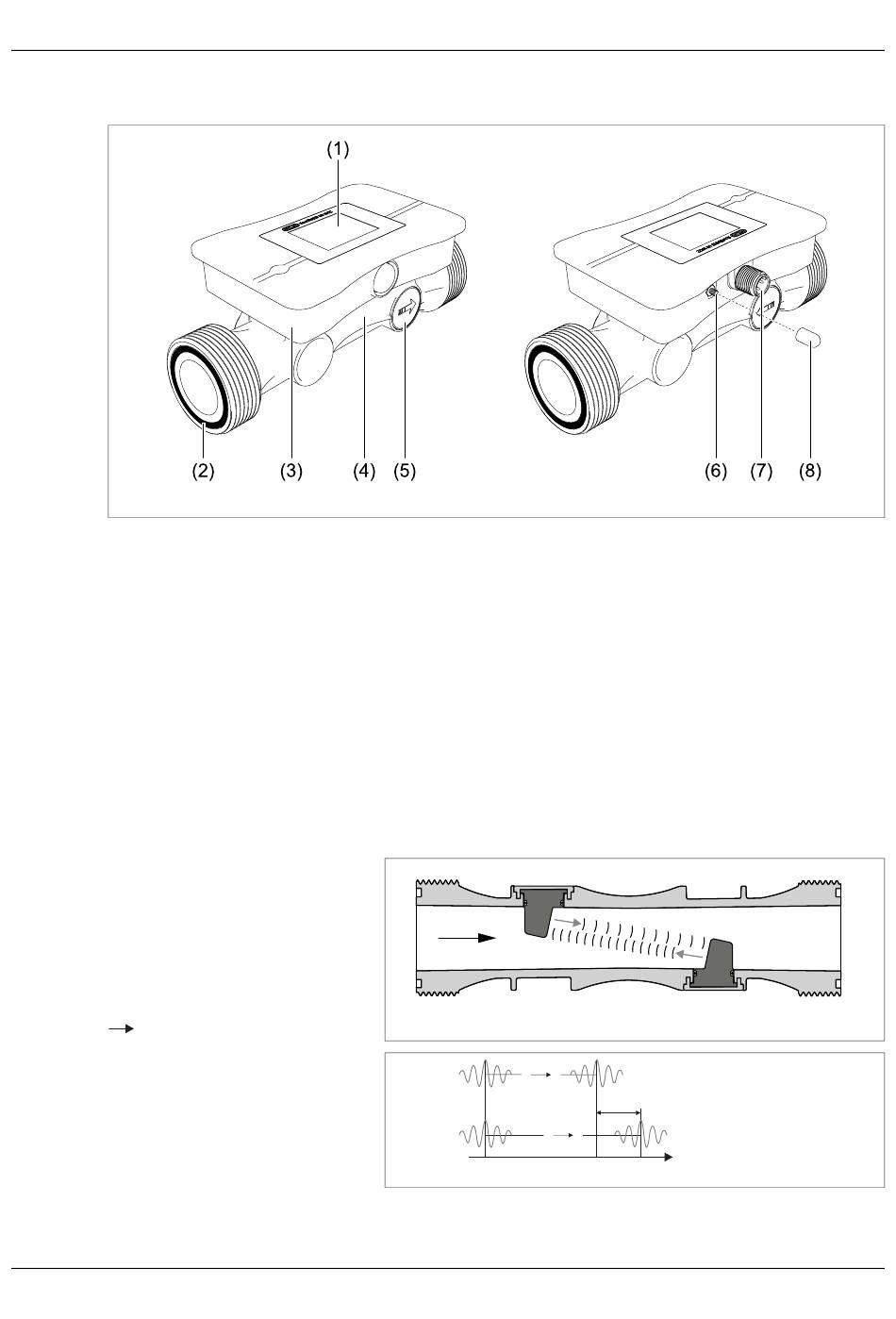

Aufbau
1
Anzeige
2
O-Ring (Prozessanschlussdichtung)
3
Elektronikgehäuse
4
Messrohr
3.2
Funktion
Die im Messrohr gegenüberliegenden Transducer sind jeweils Sender und Empfänger, d. h. sie wandeln
die elektrische Energie in Schallwellen und die Schallwellen in elektrische Energie um.
Die Elektronik versorgt das Gerät mit Energie, wandelt die Rohsignale in Normsignale für Kommunika-
tion mit weiterführenden Systemen (SPS, Recorder, Anzeigegerät etc.) um und bietet Schnittstellen für
das Anzeigen der Messwerte.
Funktionsprinzip
Das Ultraschall-Durchflussmess-
gerät arbeitet nach dem Laufzeit-
Verfahren.
Hierbei werden die Laufzeiten t
und t
gemessen, die der Schall
2
von Transducer A zu Transducer
B und umgekehrt benötigt.
= Fließrichtung
Die Laufzeitdifferenz Δt verhält
sich direkt proportional zur Strö-
mungsgeschwindigkeit des Medi-
ums.
Vorderansicht
1
Rückansicht
5
Transducer (Ultraschallwandler)
6
Erdungsanschluss
7
M12-Steckverbinder
8
Schutzkappe für Erdungsanschluss
A
Messrohr (Schnittansicht)
A
B
Δt
B
A
t
t
t
0
1
2
3 Beschreibung
B
Δt = t - t
2
1
9
