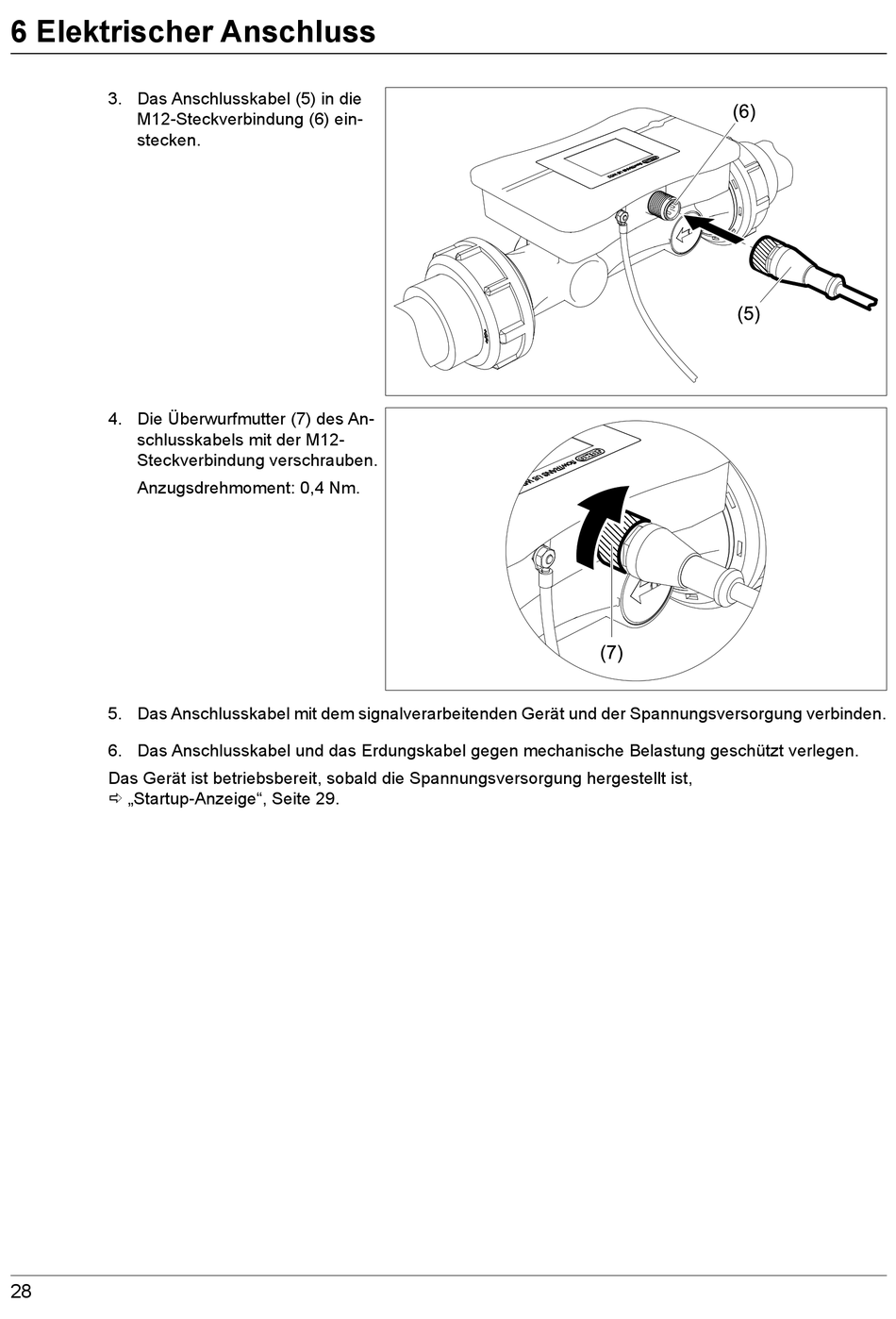

6 Elektrischer Anschluss
3. Das Anschlusskabel (5) in die
M12-Steckverbindung (6) ein-
stecken.
4. Die Überwurfmutter (7) des An-
schlusskabels mit der M12-
Steckverbindung verschrauben.
Anzugsdrehmoment: 0,4 Nm.
5. Das Anschlusskabel mit dem signalverarbeitenden Gerät und der Spannungsversorgung verbinden.
6. Das Anschlusskabel und das Erdungskabel gegen mechanische Belastung geschützt verlegen.
Das Gerät ist betriebsbereit, sobald die Spannungsversorgung hergestellt ist,
„Startup-Anzeige", Seite 29.
28
