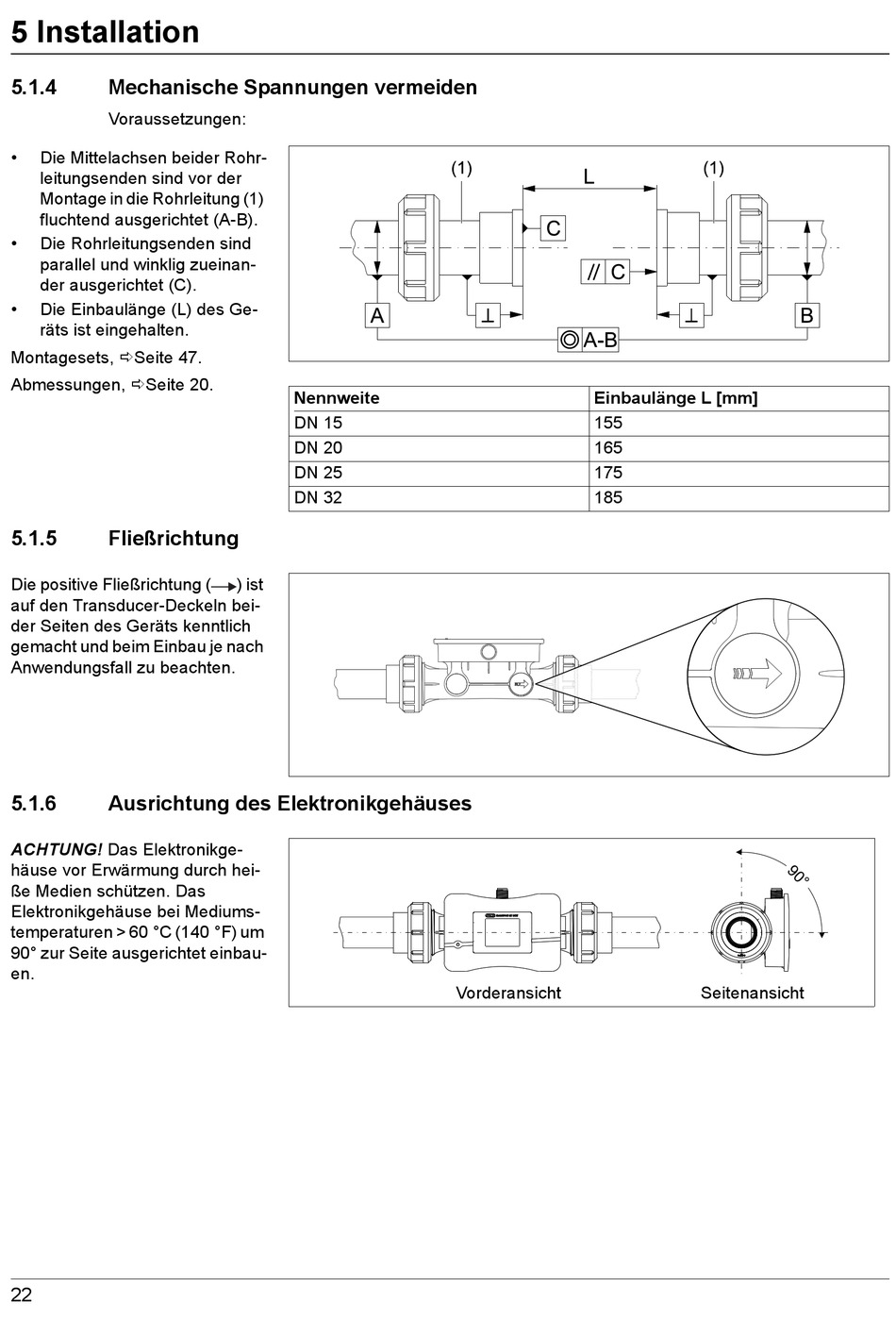

5 Installation
5.1.4
Mechanische Spannungen vermeiden
Voraussetzungen:
•
Die Mittelachsen beider Rohr-
leitungsenden sind vor der
Montage in die Rohrleitung (1)
fluchtend ausgerichtet (A-B).
•
Die Rohrleitungsenden sind
parallel und winklig zueinan-
der ausgerichtet (C).
•
Die Einbaulänge (L) des Ge-
räts ist eingehalten.
Montagesets, Seite 47.
Abmessungen, Seite 20.
5.1.5
Fließrichtung
Die positive Fließrichtung (
auf den Transducer-Deckeln bei-
der Seiten des Geräts kenntlich
gemacht und beim Einbau je nach
Anwendungsfall zu beachten.
5.1.6
Ausrichtung des Elektronikgehäuses
ACHTUNG! Das Elektronikge-
häuse vor Erwärmung durch hei-
ße Medien schützen. Das
Elektronikgehäuse bei Mediums-
temperaturen > 60 °C (140 °F) um
90° zur Seite ausgerichtet einbau-
en.
22
Nennweite
DN 15
DN 20
DN 25
DN 32
) ist
Einbaulänge L [mm]
155
165
175
185
Vorderansicht
Seitenansicht
