7

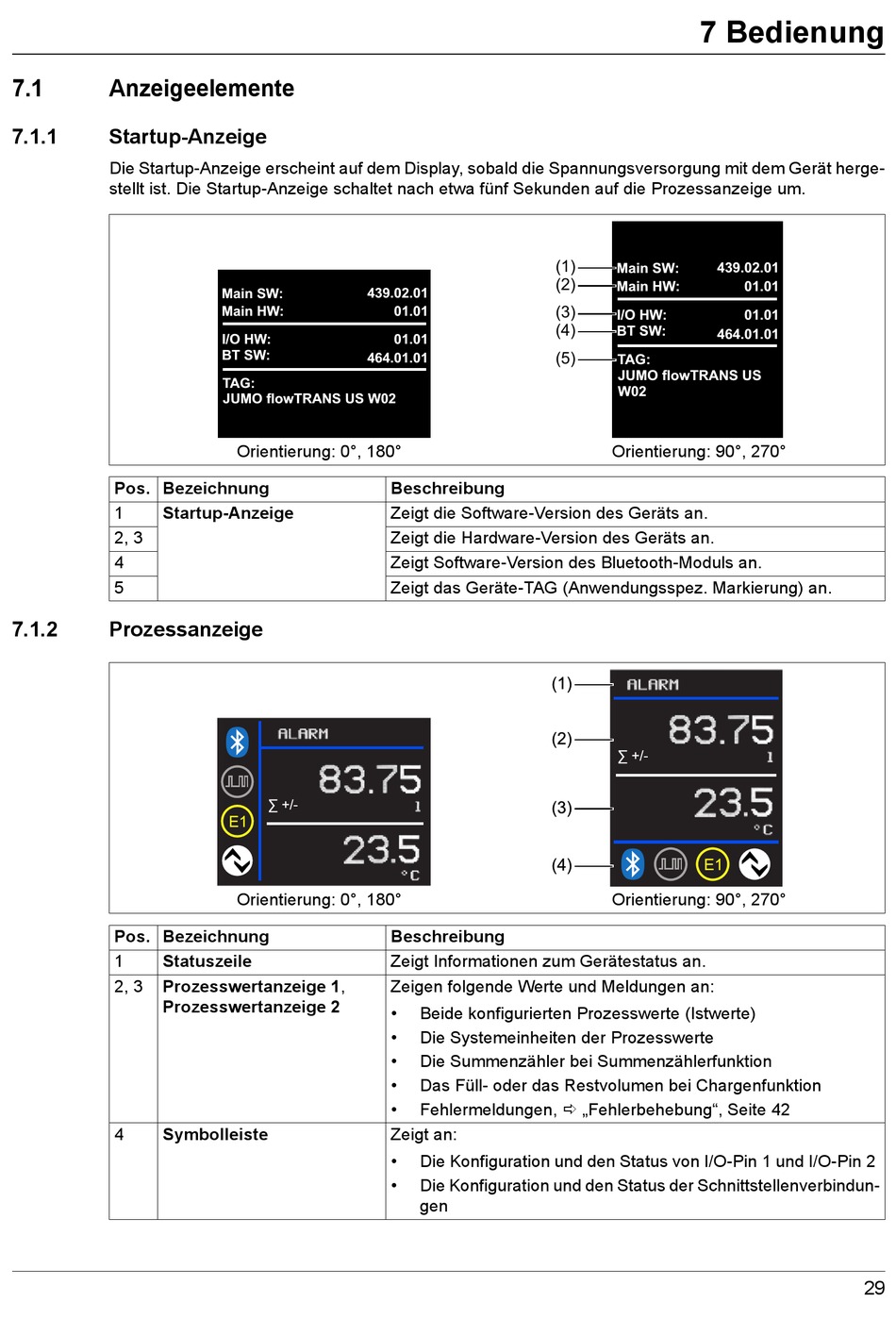

Bedienung
7.1
Anzeigeelemente
7.1.1
Startup-Anzeige
Die Startup-Anzeige erscheint auf dem Display, sobald die Spannungsversorgung mit dem Gerät herge-
stellt ist. Die Startup-Anzeige schaltet nach etwa fünf Sekunden auf die Prozessanzeige um.
Pos. Bezeichnung
1
Startup-Anzeige
2, 3
4
5
7.1.2
Prozessanzeige
Pos. Bezeichnung
1
Statuszeile
2, 3
Prozesswertanzeige 1,
Prozesswertanzeige 2
4
Symbolleiste
Main SW:
439.02.01
Main HW:
I/O HW:
BT SW:
464.01.01
TAG:
JUMO flowTRANS US W02
Orientierung: 0°, 180°
Beschreibung
Zeigt die Software-Version des Geräts an.
Zeigt die Hardware-Version des Geräts an.
Zeigt Software-Version des Bluetooth-Moduls an.
Zeigt das Geräte-TAG (Anwendungsspez. Markierung) an.
Orientierung: 0°, 180°
Beschreibung
Zeigt Informationen zum Gerätestatus an.
Zeigen folgende Werte und Meldungen an:
•
•
•
•
•
Zeigt an:
•
•
(1)
(2)
(3)
01.01
(4)
01.01
(5)
Beide konfigurierten Prozesswerte (Istwerte)
Die Systemeinheiten der Prozesswerte
Die Summenzähler bei Summenzählerfunktion
Das Füll- oder das Restvolumen bei Chargenfunktion
Fehlermeldungen, „Fehlerbehebung", Seite 42
Die Konfiguration und den Status von I/O-Pin 1 und I/O-Pin 2
Die Konfiguration und den Status der Schnittstellenverbindun-
gen
7 Bedienung
Main SW:
439.02.01
Main HW:
01.01
I/O HW:
01.01
BT SW:
464.01.01
TAG:
JUMO flowTRANS US
W02
Orientierung: 90°, 270°
Orientierung: 90°, 270°
29
