SCHUNK ERT 12 Originalbetriebsanleitung Seite 41

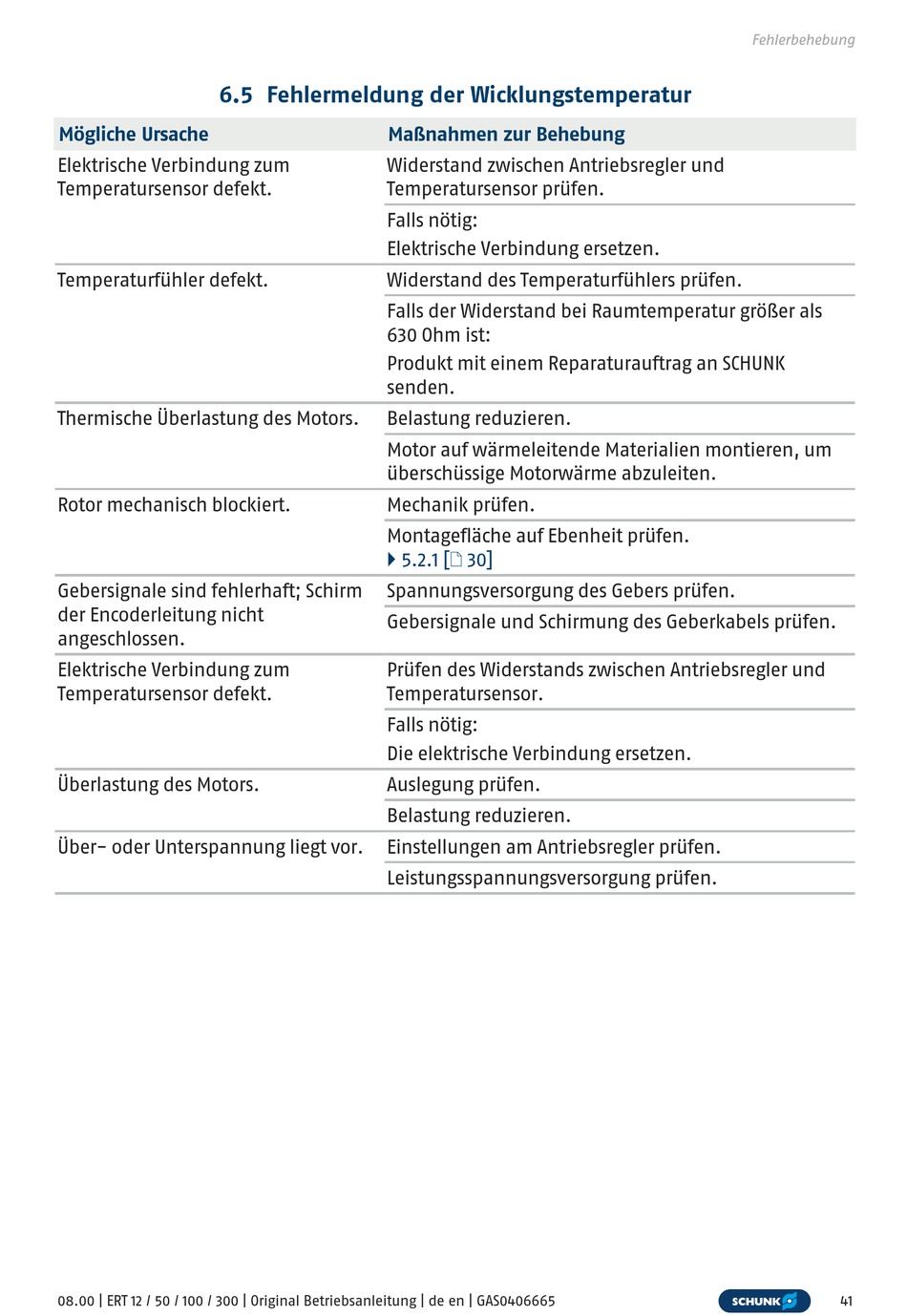

6.5 Fehlermeldung der Wicklungstemperatur
Mögliche Ursache
Elektrische Verbindung zum
Temperatursensor defekt.
Temperaturfühler defekt.
Thermische Überlastung des Motors.
Rotor mechanisch blockiert.
Gebersignale sind fehlerhaft; Schirm
der Encoderleitung nicht
angeschlossen.
Elektrische Verbindung zum
Temperatursensor defekt.
Überlastung des Motors.
Über- oder Unterspannung liegt vor.
08.00 | ERT 12 / 50 / 100 / 300 | Original Betriebsanleitung | de en | GAS0406665
Maßnahmen zur Behebung
Widerstand zwischen Antriebsregler und
Temperatursensor prüfen.
Falls nötig:
Elektrische Verbindung ersetzen.
Widerstand des Temperaturfühlers prüfen.
Falls der Widerstand bei Raumtemperatur größer als
630 Ohm ist:
Produkt mit einem Reparaturauftrag an SCHUNK
senden.
Belastung reduzieren.
Motor auf wärmeleitende Materialien montieren, um
überschüssige Motorwärme abzuleiten.
Mechanik prüfen.
Montagefläche auf Ebenheit prüfen.
} 5.2.1 [/ 30]
Spannungsversorgung des Gebers prüfen.
Gebersignale und Schirmung des Geberkabels prüfen.
Prüfen des Widerstands zwischen Antriebsregler und
Temperatursensor.
Falls nötig:
Die elektrische Verbindung ersetzen.
Auslegung prüfen.
Belastung reduzieren.
Einstellungen am Antriebsregler prüfen.
Leistungsspannungsversorgung prüfen.
Fehlerbehebung
41
