Anschlussbelegung
Leistungsstecker
Hiperface
Anschlussbelegung
Leistungsstecker +
Geber Hiperface DSL
Anschlussbelegung
Geberstecker
Hiperface
08.00 | ERT 12 / 50 / 100 / 300 | Original Betriebsanleitung | de en | GAS0406665

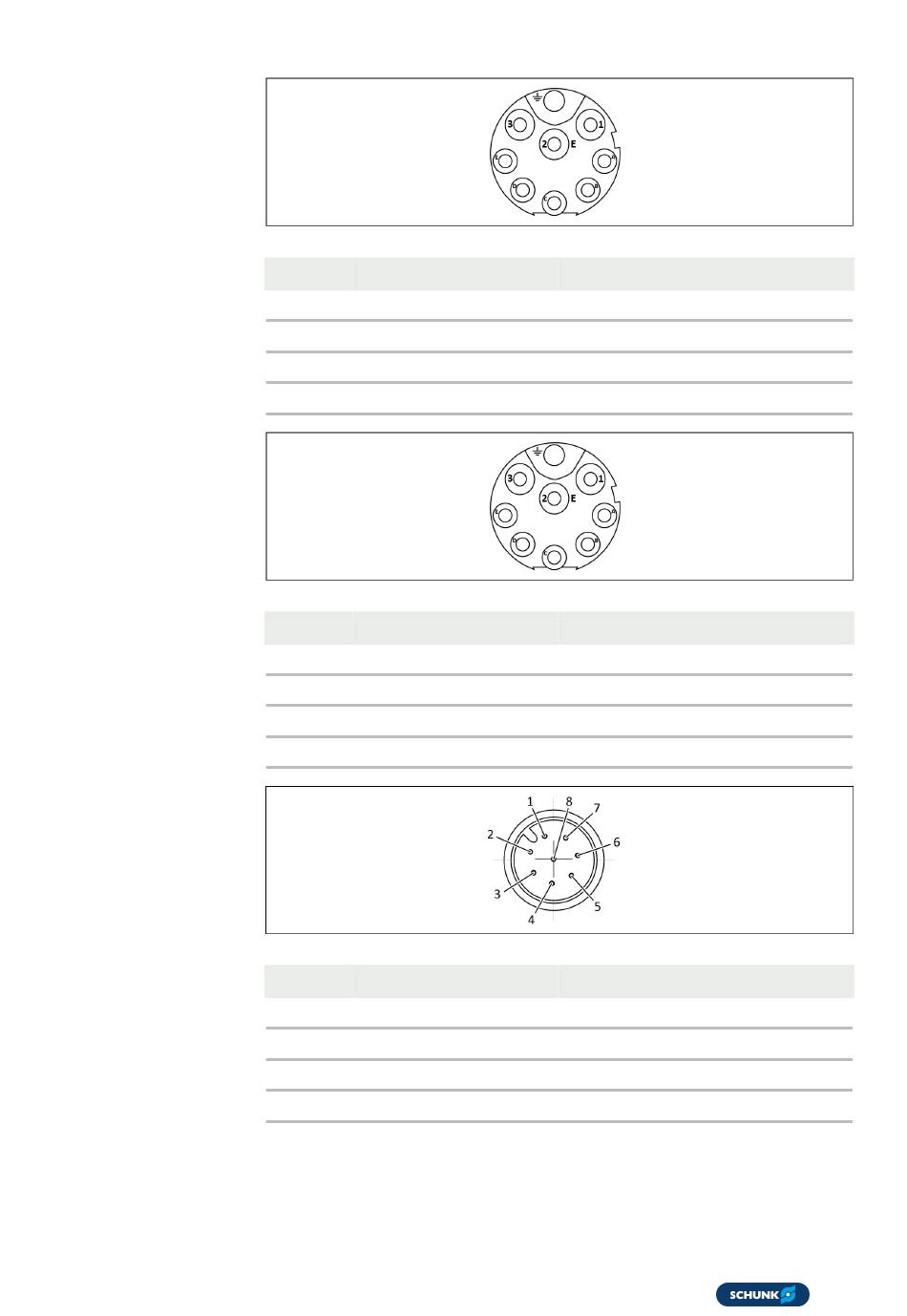

Leistungsstecker, M17
Pin
Signal
PE
Erde / Motorgehäuse
1
U
2
V
3
W
Leistungsstecker, M17
Pin
Signal
PE
Erde / Motorgehäuse
1
U
2
V
3
W
Geberstecker, M12
Pin
Signal
1
/A (SIN -)
2
A (SIN +)
3
/B (COS -)
4
B (COS +)
Pin
Signal
A
Bremse -
B
Bremse +
C
Temperatursensor -
D
Temperatursensor +
Pin
Signal
A
Bremse -
B
Bremse +
C
DSL +
D
DSL -
Pin
Signal
5
Enc Data +
6
Enc Data -
7
GND
8
Vcc
