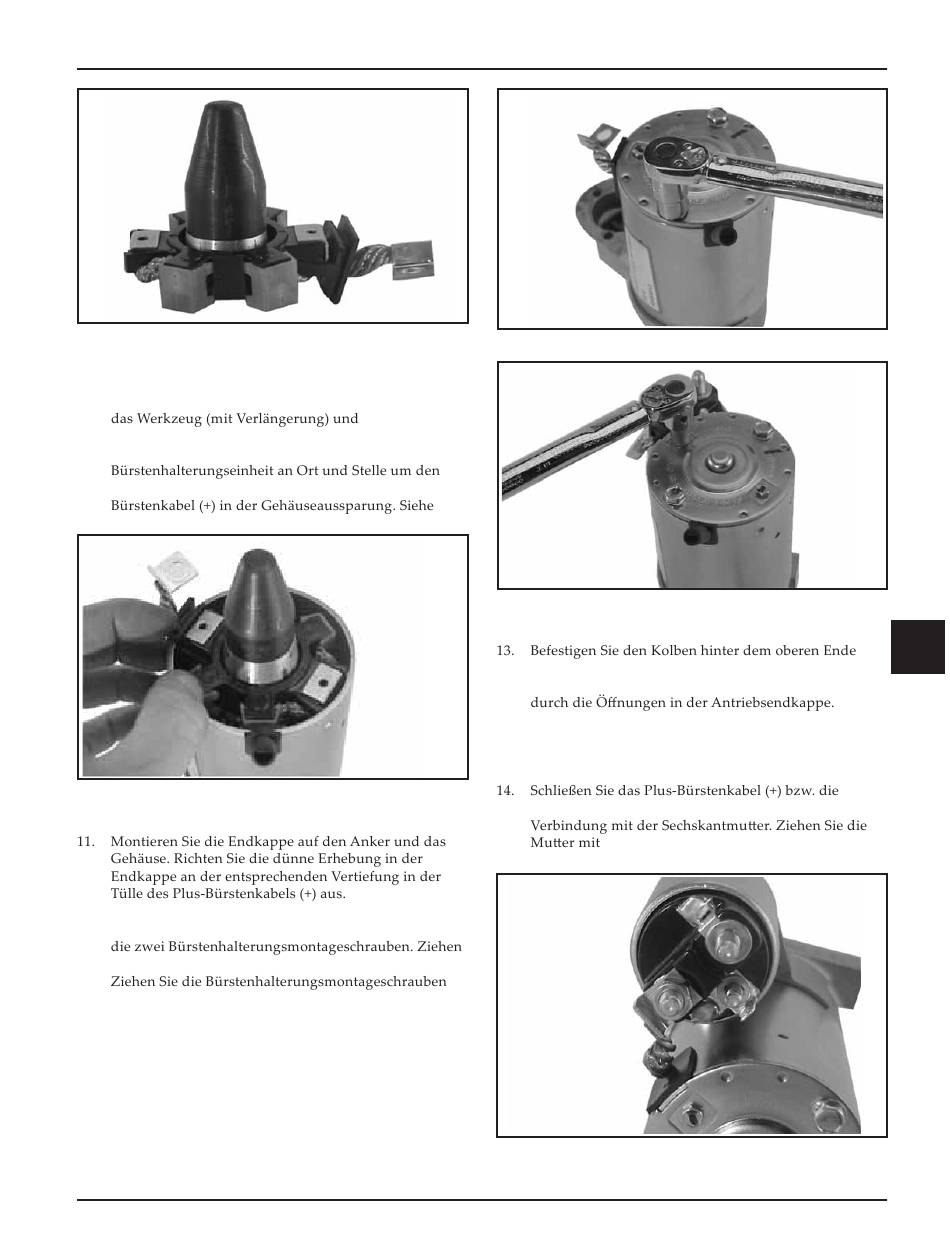

Abbildung 8-53. Bürstenmontagewerkzeug mit
Verlängerung.
d. Halten Sie die Anlassereinheit vertikal am
Endgehäuse. Positionieren Sie vorsichtig
montierter Originalbürstenhalterungseinheit
an das Ankerwellenende. Schieben Sie die
Kollektor und installieren Sie die Tülle für das Plus-
Abbildung 8-54.
Abbildung 8-54. Einbau mit Werkzeug und
Verlängerung.
12.
Installieren Sie die beiden Durchgangsschrauben und
Sie die Durchgangschrauben mit 5,6 bis 9,0 Nm an.
mit 2,5 bis 3,3 Nm an. Siehe Abbildung 8-55 und 8-56.
Elektrisches System und elektrische Teile
Abbildung 8-55. Durchgangsschrauben anziehen.
Abbildung 8-56. Schrauben der Bürstenhalterung
anziehen.
des Antriebshebels und installieren Sie die Feder am
Magneten. Stecken Sie die drei Montageschrauben
Verwenden Sie diese, um die Magnetdichtung in
Position zu halten und montieren Sie den Magneten.
Ziehen Sie die Schrauben mit 4,0 bis 6,0 Nm an.
Halterung an den Magneten an und sichern Sie diese
6-9 Nm fest, nicht zu stark anziehen. Siehe
Abbildung 8-57.
Abbildung 8-57. Plus-Bürstenanschluss (+)
