Abschnitt 8
Elektrisches System und elektrische Teile

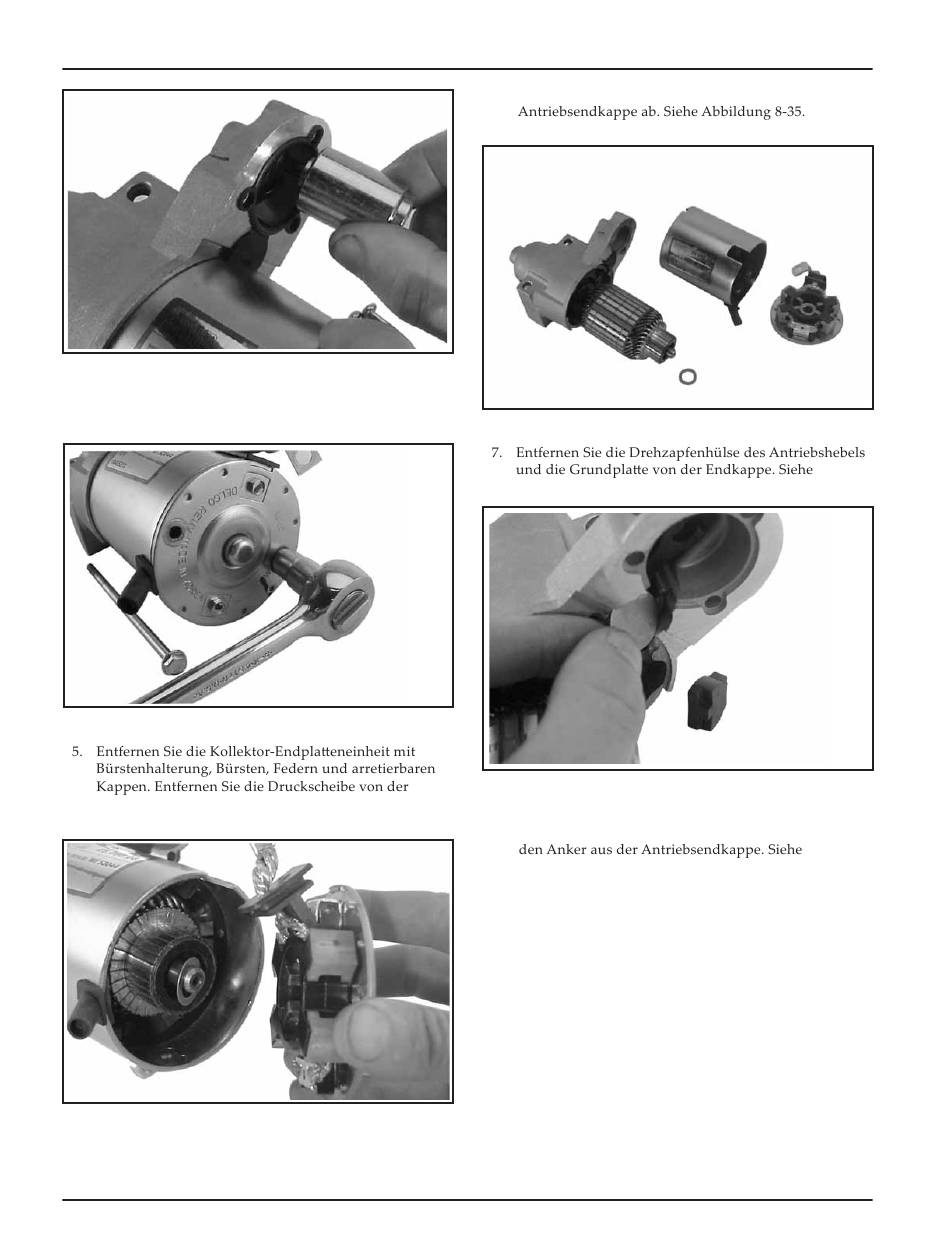

Abbildung 8-32. Kolben entfernen.
4. Entfernen Sie die beiden (größeren)
Durchgangsschrauben. Siehe Abbildung 8-33.
Abbildung 8-33. Durchgangsschrauben entfernen.
Innenseite des Kollektorendes. Siehe Abbildung 8-34.
Abbildung 8-34. Kollektorendplatten-Einheit entfernen.
8.20
6. Nehmen Sie das Gehäuse von Anker und
Abbildung 8-35. Anlassergehäuse entfernen.
Abbildung 8-36.
Abbildung 8-36. Drehzapfenhülse und Grundplatte
entfernen.
8. Entnehmen Sie den Antriebshebel und ziehen Sie
Abbildung 8-37.
9. Entfernen Sie die Druckscheibe von der Ankerwelle.
Siehe Abbildung 8-37.
