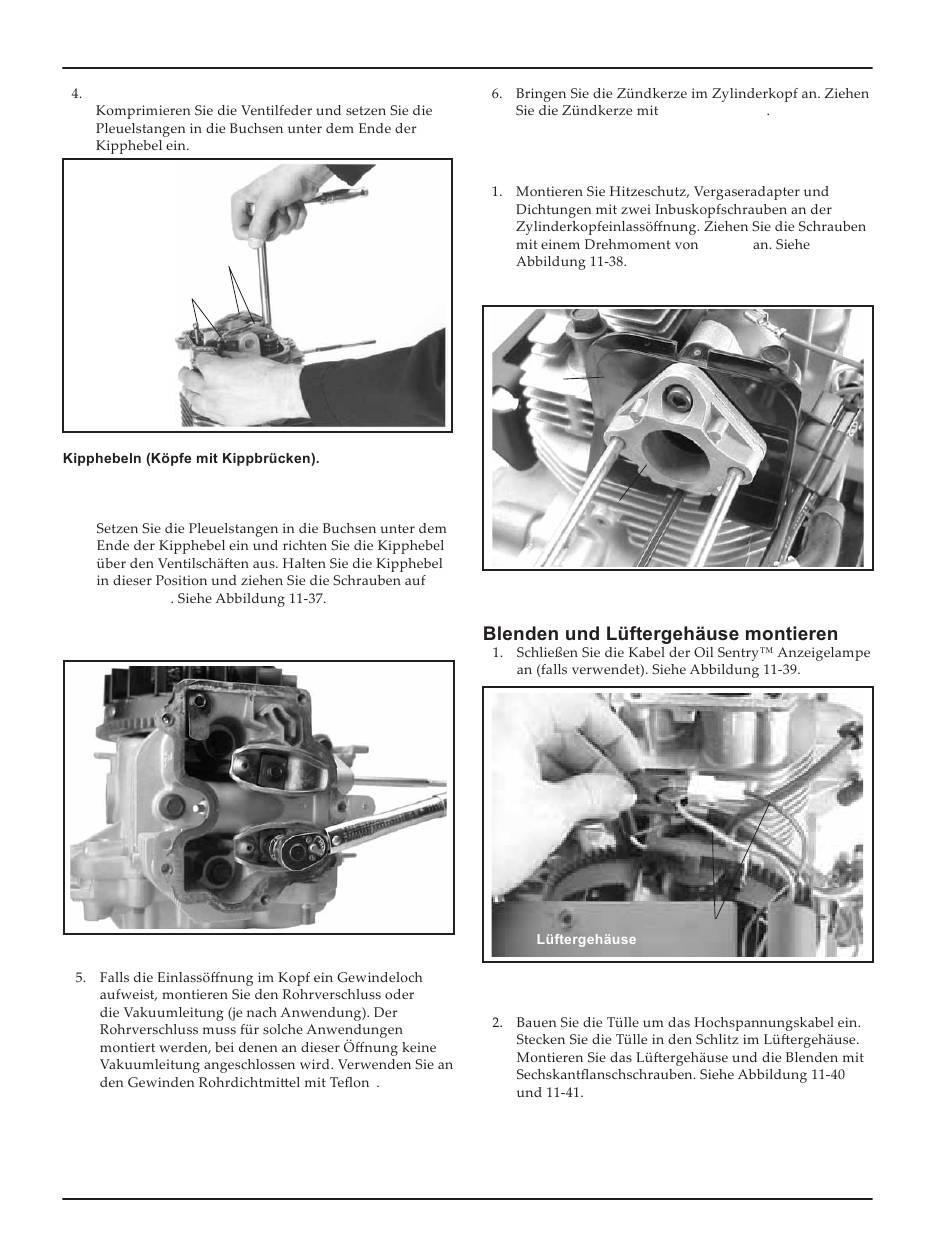

Kohler COMMAND PRO CH11 Werkstatt-Handbuch Seite 112

Horizontale kurbelwelle

Werbung

Abschnitt 11
Remontage
Köpfe mit Kippbrücken - Abbildung 11-36.
Kipphebel
Pleuelstangen
Abbildung 11-36. Einbau der Pleuelstangen unter den
Köpfe mit separaten Lagern/Kipphebeln -
Abbildung 11-37
11,3 Nm an
Abbildung 11-37. Anziehen der Kipphebelschrauben.
11.12
Ventilfeder
zusammendrücken
®
Vergaseradapter und Hitzeschutz
einbauen
Hitze-
schutz
Vergaseradapter
Abbildung 11-38. Einbau von Vergaseradapter und
Hitzeschutz.
Abbildung 11-39. Kabel der Oil Sentry™-Anzeigelampen
anschließen.
38,0-43,4 Nm an
9,9 Nm
Kabel Anzeigelampen
