1.5

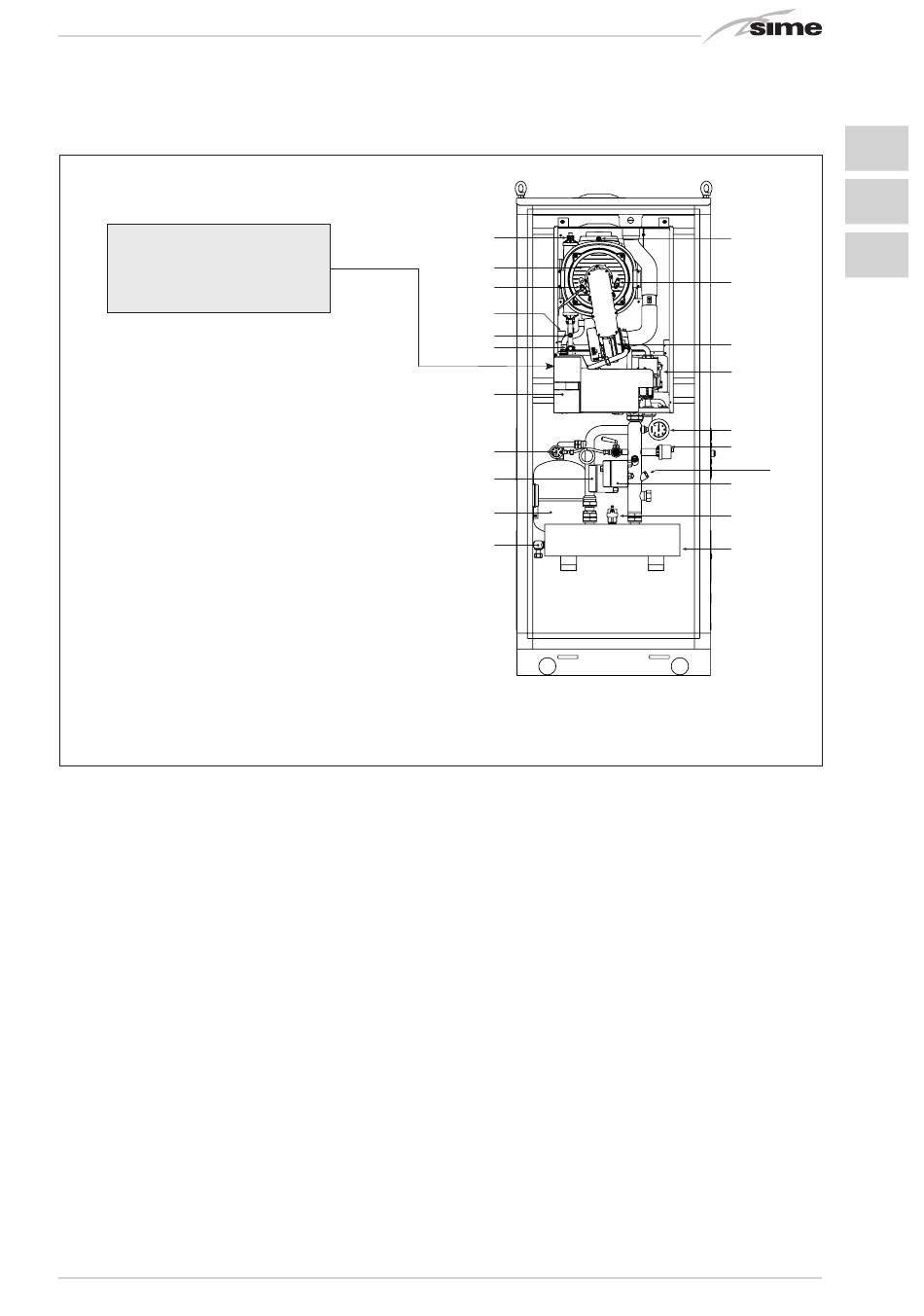

PRINCIPAUX COMPOSANTS (fig. 3)
Code
8111234
Model
MURELLE 70 BOX ErP
Serial n. 9999999999
PAR 1 = 60 (G20) / 62 (G31)
PAR 2 = 9
LEGENDE
1 Panneau commande
2 Thermostat sécurité 100°C
3 Sonde depart chauffage (SM)
4 Transformateur d'allumage
5 Électrode allumage
6 Echangeur primaire
7 Purge manuel
8 Sonde fumée (SF)
9 Électrode révélation
1 0 Ventilateur
1 1 Pompe installation haute efficacité
1 2 --
13 --
1 4 --
15 --
16 Vase expansion
17 Compensateur hydraulique
18 --
19 Purge automatique
20 Robinet de déchargement
7
6
5
4
3
2
1
15
18
16
20
FR
NL
8
DE
9
10
Gas
11
12
13
Posizione capillare della
valvola di intercettazione
14
combustibile, qualificata e
tarata INAIL a 98°C (non
19
fornita)
17
Fig. 3
7
