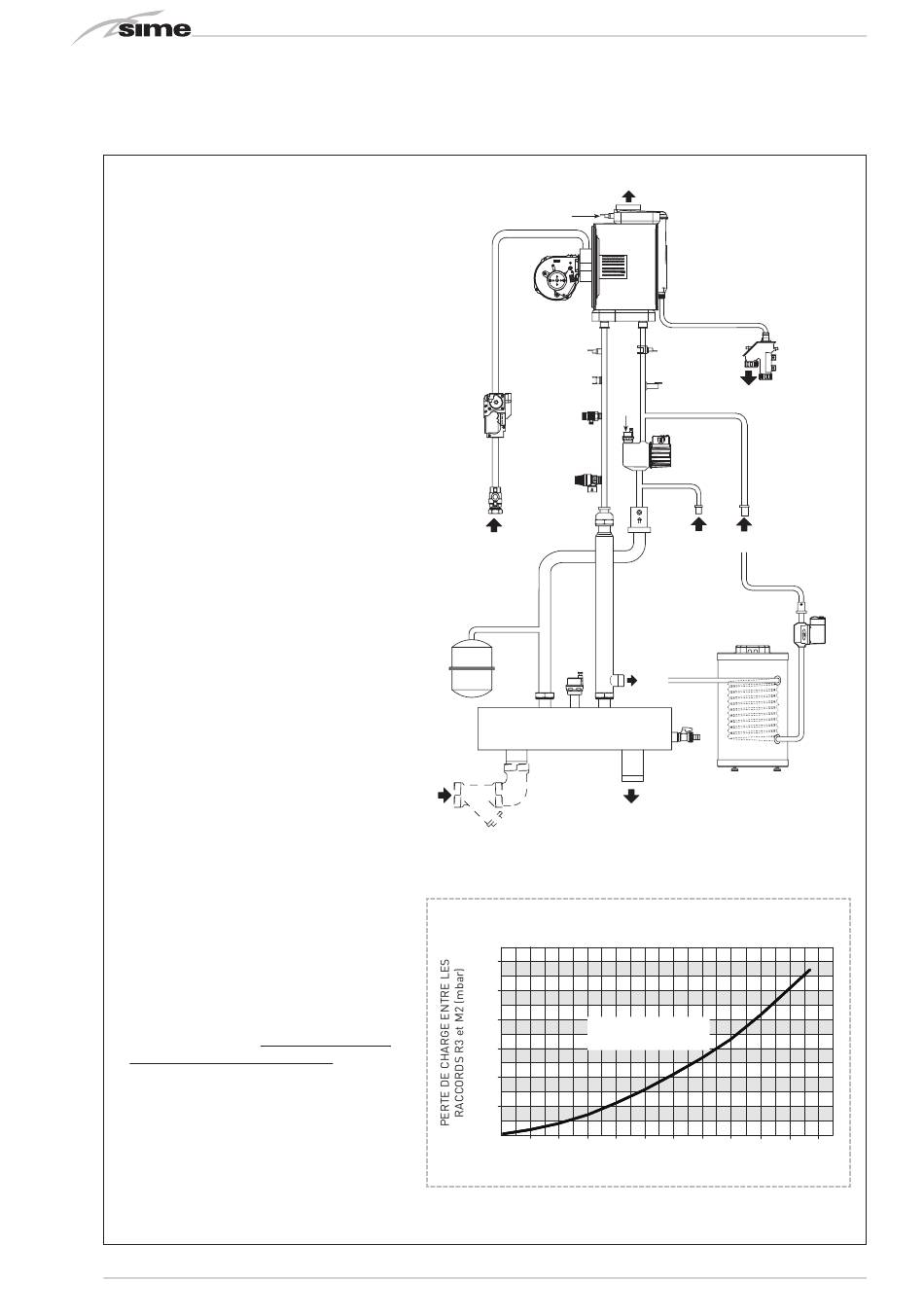

SCHEMA FONCTIONNEL
LÉGENDE
1
Vanne gaz
2 Siphon d'évacuation condensation
3 Pompe préparateur (non fournie)
4 Ventilateur
5 Sonde départ (SM)
6 Thermostat sécurité 100°C
7 Thermostat fumées (SF)
8 Échangeur primaire
10 Sonde retour (SR)
11 Capteur pression eau
12 Purgeur automatique
13 Pompe installation haute efficacité
14 Vidange chaudière
15 Robinet gaz (non fourni)
16 Clapet antiretour
17 Soupape de sécurité 3.5 BARS
18 Robinet d'arrêt (non fourni)
19 Compensateur hydraulique (fourni dans le kit)
20 Robinet de déchargement (non fourni)
21 Vase expansion 8 litres
(fourni dans le kit)
22 Purge automatique (non fourni)
23 Filtre à eau (non fourni)
29 Préparateur au cumulus (non fourni)
RACCORDS
M Depart installation
R
Retour installation
G
Gaz
S3 Déchargement condensation
C
Remplissage installation
M2 Entrée préparateur au cumulus
R3 Retour préparateur au cumulus
ATTENTION:
La pompe préparateur (3) à utiliser doit
être dimensionnée en fonction des pertes
du circuit sanitaire (réservoir + tuyaux), et
le débit minimal pour assurer (2.200 l/h).
La gestion du chauffe-eau (29) devra être
effectuée à travers une centrale RVS (con-
figurer le paramètre d'installation PAR
10).
Uniquement en cas d'installations inter-
nes de la Murelle 70 BOX ErP, lors du
branchement du chauffe-eau (29), il faut :
- configurer le paramètre installateur PAR
2 = 6.
- raccorder électriquement la pompe
préparateur (3) aux bornes 18-20 du
connecteur CN9 de la carte chaudière.
- déplacer le capillaire de la sonde antigel
siphon (2) au chauffe-eau pour qu'il agis-
se comme sonde du chauffe-eau.
6
