CHTUNG
Thermostat montieren
Thermostat erst montieren, wenn die Bauphase
abgeschlossen ist, um Beschädigungen am Ther-
mostaten zu vermeiden.
7.4 Sollwerteinstellung Rücklauftemperaturbe-
grenzer
Den Rücklauftemperaturbegrenzer (Abb. 3) auf den
festgelegten Sollwert (Werkseinstellung: 3 ≈ ca. 30
°C) einstellen.
Handradskala:
0
=
Ventil geschlossen
1
=
ca. 10 °C
2
=
ca. 20 °C
3
=
ca. 30 °C
4
=
ca. 40 °C
max.
=
ca. 43 °C
Abb. 11 Sollwerteinstellung Rücklauftemperaturbegrenzer
8 Zubehör

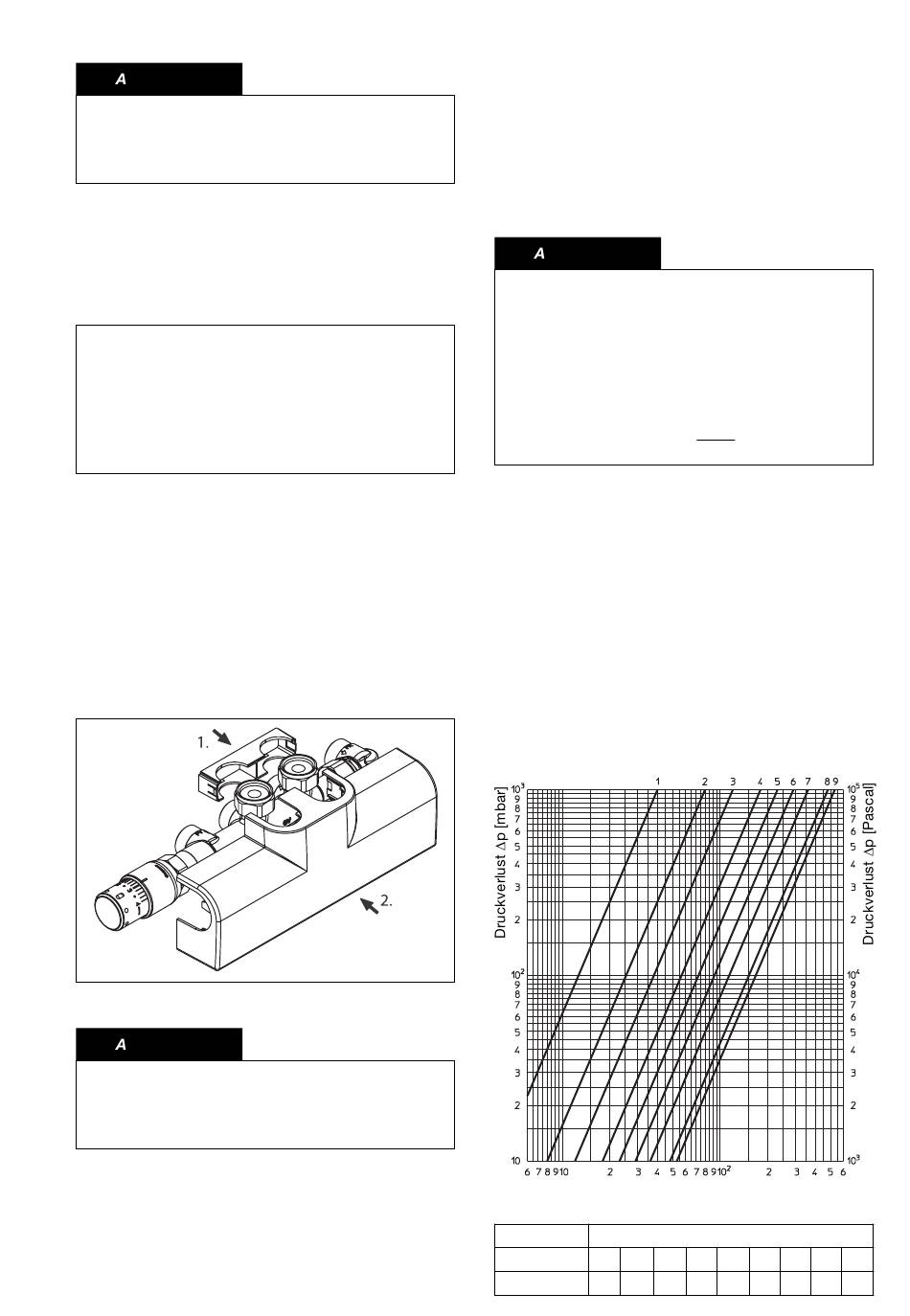

Für die Verkleidung der Armatur bietet Oventrop pas-
sende Design-Abdeckungen an.
Nach Abschluss der Montage- und Einstellarbeiten
die Design-Abdeckung montieren (Abb. 12).
1. Die Halteklappe von der Wandseite aus auf die
Überwurfmuttern schieben.
2. Die Abdeckung von vorne auf die Armatur und Hal-
teklappe aufstecken.
Abb. 12 Montage Design-Abdeckung
CHTUNG
Design-Abdeckung montieren
Design-Abdeckung erst montieren, wenn die Bau-
phase abgeschlossen ist, um Beschädigungen an
der Design-Abdeckung zu vermeiden.
9 Wartung und Pflege
Die Armatur ist wartungsfrei.
Die Dichtheit und Funktion der Armatur und ihrer Ver-
bindungsstellen ist im Rahmen der Anlagenwartung
regelmäßig zu überprüfen. Eine gute Zugänglichkeit
der Armatur wird empfohlen.
9.1 Demontage des Heizkörpers
Vor der Demontage des Heizkörpers die Armatur wie
nachfolgend beschrieben absperren:
1. Thermostatventil schließen.
2. Schutzkappe von der Heizkörperabsperrung (Abb.
3) entfernen.
3. Ventilkegel mit Sechskantschlüssel SW 6 durch
Rechtsdrehen schließen.
CHTUNG
Der Thermostat oder die Bauschutzkappe dürfen
nicht zur Absperrung des Thermostatventils gegen
Umgebungsdruck (z.B. bei demontiertem Heiz-
körper) verwendet werden.
Hierzu sind an den Anschlussstutzen für den Heiz-
körper Verschlussstopfen aus Metall (z.B. Mon-
tagebrücke, Art.-Nr. 1016452) zu montieren.
Durch die unter Punkt 9.1 beschriebene Absper-
rung der Armatur erfolgt keine Absperrung des
Flächenheizkreises.
10 Gewährleistung
Es gelten die zum Zeitpunkt der Lieferung gültigen
Gewährleistungsbedingungen von Oventrop.
11 Diagramme
Druckverlust-Diagramm, Thermostatventil
Thermostatventil bei 2K P-Abweichung
Rücklauftemperaturbegrenzer bei 2K bis 4K P-Ab-
weichung
Rohrleitungslänge Flächenkreis: max. 100m
Rohrmaterial: „Copipe" Mehrschichtverbundrohr 16
x 2 mm
Voreinstellung
Leistungsdaten
P-Abweichung
Vorsteinstellung
1
2
3
kv
0,04 0,08 0,12 0,18 0,23 0,29 0,36 0,48 0,53
Massenstrom q
[kg/h]
m
2 K
4
5
6
7
8
9
5
