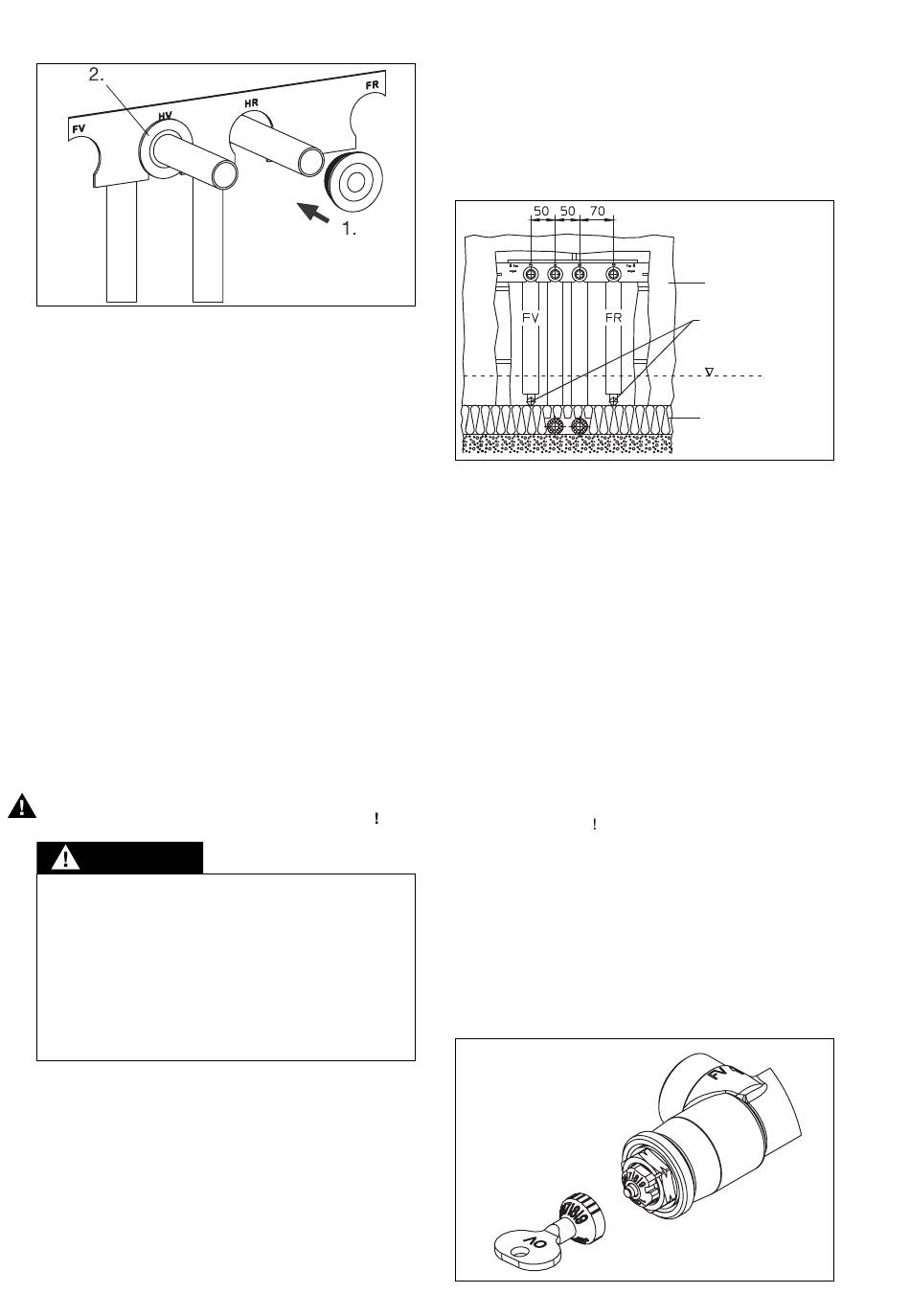

Fig. 8 Vue frontale, gabarit de montage
6.2 Montage du radiateur et du raccord
Monter le radiateur en respectant les dimensions de
montage (fig. 3) et en tenant compte de la finition ul-
térieure du mur (par ex. carrelage). Couper la tuyau-
terie du circuit de chauffage à la longueur souhaitée.
Visser le «Multiblock T-RTL» au radiateur en évitant
toute contrainte mécanique (couple de 20-30 Nm) et
les raccorder à la tuyauterie du circuit de chauffage à
l'aide de raccords à serrage.
Raccordement aller: «HV» / Raccordement retour:
«HR».
Pour les radiateurs avec filetage femelle Rp
à fond les mamelons doubles auto-étanches joints
dans les manchons de raccordement du radiateur
(seulement pour réf. 1184086).
Les raccords à serrage Oventrop sont à utiliser pour
le raccordement de tubes en cuivre, acier de précision,
acier inoxydable, plastique et du tube multi-couches
«Copipe» (comma alternative, les raccords à serrage
d'autres fabricants – sauf pour le tube multi-couches
«Copipe» - qui conviennent au raccordement à des
3
filetages mâles G
⁄
selon DIN EN 16313 peuvent
4
aussi être utilisés).
Les signalements de danger dans le paragraphe
2 (Consignes de sécurité) sont à respecter
PRUDENCE
– Ne pas utiliser de graisse ou d'huile lors du
montage, celles-ci peuvent endommager les
joints du robinet. Si nécessaire, des impuretés
ou résidus de graisse ou d'huile doivent être
enlevés de la tuyauterie par rinçage.
– Choix du fluide de service selon la technologie
actuelle (par ex. VDI 2035).
– Protéger des nuisances extérieures (chocs, se-
cousses, vibrations etc.).
6.3 Montage du circuit de surface chauffante
En cas de conception du plancher comme surface
chauffante, la construction du sol doit répondre aux
lois, normes et directives en vigueur en ce qui con-
cerne l'isolation thermique et phonique par ex.
Après avoir posé l'isolation, la conduite aller du cir-
cuit de surface chauffante est raccordée au rac-
cordement «FV» et la conduite retour au raccor-
dement «FR» du «Multiblock T-RTL» (fig. 9). Ensuite,
les tubes sont fixés dans le gabarit de montage (voir
fig. 6.1).
Il faut poser le circuit de surface chauffante en ser-
16
pentin pour garantir une répartition égale de la tem-
pérature (fig. 5).
Le montage du circuit de surface chauffante peut se
faire avec tous les matériaux de tube standard. Oven-
trop propose des raccords à serrage adéquats. Les
notices d'installation sont à respecter.
Fig. 9 Vue frontale, surface chauffante
7 Service
7.1 Remplissage et purge de l'installation
L'installation doit être remplie et purgée avant la mise
1
⁄
visser
2
en service. Pour cela, régler le robinet thermostatique
sur la valeur maximum (préréglage '9', fig. 10).
Effectuer un test d'étanchéité en respectant les pres-
sions de service admissibles. Enduire ensuite les sai-
gnées murales.
7.2 Note importante pour la chauffe
Après la pose d'une chape de chauffe répondant aux
exigences et normes en vigueur, la chape de ciment
et la chape anhydrofluatée doivent être chauffées en
conformité avec la norme EN 1264-4.
Début de chauffe au plus tôt:
– 21 jours après le pose de la chape de ciment
– 7 jours après la pose de la chape anhydrofluatée
Chauffer lentement
3 jours avec une température de départ d'environ
25 °C. Puis
4 jours avec une température de départ d'environ 55 °C.
La température de départ est seulement réglée par la
commande de la chaudière. Les consignes des fabri-
cants de chape sont à respecter.
7.3 Préréglage du robinet thermostatique
A l'aide d'une clé plate de 13 mm ou de la clé spéciale,
régler le robinet thermostatique (fig. 3) sur la valeur
de préréglage calculée (fig. 10).
Fig. 10 Préréglage robinet thermostatique
Plâtre
Tuyauterie, régulation
de la température de
la surface chauffante
Bord supérieur
du sol fini
Isolation
