TTENTION
Montage du thermostat
Afin d'éviter un endommagement du thermostat,
celui-ci ne doit être monté qu'après avoir terminé
les travaux de construction.
7.4 Réglage de la valeur de consigne du limiteur
de température pour le retour
Régler le limiteur de température pour le retour (fig. 3)
sur la valeur de consigne déterminée (réglage sortie
d'usine: 3 ≈ environ 30 °C).
Graduation sur la poignée manuelle:
0
=
Robinet fermé
1
=
environ 10 °C
2
=
environ 20 °C
3
=
environ 30 °C
4
=
environ 40 °C
max.
=
environ 43 °C
Fig. 11 Réglage de la valeur de consigne du limiteur
de température de retour

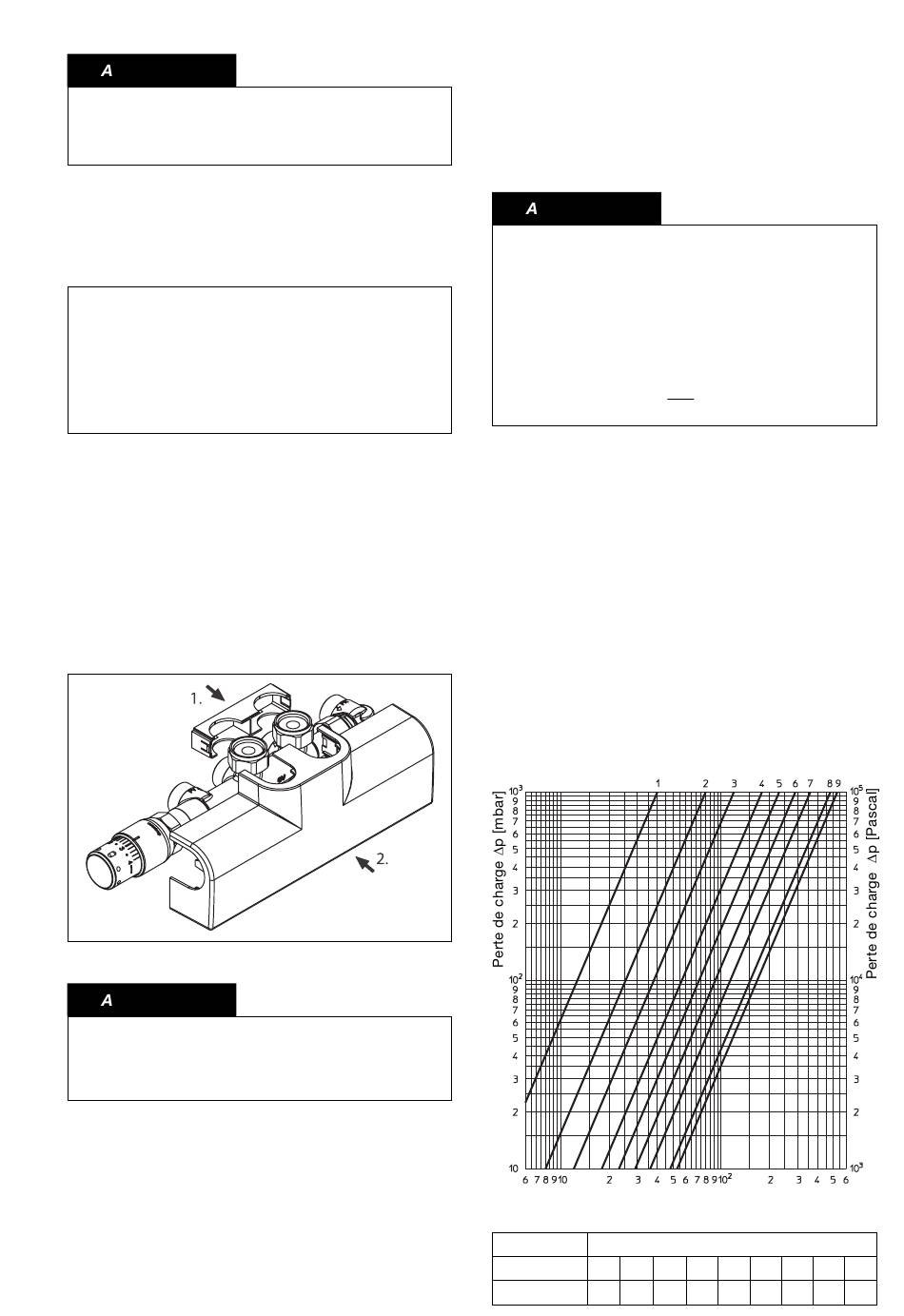

8 Accessoires
Oventrop propose des caches design adaptés.
Monter le cache design après les travaux de montage
et de réglage (fig. 12).
1. Partant du mur, faire glisser le dispositif de fixation
sur les écrous de serrage
2. Fixer le cache design au raccord et au dispositif
de fixation en partie avant.
Fig. 12 Montage du cache design
TTENTION
Montage du cache design
Ne monter le cache design qu'après avoir terminé
les travaux de construction pour éviter qu'il soit
endommagé.
9 Entretien
Le raccord ne nécessite aucun entretien.
L'étanchéité et le fonctionnement du raccord et des
points de raccordement doivent être vérifiés réguliè-
rement lors de l'entretien de l'installation. Le raccord
doit être facilement accessible.
9.1 Démontage du radiateur
Avant le démontage du radiateur, fermer le raccord
comme suit:
1. Fermer le robinet thermostatique.
2. Démonter le capuchon de protection du dispositif
d'arrêt du radiateur (fig. 3).
3. Fermer le clapet en le tournant vers la droite à l'aide
d'une clé à six pans de 6 mm.
TTENTION
Le thermostat ou le capuchon de protection ne
doivent pas être utilisés pour la fermeture perma-
nente du robinet thermostatique (par ex. avec
radiateur démonté).
Monter des bouchons métalliques sur les man-
chons de raccordement de radiateur (par ex. rac-
cord de pontage, réf. 1016452).
La fermeture du raccord décrite dans le paragra-
phe 9.1 ne provoque pas la fermeture du circuit
de surface chauffante.
10 Garantie
Les conditions de garantie valables au moment de la
livraison sont applicables.
11 Diagrammes
Diagramme de perte de charge, robinet thermo-
statique
Robinet thermostatique avec un écart P de 2K
Limiteur de température de retour avec un écart P de
2K à 4K
Longueur max. de la tuyauterie circuit surface chauf-
fante: 100 m
Matériau du tube: tube multi-couches «Copipe» 16 x
2 mm
Préréglage
Caractéristiques
Ecart P
1
2
Préréglage
kv
0,04 0,08 0,12 0,18 0,23 0,29 0,36 0,48 0,53
Débit q
[kg/h]
m
2 K
3
4
5
6
7
8
9
17
