DE
Vor dem Einbau des Ventils die Einbau- und Betriebsan-
leitung vollständig lesen
Die Einbau- und Betriebsanleitung sowie alle mitgelten-
den Unterlagen an den Anlagenbetreiber weitergeben
Inhalt:
1.
Allgemeines .................................................................... 1
2.
Sicherheitshinweise........................................................ 1
3.
Transport, Lagerung, Verpackung .................................. 1
4.
Technische Daten ........................................................... 2
5.
Aufbau und Funktion ...................................................... 2
6.
Einbau und Montage ...................................................... 4
7.
Betrieb ............................................................................ 4
8.
Wartung und Pflege ........................................................ 4
9.
Allgemeine Bedingungen für Verkauf und Lieferung ...... 4

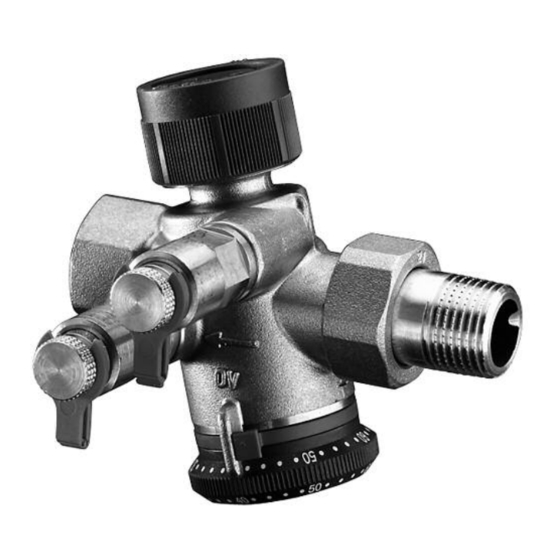

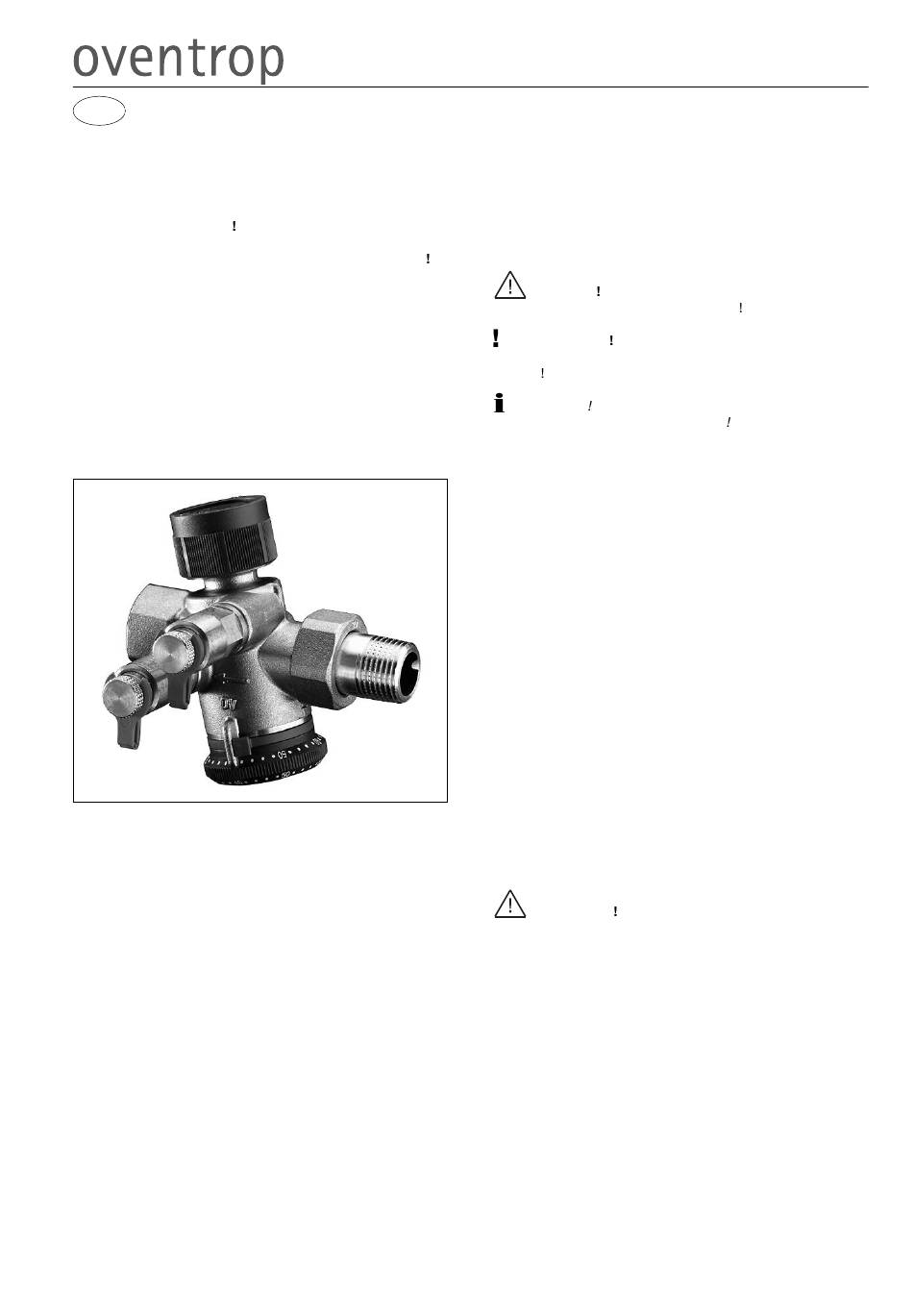

Abb. 1. „Cocon QTZ" Kombiniertes Regel- und Regulierventil
1. Allgemeines
1.1. Informationen zur Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient dem Fachhand-
werker dazu, das Ventil fachgerecht zu installieren und in
Betrieb zu nehmen.
Mitgeltende Unterlagen:
Anleitungen aller Anlagenkomponenten.
1.2. Aufbewahrung der Unterlagen
Diese Betriebsanleitung sollte zum späteren Gebrauch vom
Anlagenbetreiber aufbewahrt werden.
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon +49 (0) 29 62 82-0
Telefax +49 (0) 29 62 82-400
E-Mail
mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner finden Sie
unter www.oventrop.de.
Technische Änderungen vorbehalten.
114611080 11/2017
Premium Armaturen + Systeme
Kombiniertes Regel- und Regulierventil
Einbau- und Betriebsanleitung für Fachpersonal
1.3. Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekennzeich-
net. Diese Hinweise sind zu befolgen, um Unfälle, Sach-
schäden und Störungen zu vermeiden.
GEFAHR
Unmittelbare Gefahr für Leib und Leben
ACHTUNG
Mögliche gefährliche Situation für Produkt, Anlage oder
Umwelt
Hinweis
Nützliche Informationen und Hinweise
1.4. Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich
geschützt.
2. Sicherheitshinweise
2.1. Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsgemäßer Ver-
wendung des Ventils gewährleistet.
Das kombinierte Regel- und Regulierventil „Cocon QTZ" ist
zum Einbau in Heiz- und Kühlsystemen mit geschlossenem
Wasserkreislauf (z.B. Zentralheizungsanlagen, Fussboden-
heizung Fan-Coil-Anlagen, Kühldecken Gebläsekonvektoren,
usw.) zur automatischen Durchflussregelung (hydraulischer
Abgleich) und zusätzlich mit Hilfe von Stellantrieben, Ther-
mostaten oder Temperaturreglern zur Regelung einer weite-
ren Größe (z.B. der Raumtemperatur) durch Veränderung
des Durchflusses bestimmt.
Jede darüber hinausgehende und/oder andersartige Ver-
wendung des Ventils ist untersagt und gilt als nicht bestim-
mungsgemäß.
Ansprüche jeglicher Art gegen den Hersteller und/oder seine
Bevollmächtigten wegen Schäden aus nicht bestimmungs-
gemäßer Verwendung können nicht anerkannt werden.
Zur bestimmungsgemäßen Verwendung zählt auch die kor-
rekte Einhaltung der Einbau- und Betriebsanleitung.
2.2. Gefahren, die vom Einsatzort ausgehen können
WARNUNG Heiße Oberflächen
Bei Betrieb kann des Ventil die Medientemperatur
annehmen. Bei hohen Medientemperaturen nicht ohne
Schutzhandschuhe anfassen.
Der Fall eines externen Brandes wurde bei der Auslegung
des Ventils nicht berücksichtigt.
3. Transport, Verpackung und Lagerung
3.1. Transportinspektion
Lieferung unmittelbar nach Erhalt auf mögliche Transport-
schäden untersuchen.
Falls derartige oder andere Mängel feststellbar sind, Waren-
sendung nur unter Vorbehalt annehmen. Reklamation einlei-
ten. Dabei Reklamationsfristen beachten.
3.2. Lagerung
Das kombinierte Regel- und Regulierventil „Cocon QTZ" nur
unter folgenden Bedingungen lagern:
• Nicht im Freien, trocken und staubfrei aufbewahren.
• Keinen aggressiven Medien oder Hitzequellen aussetzen.
• Vor Sonneneinstrahlung und übermäßiger mechanischer
Erschütterung schützen.
• Lagertemperatur: -20 bis +55 °C
• Relative Luftfeuchtigkeit: max. 95 %
„Cocon QTZ"
1
