Anschlussplan für EVU/SG 3-phasig

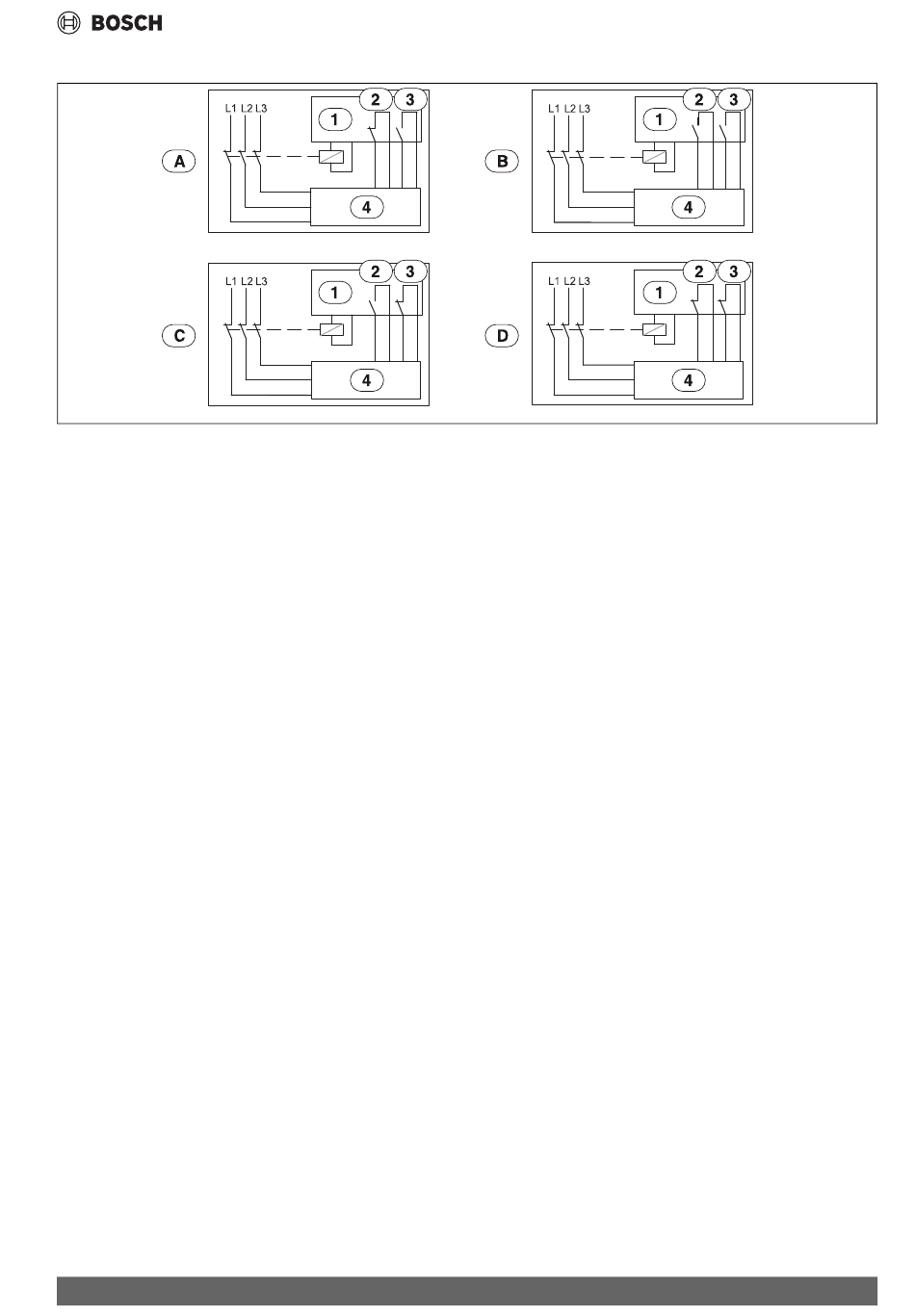

Bild 46 Anschlussplan für EVU/SG (3-phasig)
[1] Tarifsteuerung
[2] EVU
[3] SG (Smart Grid)
[4] Bedieneinheit für Außeneinheit/Inneneinheit
[A] Betriebszustand 1, Stand-by
EVU-Funktion = 1
SG-Funktion = 0
[B] Betriebszustand 2, Normaler Betrieb
EVU-Funktion = 0
SG-Funktion = 0
[C] Betriebszustand 3, Erhöhung der Heizkreistemperatur
EVU-Funktion = 0
SG-Funktion = 1
[D] Betriebszustand 4, Erzwungener Betrieb
EVU-Funktion = 1
SG-Funktion = 1
