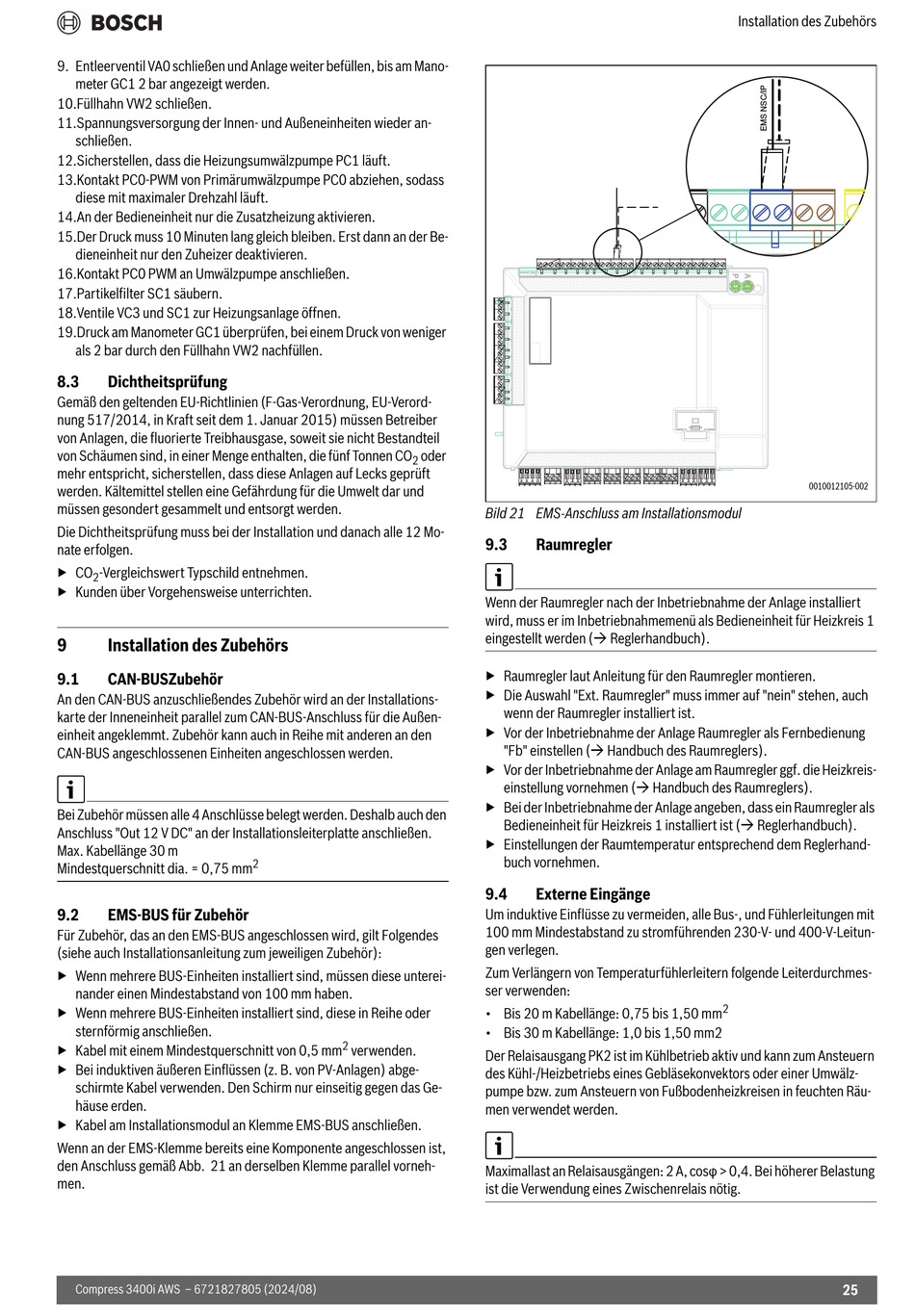

9. Entleerventil VA0 schließen und Anlage weiter befüllen, bis am Mano-
meter GC1 2 bar angezeigt werden.
10.Füllhahn VW2 schließen.
11.Spannungsversorgung der Innen- und Außeneinheiten wieder an-
schließen.
12.Sicherstellen, dass die Heizungsumwälzpumpe PC1 läuft.
13.Kontakt PC0-PWM von Primärumwälzpumpe PC0 abziehen, sodass
diese mit maximaler Drehzahl läuft.
14.An der Bedieneinheit nur die Zusatzheizung aktivieren.
15.Der Druck muss 10 Minuten lang gleich bleiben. Erst dann an der Be-
dieneinheit nur den Zuheizer deaktivieren.
16.Kontakt PC0 PWM an Umwälzpumpe anschließen.
17.Partikelfilter SC1 säubern.
18.Ventile VC3 und SC1 zur Heizungsanlage öffnen.
19.Druck am Manometer GC1 überprüfen, bei einem Druck von weniger
als 2 bar durch den Füllhahn VW2 nachfüllen.
8.3 Dichtheitsprüfung
Gemäß den geltenden EU-Richtlinien (F-Gas-Verordnung, EU-Verord-
nung 517/2014, in Kraft seit dem 1. Januar 2015) müssen Betreiber
von Anlagen, die fluorierte Treibhausgase, soweit sie nicht Bestandteil
von Schäumen sind, in einer Menge enthalten, die fünf Tonnen CO
mehr entspricht, sicherstellen, dass diese Anlagen auf Lecks geprüft
werden. Kältemittel stellen eine Gefährdung für die Umwelt dar und
müssen gesondert gesammelt und entsorgt werden.
Die Dichtheitsprüfung muss bei der Installation und danach alle 12 Mo-
nate erfolgen.
▶ CO
-Vergleichswert Typschild entnehmen.
2
▶ Kunden über Vorgehensweise unterrichten.
9 Installation des Zubehörs
9.1 CAN-BUSZubehör
An den CAN-BUS anzuschließendes Zubehör wird an der Installations-
karte der Inneneinheit parallel zum CAN-BUS-Anschluss für die Außen-
einheit angeklemmt. Zubehör kann auch in Reihe mit anderen an den
CAN-BUS angeschlossenen Einheiten angeschlossen werden.
Bei Zubehör müssen alle 4 Anschlüsse belegt werden. Deshalb auch den
Anschluss "Out 12 V DC" an der Installationsleiterplatte anschließen.
Max. Kabellänge 30 m
Mindestquerschnitt dia. = 0,75 mm
9.2 EMS-BUS für Zubehör
Für Zubehör, das an den EMS-BUS angeschlossen wird, gilt Folgendes
(siehe auch Installationsanleitung zum jeweiligen Zubehör):
▶ Wenn mehrere BUS-Einheiten installiert sind, müssen diese unterei-
nander einen Mindestabstand von 100 mm haben.
▶ Wenn mehrere BUS-Einheiten installiert sind, diese in Reihe oder
sternförmig anschließen.
▶ Kabel mit einem Mindestquerschnitt von 0,5 mm
▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen) abge-
schirmte Kabel verwenden. Den Schirm nur einseitig gegen das Ge-
häuse erden.
▶ Kabel am Installationsmodul an Klemme EMS-BUS anschließen.
Wenn an der EMS-Klemme bereits eine Komponente angeschlossen ist,
den Anschluss gemäß Abb. 21 an derselben Klemme parallel vorneh-
men.
Compress 3400i AWS – 6721827805 (2024/08)
oder
2
2
2
verwenden.
Bild 21 EMS-Anschluss am Installationsmodul
9.3 Raumregler
Wenn der Raumregler nach der Inbetriebnahme der Anlage installiert
wird, muss er im Inbetriebnahmemenü als Bedieneinheit für Heizkreis 1
eingestellt werden ( Reglerhandbuch).
▶ Raumregler laut Anleitung für den Raumregler montieren.
▶ Die Auswahl "Ext. Raumregler" muss immer auf "nein" stehen, auch
wenn der Raumregler installiert ist.
▶ Vor der Inbetriebnahme der Anlage Raumregler als Fernbedienung
"Fb" einstellen ( Handbuch des Raumreglers).
▶ Vor der Inbetriebnahme der Anlage am Raumregler ggf. die Heizkreis-
einstellung vornehmen ( Handbuch des Raumreglers).
▶ Bei der Inbetriebnahme der Anlage angeben, dass ein Raumregler als
Bedieneinheit für Heizkreis 1 installiert ist ( Reglerhandbuch).
▶ Einstellungen der Raumtemperatur entsprechend dem Reglerhand-
buch vornehmen.
9.4 Externe Eingänge
Um induktive Einflüsse zu vermeiden, alle Bus-, und Fühlerleitungen mit
100 mm Mindestabstand zu stromführenden 230-V- und 400-V-Leitun-
gen verlegen.
Zum Verlängern von Temperaturfühlerleitern folgende Leiterdurchmes-
ser verwenden:
• Bis 20 m Kabellänge: 0,75 bis 1,50 mm
• Bis 30 m Kabellänge: 1,0 bis 1,50 mm2
Der Relaisausgang PK2 ist im Kühlbetrieb aktiv und kann zum Ansteuern
des Kühl-/Heizbetriebs eines Gebläsekonvektors oder einer Umwälz-
pumpe bzw. zum Ansteuern von Fußbodenheizkreisen in feuchten Räu-
men verwendet werden.
Maximallast an Relaisausgängen: 2 A, cosφ > 0,4. Bei höherer Belastung
ist die Verwendung eines Zwischenrelais nötig.
