Beim Verlegen der Elektrokabel zum und vom Klemmkasten ist darauf zu
achten, dass diese nicht durch das Kippen des Klemmkastens gespannt
werden.
5.6.2 Anschlüsse zur Installationsleiterplatte der Inneneinheit
GEFAHR
Risiko eines elektrischen Schlages!
Das Öffnen der Installationsleiterplatte kann zu Verletzungen durch
Stromschlag führen.
▶ Niemals die Installationsleiterplatte öffnen.
T0
T1
I1
I4
EMS bus
1
2
CAN-BUS
3

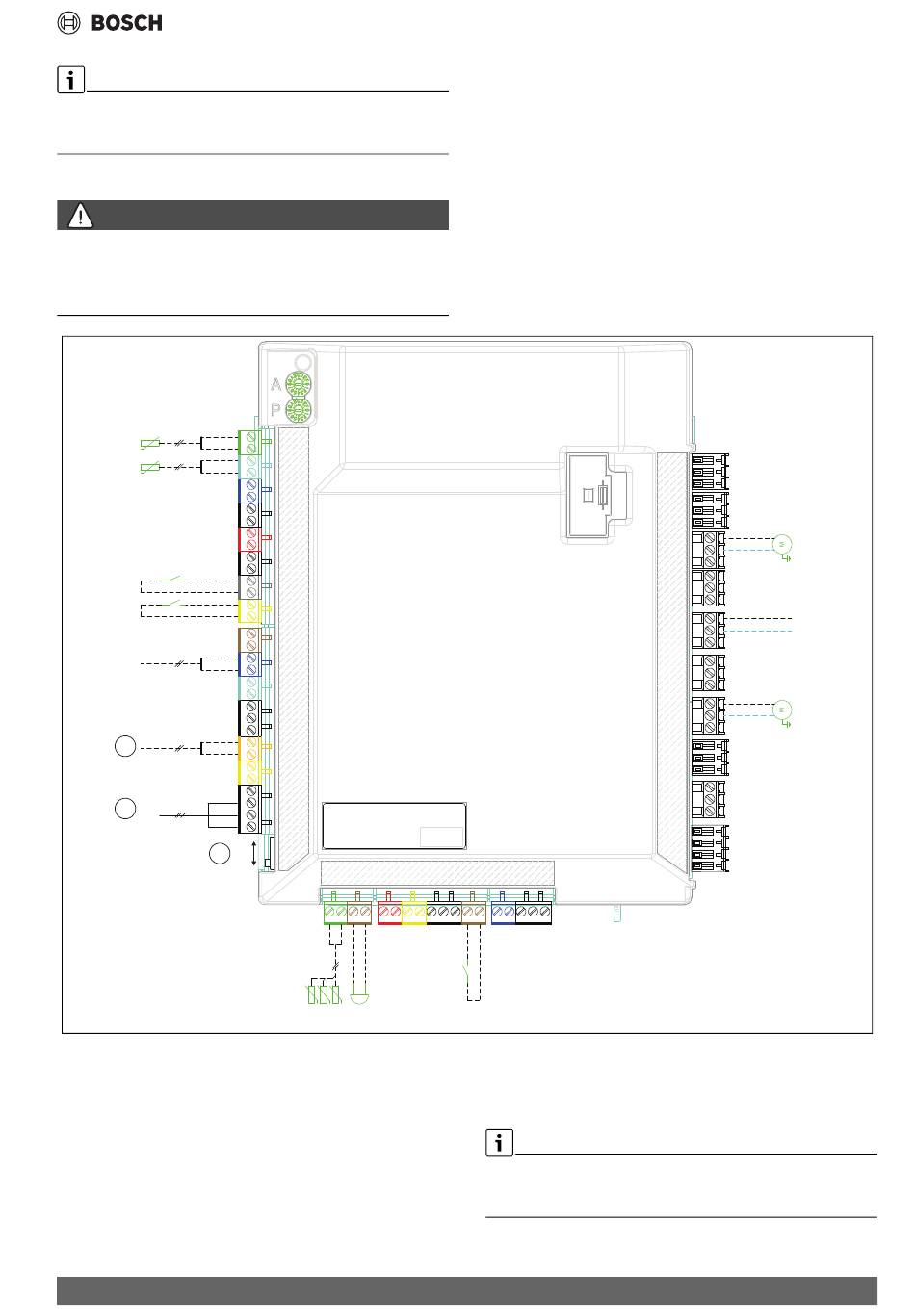

Bild 12 Installationsleiterplatte der Inneneinheit
[1] Konnektivitäts-Gateway (Zubehör)
[2] CAN-BUS zu Außeneinheit
[3] CAN-BUS Terminierungsschalter
[T0] Vorlauftemperaturfühler des Heizkreises
[T1] Außentemperaturfühler
[I1] Externer Eingang 1 (EVU-Sperre)
[I4] Externer Eingang 4
[MK2]Kondensationsfühler
[Buzzer] Alarmsummer (Zubehör)
[FW1] Alarm Fremdstromanode (Zubehör)
Compress 3400i AWS – 6721827805 (2024/08)
Off
On
MK2 Buzzer FW1
[PW2] Zirkulationspumpe
[PK2] Heizungspumpen-Kühlpuffer/Gebläsekonvektor
[PC1] Heizungsumwälzpumpe (Heizungsanlage)
Anmerkung zu Eingang I1 (Anschluss 13, 14) und I4 (Anschluss 15, 16).
Kontakt auf dem Bauteil oder Relais, das an diesen Eingang angeschlos-
sen ist, muss für 5 V und 1 mA geeignet sein.
Installation
PC1
PK2
PW2
0010036348-002
