6.2 Entlüften der Inneneinheit
SC1
VW1

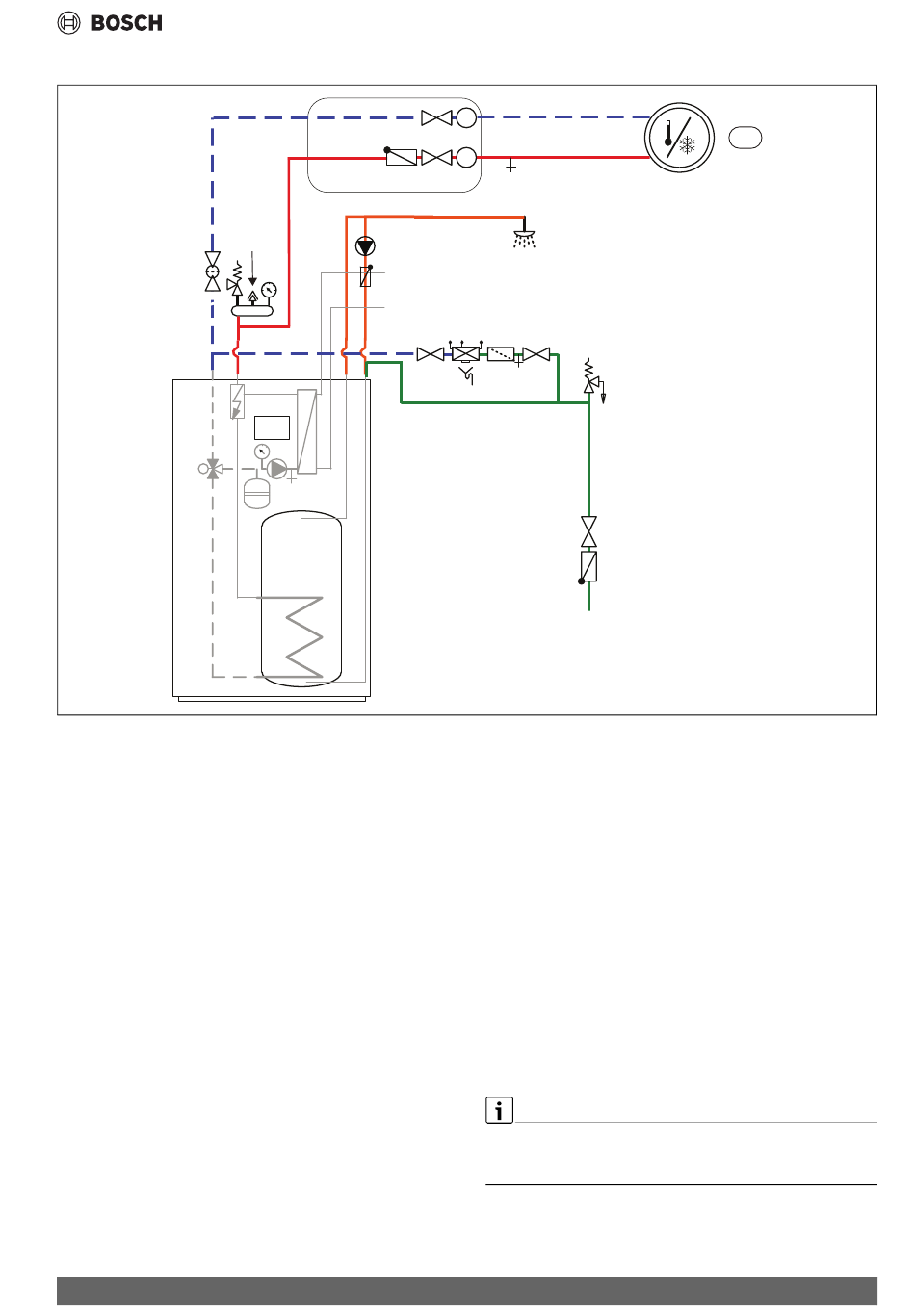

Bild 17 Entlüften der Inneneinheit mit integriertem elektrischem Zuheizer
[1] Spannungsversorgung von Inneneinheit und Außeneinheit her-
stellen.
[2] Sicherstellen, dass die Umwälzpumpe PC1 (wenn installiert)
läuft.
[3] PWM-Stecker PC0 (0- bis 10-V-Signal) von der Umwälzpumpe
PC0 abziehen, sodass diese mit maximaler Drehzahl läuft.
[4] Für VW1 manuellen Betrieb auswählen und die Position vom Heiz-
betrieb auf Warmwasserbereitung ändern. Die Stellung des 3-
Wege-Ventils kann von Heizen auf Warmwasser (und umgekehrt)
geändert werden: (und umgekehrt): Servicemenü --> Diagnose --
Compress 3400i AWS – 6721827805 (2024/08)
VL1
PW2
GC1
PC0
VA0
T
VC1
VC2
T
VW2
> Funktionskontrolle --> Funktionstests aktivieren --> Ja --> Wär-
mepumpe --> 3-Wege-Ventil --> Warmwasser
[5] Nach 2 Minuten den Schalter VW1 zurück in den Heizbetrieb stel-
len und 2 Minuten lang laufen lassen
[6] Schritte 4 und 5 wiederholen, bis aus VL1 keine Luft mehr aus-
tritt.
[7] VW1 in Heizbetrieb schalten.
[8] Nur den Zuheizer aktivieren.
[9] Zuheizer nur deaktivieren, wenn der Druck nach 10 Minuten nicht
gesunken ist.
[10] PWM-Stecker PC0 wieder an der Umwälzpumpe anschließen.
[11] Partikelfilter SC1 säubern.
[12] Druck am Manometer GC1 kontrollieren und bei Bedarf über den
Füllhahn VW2 nachfüllen. Der Druck sollte um 0,3–0,7 bar über
dem für das Ausdehnungsgefäß eingestellten Druck liegen.
[13] Kontrollieren, ob die Außeneinheit läuft und keine Alarme vorlie-
gen.
[14] Heizungsanlage auch über die anderen Entlüftungsventile entlüf-
ten (z. B. Heizkörper).
Möglichst auf einen höheren Druck als den endgültigen Anlagendruck
befüllen, sodass nach dem Aufheizen der Heizungsanlage und Entlüften
der im Wasser gelösten Luft über VL1 der richtige Wert erreicht ist.
Z1
VW3
0010035926-001
Inbetriebnahme
