Inspektion

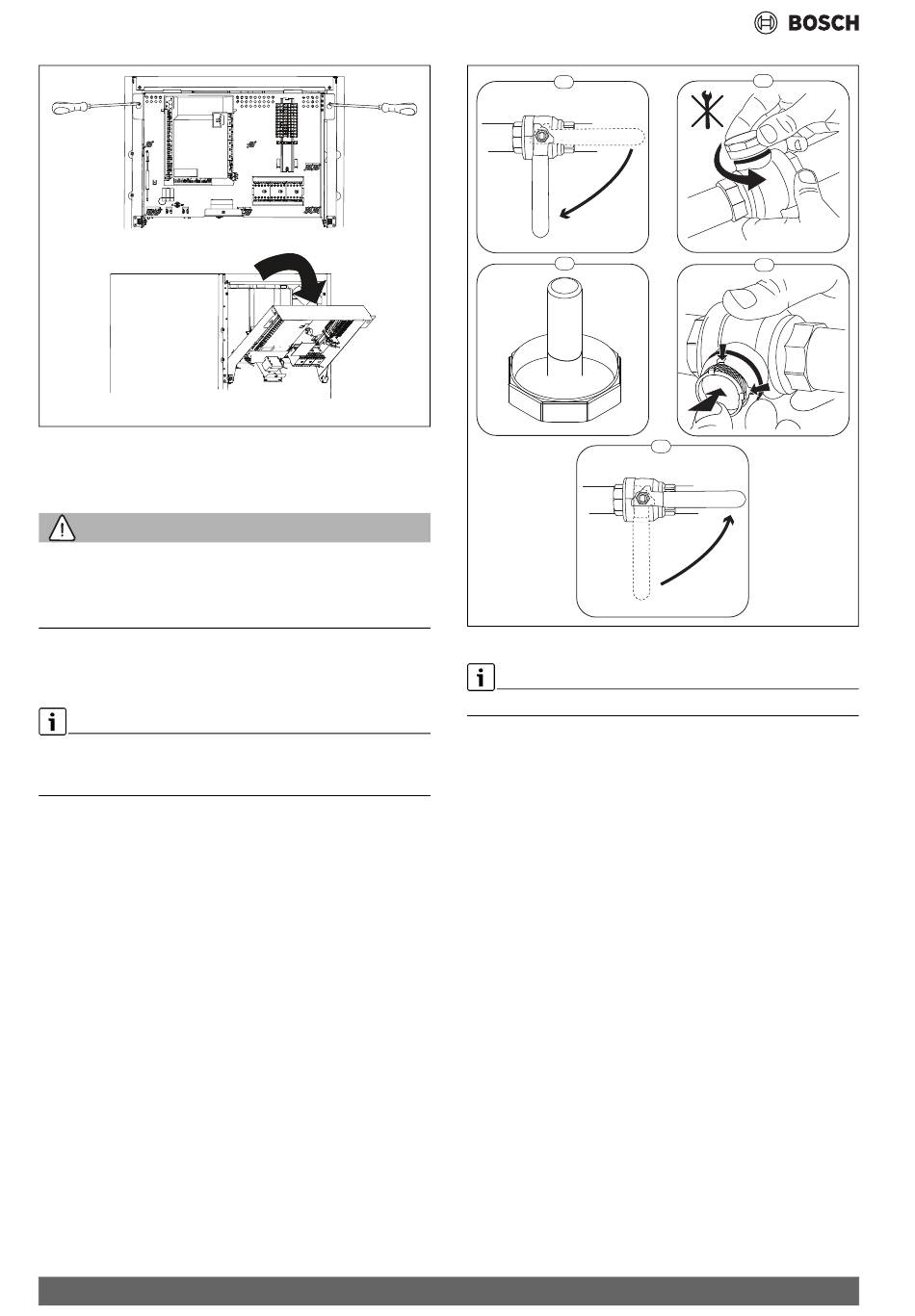

Bild 19 Klippen des Klemmkastens
8.1 Partikelfilter
WARNUNG
Starker Magnet!
Gefahr für Personen mit Herzschrittmacher.
▶ Personen mit Herzschrittmacher dürfen weder den Filter reinigen
noch die Magnetanzeige kontrollieren.
Der Filter verhindert, dass Partikel und Schmutz in die Wärmepumpe ge-
langen. Im Laufe der Zeit kann der Filter verstopfen und muss gereinigt
werden.
Zum Reinigen des Filters muss die Anlage nicht entleert werden. Filter
und Absperrventil bilden eine Einheit. Der Partikelfilter sitzt in der Rück-
laufleitung zur Wärmepumpe.
Siebreinigung
▶ Ventil schließen (1).
▶ Deckel (2) abschrauben (manuell).
▶ Sieb entnehmen und unter fließendem Wasser oder mit Druckluft rei-
nigen.
▶ Magnet am Deckel (3) auf anhaftende Verunreinigungen überprüfen
und reinigen.
▶ Sieb wieder einsetzen. Das Sieb verfügt über Führungen, die in die
Aussparungen im Ventil passen und eine fehlerhafte Installation ver-
hindern.
▶ Deckel anschrauben (handfest).
▶ Ventil öffnen (5).
24
0010036170-001
Bild 20 Siebreinigung
Der Partikelfilter sollte mindestens einmal pro Jahr gereinigt werden.
Magnetitanzeige kontrollieren
Nach Installation und Start die Magnetitanzeige in kürzeren Abständen
kontrollieren. Wenn der Magnetstab im Partikelfilter stark magnetisch
verschmutzt ist und dieser Schmutz häufige Alarme wegen eines man-
gelhaften Durchflusses verursacht (z. B. geringer oder schlechter
Durchfluss, hoher Vorlauf oder HP-Alarm), einen Magnetit- oder
Schlammabscheider (siehe Zubehörliste) installieren, um häufiges Ent-
leeren der Einheit zu vermeiden. Ein Abscheider verlängert außerdem
die Lebensdauer der Komponenten sowohl in der Wärmepumpe als auch
in der übrigen Heizungsanlage.
8.2
Wenn ein Komponentenaustausch vorgesehen ist, für den die Innenein-
heit entleert und wieder befüllt werden muss, folgende Schritte ausfüh-
ren:
1. Innen- und Außeneinheit ausschalten.
2. Sicherstellen, dass das automatische Entlüftungsventil VL1 geöffnet
3. Ventile zur Heizungsanlage, Partikelfilter SC1 und VC3 schließen.
4. Einen Schlauch an das Entleerventil VA0 anschließen, das andere
5. Warten, bis kein Wasser mehr in den Ablauf fließt.
6. Bauteile austauschen.
7. Füllhahn VW2 öffnen und Wasser in das zur Wärmepumpe führende
8. Befüllvorgang fortsetzen, bis am Abfluss nur noch Wasser aus dem
1
1.
2.
3
5
1.
Bauteile austauschen
ist.
Ende in einen Ablauf leiten. Ventil öffnen.
Rohr einfüllen.
Schlauch austritt und die Wärmepumpe keine Luftblasen mehr ent-
hält.
Compress 3400i AWS – 6721827805 (2024/08)
