Installation
Zum Anschluss der Kältemittelrohre siehe Handbuch der Außeneinheit.
5.5.2
Inneneinheit an die Heizanlage, die Außeneinheit und
Warmwasser anschließen
HINWEIS
Anlagenschäden durch Unterdruck im Warmwasserspeicher!
Wenn ein Höhenunterschied von ≥ 8 Metern zwischen dem Warmwas-
seraustritt und dem Ablaufpunkt überschritten wird, kann ein Unter-
druck auftreten, der den Warmwasserspeicher verformt.
▶ Höhenunterschiede ≥ 8 Meter zwischen Warmwasseraustritt und
Ablaufpunkt vermeiden.
▶ Installieren Sie ein Anti-Vakuumventil, wenn der Höhenunterschied
≥ 8 Meter zwischen dem Heißwasserauslass und dem Ablaufpunkt
ist.
Sicherheitsventil, Rückschlagventil und Füllhahn müssen im Warmwas-
serkreis montiert werden (nicht Bestandteil des Lieferumfangs).
Wenn die Sicherheitsgruppe aus Platzgründen nicht direkt an den An-
schlüssen der Inneneinheit montiert werden kann:
▶ Anschlüsse um maximal 50 cm verlängern.
▶ Anschlüsse nicht nach unten verlegen.
▶ Keine Absperrventile zwischen Sicherheitsgruppe und Inneneinheit
montieren.
▶ Partikelfilter kann auf Bogen nach links montiert werden.
▶ Zwischen Sicherheitsgruppe und Umwälzpumpe können Bögen
montiert werden.
14
1

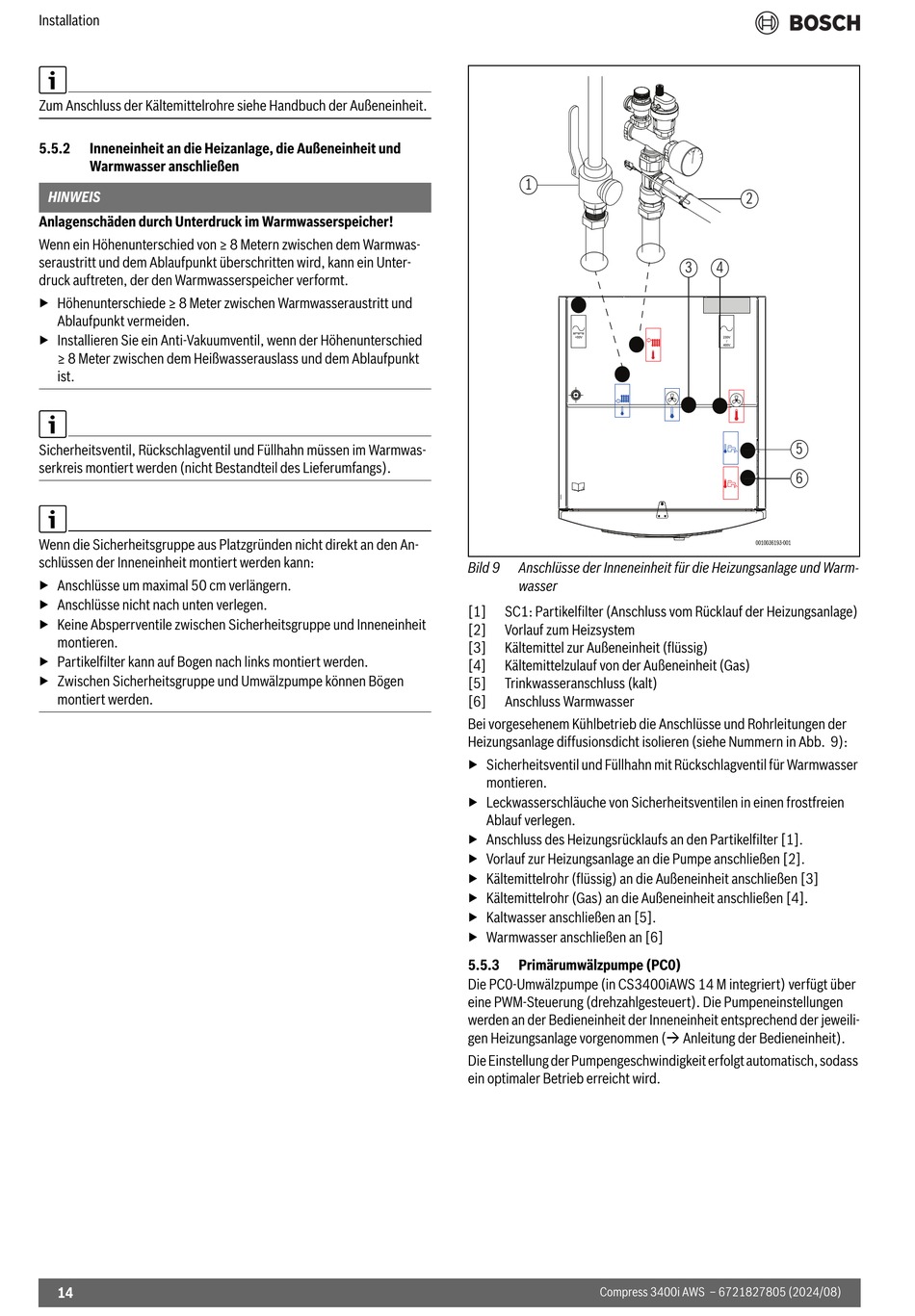

Bild 9
Anschlüsse der Inneneinheit für die Heizungsanlage und Warm-
wasser
[1]
SC1: Partikelfilter (Anschluss vom Rücklauf der Heizungsanlage)
[2]
Vorlauf zum Heizsystem
[3]
Kältemittel zur Außeneinheit (flüssig)
[4]
Kältemittelzulauf von der Außeneinheit (Gas)
[5]
Trinkwasseranschluss (kalt)
[6]
Anschluss Warmwasser
Bei vorgesehenem Kühlbetrieb die Anschlüsse und Rohrleitungen der
Heizungsanlage diffusionsdicht isolieren (siehe Nummern in Abb. 9):
▶ Sicherheitsventil und Füllhahn mit Rückschlagventil für Warmwasser
montieren.
▶ Leckwasserschläuche von Sicherheitsventilen in einen frostfreien
Ablauf verlegen.
▶ Anschluss des Heizungsrücklaufs an den Partikelfilter [1].
▶ Vorlauf zur Heizungsanlage an die Pumpe anschließen [2].
▶ Kältemittelrohr (flüssig) an die Außeneinheit anschließen [3]
▶ Kältemittelrohr (Gas) an die Außeneinheit anschließen [4].
▶ Kaltwasser anschließen an [5].
▶ Warmwasser anschließen an [6]
5.5.3
Primärumwälzpumpe (PC0)
Die PC0-Umwälzpumpe (in CS3400iAWS 14 M integriert) verfügt über
eine PWM-Steuerung (drehzahlgesteuert). Die Pumpeneinstellungen
werden an der Bedieneinheit der Inneneinheit entsprechend der jeweili-
gen Heizungsanlage vorgenommen ( Anleitung der Bedieneinheit).
Die Einstellung der Pumpengeschwindigkeit erfolgt automatisch, sodass
ein optimaler Betrieb erreicht wird.
Compress 3400i AWS – 6721827805 (2024/08)
2
3
4
5
6
0010036193-001
