11.4.9 Elektrischer Anschluss EVU
Elektrischer Alternativanschluss für integrierten elektrischen Zu-
heizer, 1-phasig und 3-phasig, EVU
Die Größe des EVU-Relais mit 3 Hauptkontakten und 1 Hilfskontakt
muss entsprechend der Leistung des elektrischen Zuheizers dimensio-
niert sein. Das Relais muss vom Elektroinstallateur oder dem Energiever-
sorgungsunternehmen geliefert werden und für den Einsatz im
Niederspannungsbereich geeignet sein. Die Bedieneinheit benötigt ein
potentialfreies Öffnen-/Schließ-Signal entsprechend den Einstellungen
der Bedieneinheit. Bei aktivem EVU erscheint auf der Anzeige der Be-
dieneinheit ein entsprechendes Symbol.

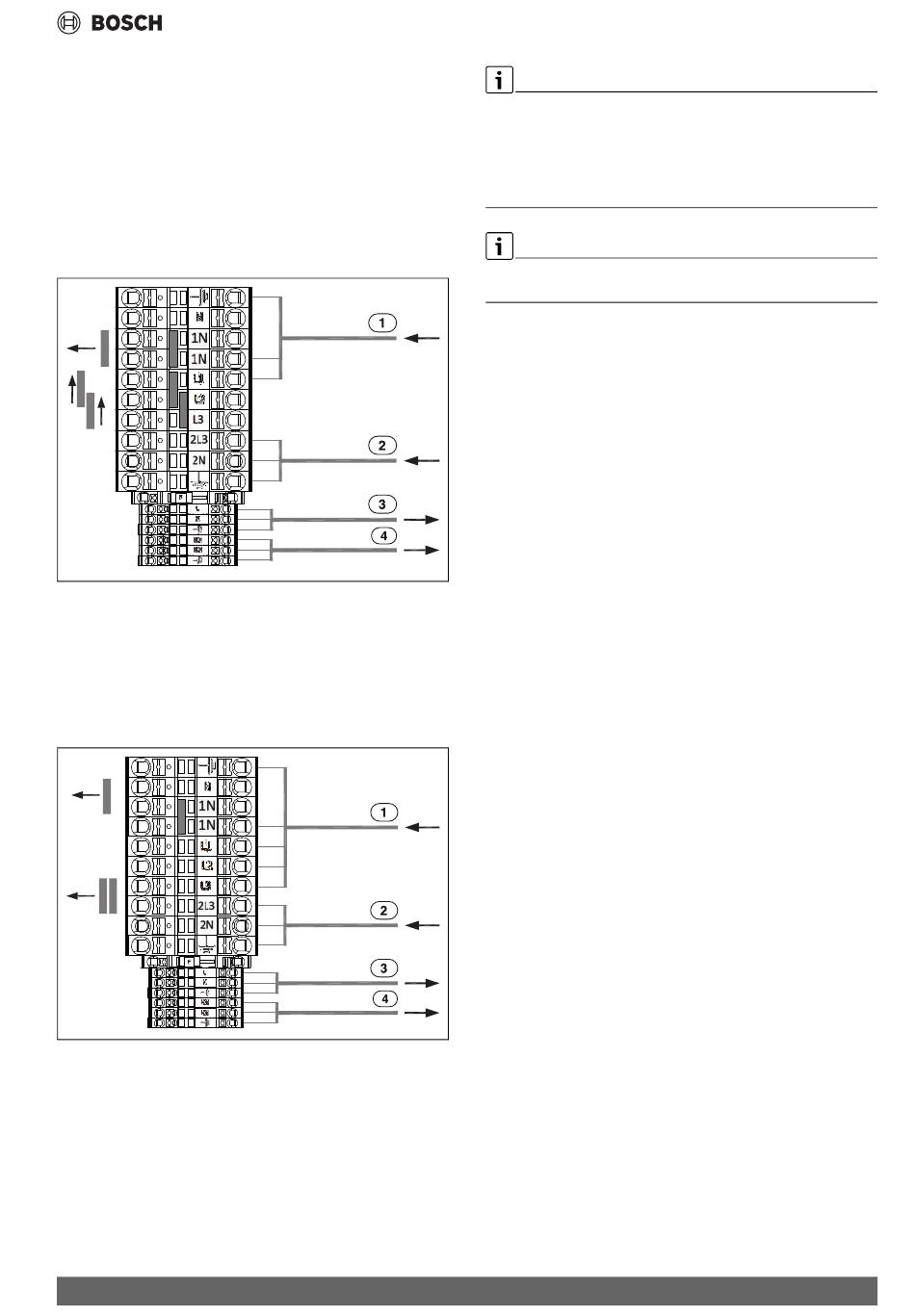

Bild 40 Alternativer elektrischer Anschluss für integrierten elektrischen
Zuheizer, 230 V
[1]
230 V~ Spannungsversorgung für integrierten elektrischen Zu-
heizer
[2]
230 V~ Spannungsversorgung für Installationsleiterplatte (max
6,3 A)
[3]
230 V Spannungsversorgung für Heizkabel
[4]
230 V Spannungsversorgung für Zubehör
Bild 41 Alternativer elektrischer Anschluss für integrierten elektrischen
Zuheizer, 400 V 3 N~
[1]
400 V 3 N~Spannungsversorgung für Inneneinheit
[2]
230 V~ Spannungsversorgung für Installationsleiterplatte (max
6,3 A)
[3]
230 V Spannungsversorgung für Heizkabel
[4]
230 V Spannungsversorgung für Zubehör
Compress 3400i AWS – 6721827805 (2024/08)
EVU-Betrieb für 230 V~: Brücke zwischen 1N-N entfernen und Brücken
von L3-2L3 nach L1-L2 und L2-L3 versetzen. EVU-Betrieb für 400 V
3 N~: Brücke zwischen 1N-N und Brücken von L3-2L3 entfernen. Die In-
stallationsleiterplatte wird dauerhaft mit 230 V~ versorgt. Die Strom-
versorgung von 230 V/400 V 3 N~ des integrierten elektrischen
Zuheizers wird vom EVU geschaltet.
Die Außeneinheit benötigt eine separate Spannungsversorgung über
den Hauptverteiler.
0010036970-002
0010036971-002
Technische Daten
41
