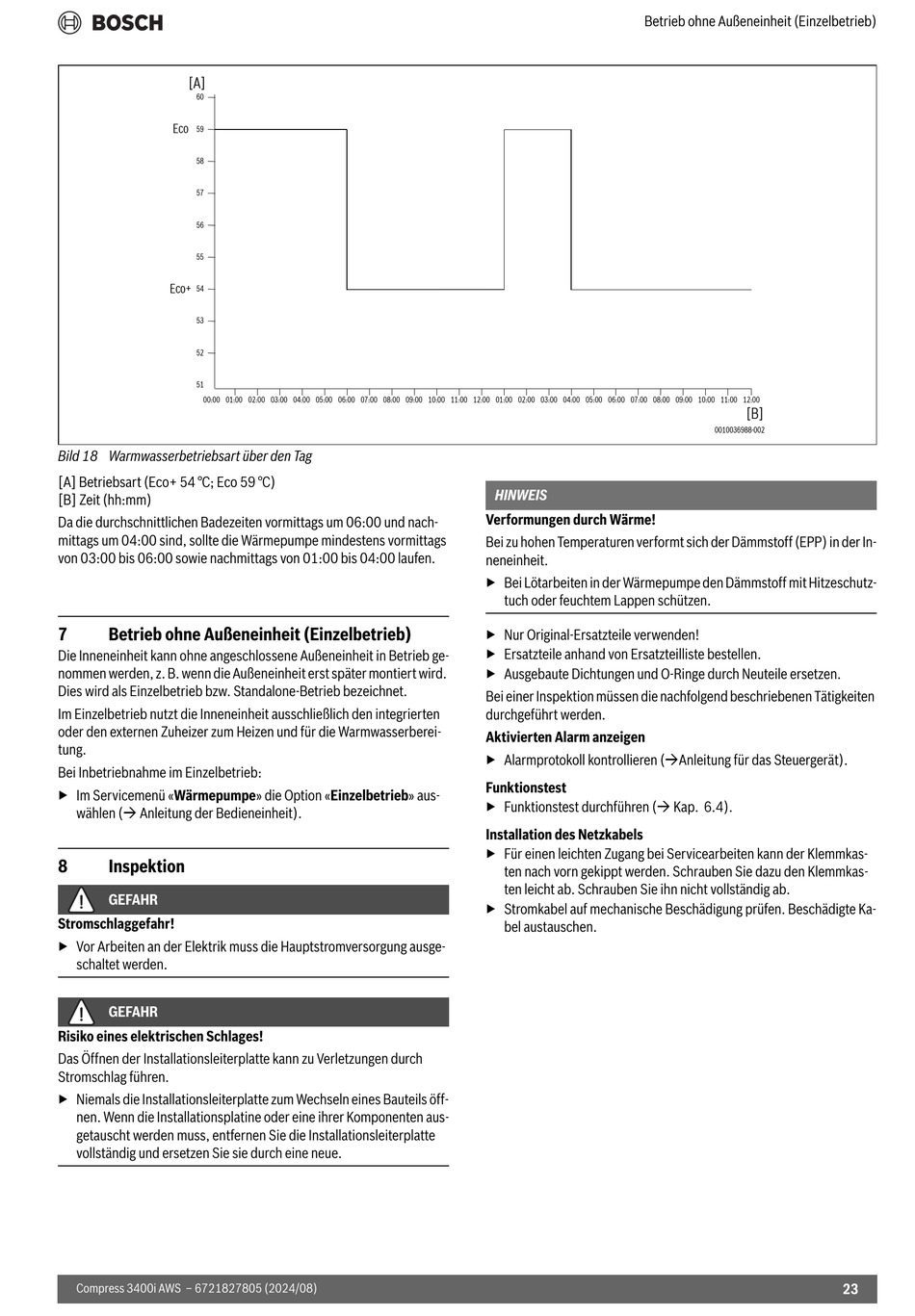

Bosch Compress 3400iAWS 10 OR-T 14 M Installationsanleitung Seite 23

[A]
60
Eco
59
58
57
56
55
Eco+
54
53
52
51
00:00 01:00 02:00 03:00 04:00 05:00 06:00 07:00 08:00 09:00 10:00 11:00 12:00 01:00 02:00 03:00 04:00 05:00 06:00 07:00 08:00 09:00 10:00 11:00 12:00
Bild 18 Warmwasserbetriebsart über den Tag
[A] Betriebsart (Eco+ 54 °C; Eco 59 °C)
[B] Zeit (hh:mm)
Da die durchschnittlichen Badezeiten vormittags um 06:00 und nach-
mittags um 04:00 sind, sollte die Wärmepumpe mindestens vormittags
von 03:00 bis 06:00 sowie nachmittags von 01:00 bis 04:00 laufen.
7 Betrieb ohne Außeneinheit (Einzelbetrieb)
Die Inneneinheit kann ohne angeschlossene Außeneinheit in Betrieb ge-
nommen werden, z. B. wenn die Außeneinheit erst später montiert wird.
Dies wird als Einzelbetrieb bzw. Standalone-Betrieb bezeichnet.
Im Einzelbetrieb nutzt die Inneneinheit ausschließlich den integrierten
oder den externen Zuheizer zum Heizen und für die Warmwasserberei-
tung.
Bei Inbetriebnahme im Einzelbetrieb:
▶ Im Servicemenü «Wärmepumpe» die Option «Einzelbetrieb» aus-
wählen ( Anleitung der Bedieneinheit).
8 Inspektion
GEFAHR
Stromschlaggefahr!
▶ Vor Arbeiten an der Elektrik muss die Hauptstromversorgung ausge-
schaltet werden.
GEFAHR
Risiko eines elektrischen Schlages!
Das Öffnen der Installationsleiterplatte kann zu Verletzungen durch
Stromschlag führen.
▶ Niemals die Installationsleiterplatte zum Wechseln eines Bauteils öff-
nen. Wenn die Installationsplatine oder eine ihrer Komponenten aus-
getauscht werden muss, entfernen Sie die Installationsleiterplatte
vollständig und ersetzen Sie sie durch eine neue.
Compress 3400i AWS – 6721827805 (2024/08)
Betrieb ohne Außeneinheit (Einzelbetrieb)
HINWEIS
Verformungen durch Wärme!
Bei zu hohen Temperaturen verformt sich der Dämmstoff (EPP) in der In-
neneinheit.
▶ Bei Lötarbeiten in der Wärmepumpe den Dämmstoff mit Hitzeschutz-
tuch oder feuchtem Lappen schützen.
▶ Nur Original-Ersatzteile verwenden!
▶ Ersatzteile anhand von Ersatzteilliste bestellen.
▶ Ausgebaute Dichtungen und O-Ringe durch Neuteile ersetzen.
Bei einer Inspektion müssen die nachfolgend beschriebenen Tätigkeiten
durchgeführt werden.
Aktivierten Alarm anzeigen
▶ Alarmprotokoll kontrollieren (Anleitung für das Steuergerät).
Funktionstest
▶ Funktionstest durchführen ( Kap. 6.4).
Installation des Netzkabels
▶ Für einen leichten Zugang bei Servicearbeiten kann der Klemmkas-
ten nach vorn gekippt werden. Schrauben Sie dazu den Klemmkas-
ten leicht ab. Schrauben Sie ihn nicht vollständig ab.
▶ Stromkabel auf mechanische Beschädigung prüfen. Beschädigte Ka-
bel austauschen.
[B]
0010036988-002
