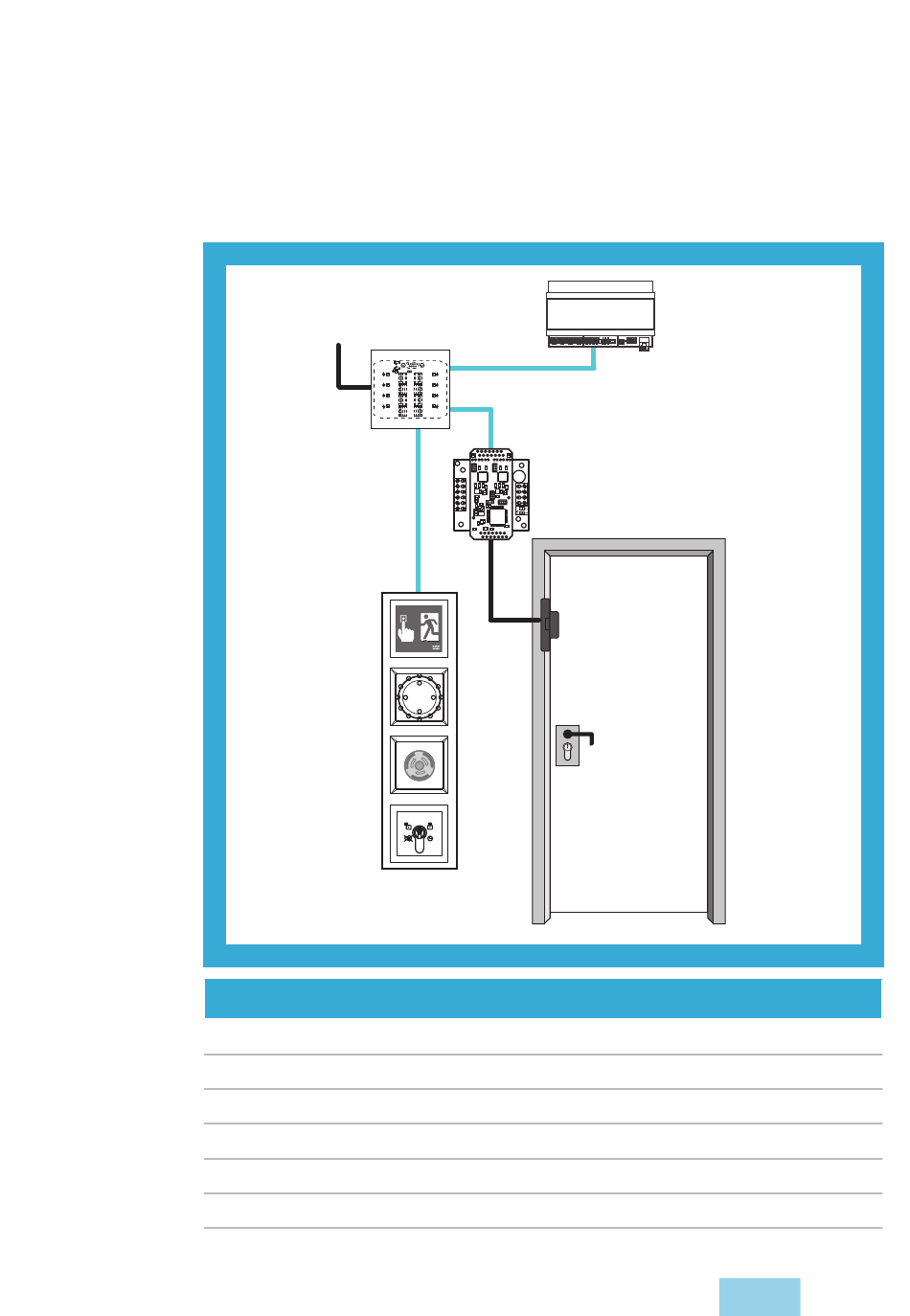

Abb. 4 :
Hi-O Technology™
Türverkabelung
mit Verteiler
Tab. 4:
Hi-O Technology™
Türverkabelung
mit Verteiler
Installation – Topologie
24 VDC
Hi-O Technology™ – Türverkabelung mit Verteiler
maximale Gesamtleitungslänge
maximale Einzelleitungslänge
maximale Stichleitungslänge
minimaler Leitungsquerschnitt
Abschlusswiderstand
Topologie
50 m
10 m
10 m
0,5 mm²
120 Ω, am Verteiler aktivieren
Sternförmig zum Verteiler
