I
Tab. 1 :
Farbzuweisung bei
Verkabelung
Tab. 2 :
maximale Anzahl
von Adressen und
Geräten
DE
10

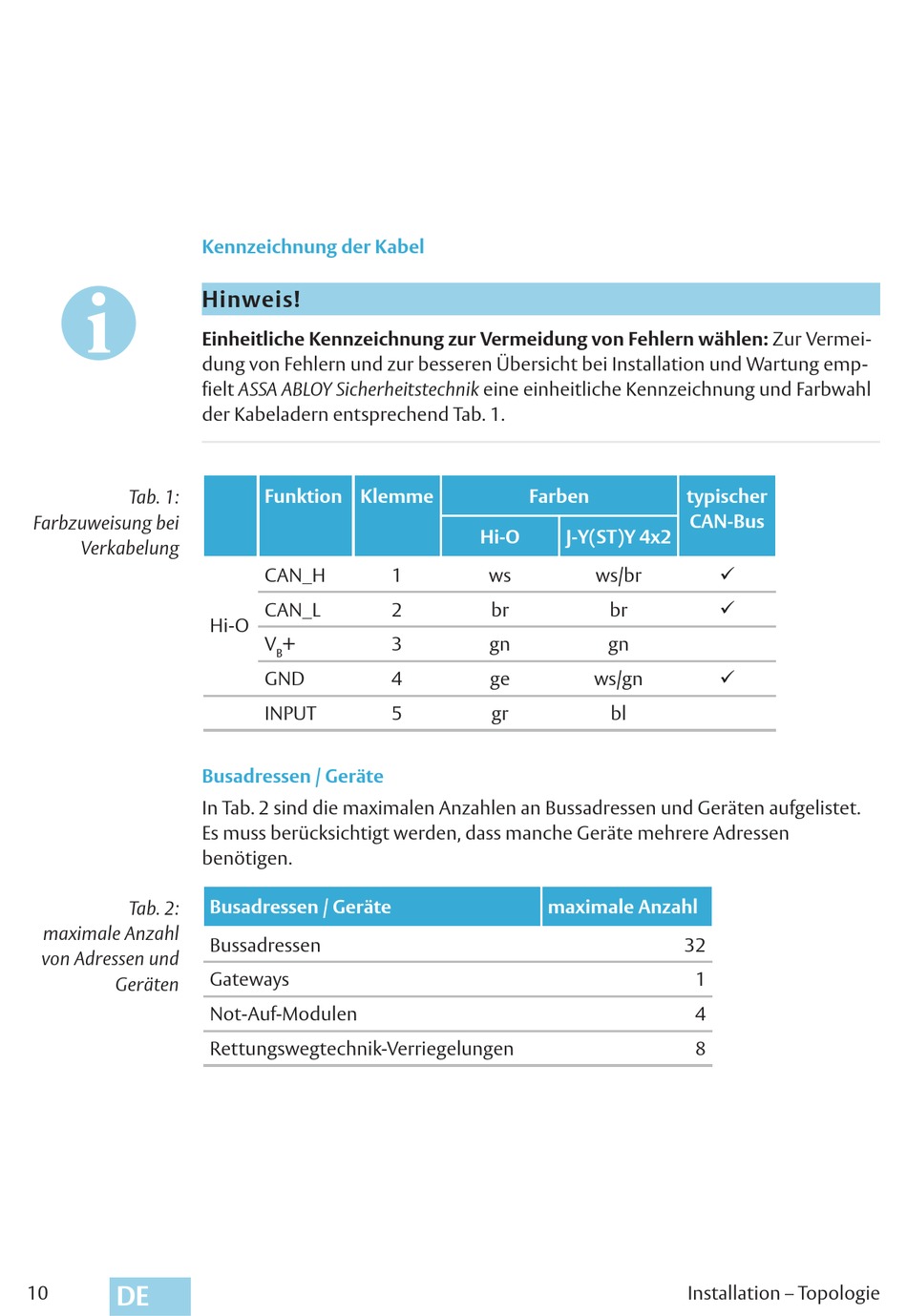

Kennzeichnung der Kabel
Hinweis!
Einheitliche Kennzeichnung zur Vermeidung von Fehlern wählen: Zur Vermei-
dung von Fehlern und zur besseren Übersicht bei Installation und Wartung emp-
fielt ASSA ABLOY Sicherheitstechnik eine einheitliche Kennzeichnung und Farbwahl
der Kabeladern entsprechend Tab. 1.
Funktion Klemme
CAN_H
CAN_L
Hi-O
V
+
B
GND
INPUT
Busadressen / Geräte
In Tab. 2 sind die maximalen Anzahlen an Bussadressen und Geräten aufgelistet.
Es muss berücksichtigt werden, dass manche Geräte mehrere Adressen
benötigen.
Busadressen / Geräte
Bussadressen
Gateways
Not-Auf-Modulen
Rettungswegtechnik-Verriegelungen
Farben
Hi-O
1
ws
2
br
3
gn
4
ge
5
gr
maximale Anzahl
typischer
CAN-Bus
J-Y(ST)Y 4x2
ws/br
br
gn
ws/gn
bl
32
1
4
8
Installation – Topologie
