Inhaltszusammenfassung für effeff ACR 2000

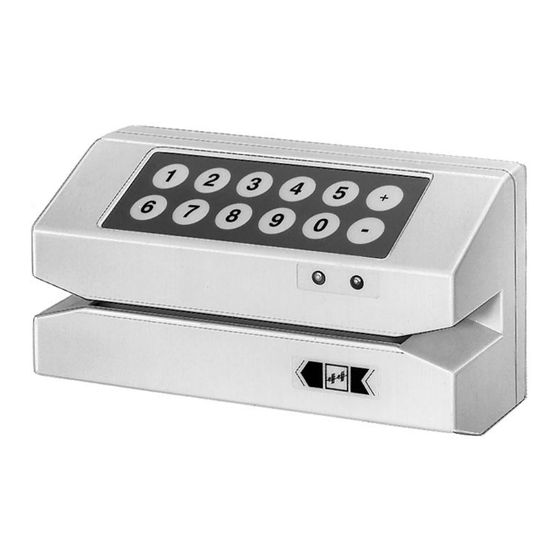

- Seite 1 Bedienungsanleitung Zutrittskontrollsystem für eine Tür bis zu 2000 effeff-codierten Karten ACR 2000 - konform 24.07.1996 P31061-03-000-01...
-
Seite 2: Inhaltsverzeichnis
12.7 Uhrzeit und Datum eingeben 12.8 Uhrzeit und Datum löschen 13.0 Zubehör 13.1 Stellglieder (Türöffner) 13.2 Stellglieder (Elektro-Sicherheitsschloß) 13.3 Spannungsversorgungen 13.4 Spannungsversorgung - Platinenversionen 13.5 Akkumulatoren 13.6 ID-Karten 14.0 Begriffserklärungen 15.0 Leitungslängen/Typen 16.0 Reinigung von ACR 2000 und ID-Karten 17.0 Technische Daten... -
Seite 3: Sicherheitshinweise
Bedienungsanleitung 1.0 Sicherheitshinweise Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Sie erhalten wichtige Hinweise zur Montage, Programmierung und Bedienung. Benutzen Sie das Gerät nur: - bestimmungsgemäß und - in technisch einwandfreiem und ordnungsgemäß eingebautem Zustand - gemäß... -
Seite 4: Anwendungen/Funktionen
Türe kann geöffnet werden. Die Freigabezeit richtet sich nach der Einstellung der DIP-Schalter. Außerdem übernimmt der ACR 2000 die Türüberwachung. Bei Einsatz eines Türöffners mit Rückmeldekontakt meldet dieser, ob die Tür geöffnet oder geschlossen ist. Nach Ablauf der eingestelltenTüröffnungszeit kann der ACR 2000 an einer Einbruchmeldeanlage oder durch einen Alarmgeber (Signallampe, Blitzsignal, Sirene etc.) mittels Schließkontakt einen Alarm... -
Seite 5: Montage
Mit Hilfe dieses Sockels können die Zuleitungen seitlich eingeführt werden. Der ACR 2000 sollte in geeigneter Höhe montiert werden. Die ideale Montagehöhe ist auf der Höhe des waagerechten Unterarms, wenn der Arm abgewinkelt ist. In der Praxis hat sich eine Montagehöhe zwischen 1m und 1,1m bewährt. -
Seite 6: Anschlußbelegung
Bedienungsanleitung 5.0 Anschlußbelegung Gleichspannungsquelle 9 ... 12V DC EI N Türöffner mit Türrückmeldekontakt Türüberwachung Türüberwachung Freigabe-Relais (Schließer) Freigabe-Relais (Wechsler) Freigabe-Relais (Öffner) ext. Türöffner-Taster externer Türöffner-Taster muß sich im gesicherten ext. Türöffner-Taster Bereich befinden Alarm-Relais (Öffner) - Einbruchmelderzentrale, Alarm-Relais (Wechsler) - Zeitrelais für akustischen Signalgeber, Alarm-Relais (Schließer) - optischer Signalgeber,... -
Seite 7: Anschlüsse Des Acr 2000
Bedienungsanleitung 6.0 Anschlüsse des ACR 2000 Freigaberelais Klemmen 14, 15 und 16 Das Freigaberelais ist ein potentialfreier Wechselkontakt. Wird ein Arbeitsstrom-Türöffner verwendet, so wird dieser an die Klemmen 15 und 16 angeschlossen. Bei einem Ruhestrom-Türöffner werden die Klemmen 14 und 15 verwendet. - Seite 8 Ausweis beide Zeitzonen zugeordnet. Wird keine zeitliche Unterscheidung von Zutrittskontrollrechten gewünscht, so bleiben die Klemmen 6 und 7 unbeschaltet. Der ACR 2000 hat somit nur eine Zeitzone die rund um die Uhr wirksam ist, der somit sämtliche Ausweise zugewiesen werden.
-
Seite 9: Einstellung Der Dip-Schalter
Bewahren Sie Ihren Programmierkartensatz an einem sicheren Ort auf, um Manipulationen der Zutrittsrechte auszuschließen. Bei Verlust einer oder mehreren Programmierkarten muß der ACR 2000 ins Werk zurückgeschickt werden. Schicken Sie die ggf. noch vorhandenen Programmierkarten zusammen mit dem ACR 2000 ins Werk zurück. -
Seite 10: Die Handhabung Der Id-Karten
Bedienungsanleitung Anmerkung: Wenn Sie in die verschiedenen Modi umschalten, und es erfolgt für 8 Sekunden keine Reaktion, so schaltet der ACR 2000 automatisch in den normalen Betriebsmodus zurück. Ein sofortiges Umschalten in den Betriebsmodus wird durch erneutes Lesen der jeweiligen Programmierkarte erreicht. -
Seite 11: Erstinbetriebnahme
Bedienungsanleitung 10.0 Erstinbetriebnahme Nach Anlegen der Betriebsspannung leuchtet die gelbe LED dauernd. Lesen Sie jetzt die RESET-Karte. Die rote und gelbe LED leuchten gemeinsam für ca. 10 Sek. auf. Sämtliche Systemspeicher werden gelöscht. Danach blinkt die gelbe LED im 2-Sekundentakt - das Gerät ist betriebsbereit. 11.0 Betriebsanzeigen - Bedeutung der LEDs LED- LED-... -
Seite 12: Programmierung
Sie mittels der externen Zeitschaltuhr zwei Zeitzonen definieren. Während der Berechtigung der ID-Karte muß die jeweilige Zeitzone vorliegen. Die Zeitschaltuhr läßt sich ggf. manuell bedienen, so daß dem ACR 2000 die gewünschte Zeitzone simuliert werden kann. Öffnen oder schließen Sie den Schalter der Zeitschaltuhr entsprechend der gewünschten Zeitzone "A"... -
Seite 13: Id-Karten Berechtigen Über Die Tastatur
Unterliegen die ID-Karten die Sie sperren wollen einer zeitlichen Unterscheidung, so müssen Sie sicherstellen, daß der Zeitzonen-Kontakt die Stellung hat, für die der Sperrvorgang gültig sein soll. Die Zeitschaltuhr läßt sich ggf. manuell bedienen, so daß dem ACR 2000 die gewünschte Zeitzone simuliert werden kann. -
Seite 14: Türcode Programmieren
Geben Sie zuerst das aktuelle Datum, danach die aktuelle Uhrzeit ein, z.B. 28.06.96, 09:53 Uhr. Tastatureingabe: "2 8 0 6 9 6 + 0 9 5 3 +" Nach der Eingabe des zweiten "+" - Zeichens schaltet der ACR 2000 automatisch in den Betriebsmodus. -
Seite 15: Zubehör
Produkt 019 041, jedoch mit symmetrischer Fallenanordnung Stromaufnahme: 0,23 A Die aufgeführten Türöffner sind speziell auf den ACR 2000 abgestimmt. Die Türöffner dürfen nur mit 12V DC betrieben werden und müssen eine Freilaufdiode besitzen. Bei Verwendung anderer Typen kann keine Gewähr für die ordnungsgemäße Funktion der System... -
Seite 16: Stellglieder (Elektro-Sicherheitsschloß)
Bedienungsanleitung 13.2 Stellglieder (Elektro-Sicherheitsschloß ) Das Elektro-Sicherheitsschloß findet besonders in der Zutrittskontrolle seinen Einsatz. Es bietet eine hohe Sicherheit und im Gefahrenfall können Türen (von der jeweiligen Rauminnenseite) problemlos und unverzüglich begangen werden. Leistungsmerkmale: - 100%ED (Einschaltdauer) - selbstverriegelnd - permanente Öffnungsmöglichkeit von der Rauminnenseite - Panikfunktion - freilaufender Außendrücker elektrisch zuschaltbar - für Profil- Zylinder (Euro) -
Seite 17: Spannungsversorgungen
Bedienungsanleitung 13.3 Spannungsversorgungen 13.4 Spannungsversorgung - Platinenversionen 094 050 Netzteil 12V DC/300mA 057 530 Platinenversion von Art.-Nr. 012 135 - 1 Ausgang 12V DC stabilisiert - Abmessung 140x60 - 1 Ausgang 12V DC unstabilisiert - Gesamtstromentnahme: 300mA - Abmessungen: 151,5x45x79 010 686.01 Platinenversion von Art.-Nr. -
Seite 18: Id-Karten
Freilaufdiode Diode, zum Schutz vor zu hohen Spannungsspitzen. Durch Ausschalten der Spannung an der Türöffnerspule kann eine sehr hohe Induktionsspannung entstehen, die auf der Elektronik des ACR 2000 Schaden verursachen könnte. Die Freilaufdiode schließt diese Induktionsspannung kurz. eng.: ground: Bezeichnung für Masse ID-Karte Identifikations-Karte. -
Seite 19: Leitungslängen/Typen
12V DC 16.0 Reinigung von ACR 2000 und ID-Karten Reinigen Sie das ACR 2000-Gehäuse nur mit einem trockenen oder feuchten Tuch. Zum Reinigen des Lesekopfes verwenden Sie bitte das Reinigungsset 026 028.00. Wenn eine ID-Karte stark verschmutzt ist, können Sie mit einem feuchten Papiertaschentuch die Karte reinigen. -
Seite 20: Technische Daten
Stromaufnahme I_typ. 30 mA I_max. 100 mA Leistungsaufnahme 1 W (VA) Magnetkartentyp effeff-Codierung, Spur 2 Max. Belastbarkeit der 24 V/1 A potentialfreien Kontakte (Freigabe- und Alarm-Relais) TTL-Signal an Klemme4, 5 und 6 < 0,8 V high > 3,0 V Druckerschnittstelle RS 232 C max.
