effeff ePED Hi-O Technology Bus Installationsanleitung Seite 12

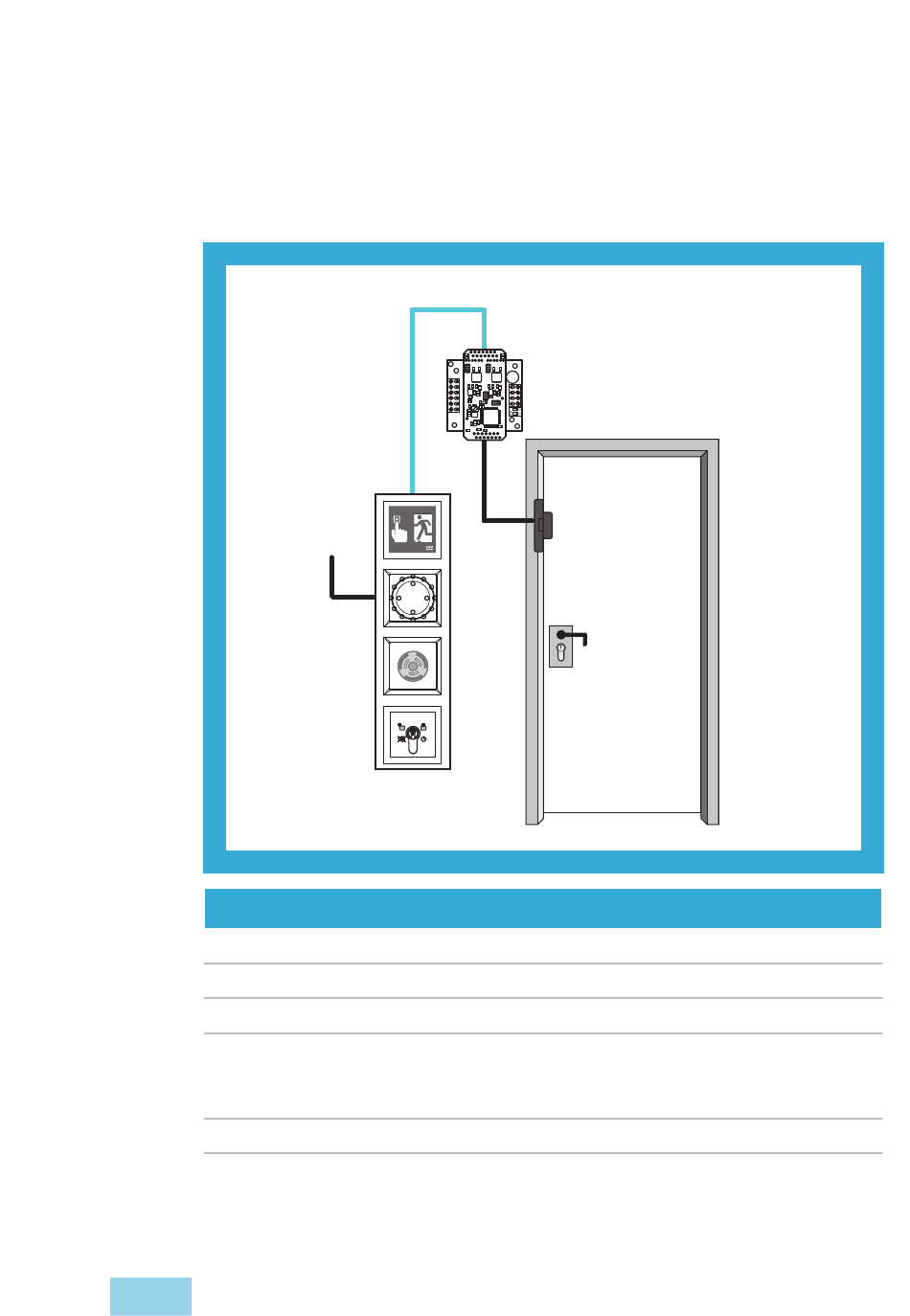

Abb. 3 :
Hi-O Technology™
Türverkabelung
Tab. 3:
Hi-O Technology™
Türverkabelung
DE
12
24 VDC
Hi-O Technology™ – Türverkabelung
maximale Einzelleitungslänge
maximale Stichleitungslänge
minimaler Leitungsquerschnitt
Abschlusswiderstand
Topologie
10 m
10 m
0,5 mm²
120 Ω, möglichst zentral aktivieren,
in diesem Beispiel am
ePED ® Not-Auf-Modul
Stern- oder Linientopologie
Installation – Topologie
