8.3.2 Navigieransicht
Im Untermenü
1
2
/../Betrieb
Zugriff Anzeige
Status Verrieg.
Anzeige
5

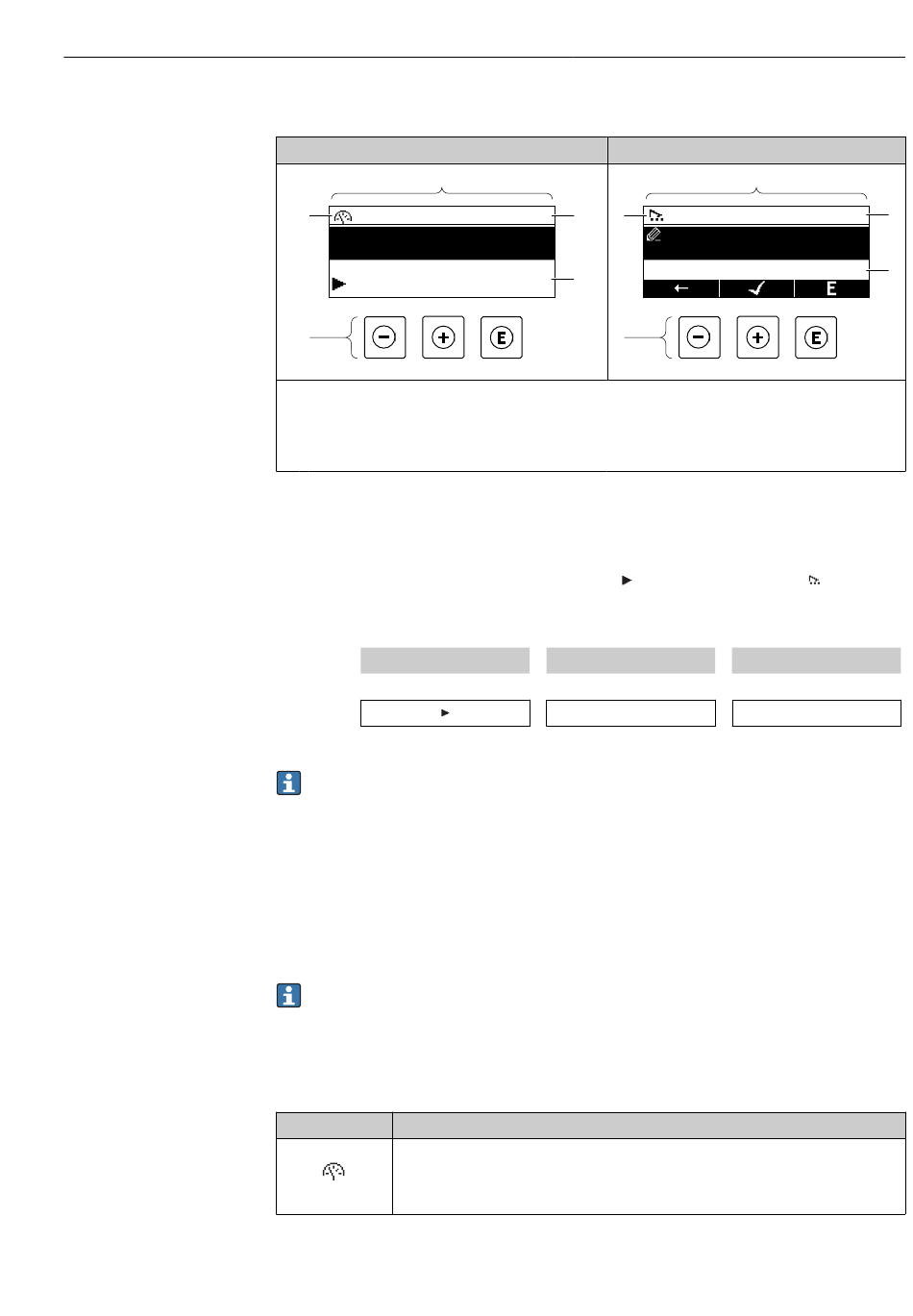

1 Navigieransicht
2 Navigationspfad zur aktuellen Position
3 Statusbereich
4 Anzeigebereich für die Navigation
5 Bedienelemente →  75
Navigationspfad
Der Navigationspfad zur aktuellen Position wird in der Navigieransicht links oben ange-
zeigt und besteht aus folgenden Elementen:
• Das Anzeigesymbol für das Menü/Untermenü ( ) bzw. dem Assistenten ( ).
• Ein Auslassungszeichen (/ ../) für dazwischen liegende Bedienmenüebenen.
• Name vom aktuellen Untermenü, Assistenten oder Parameter
Anzeigesymbol
↓
Beispiel
Zu den Anzeigesymbolen des Menüs: Kapitel "Anzeigebereich" →  71
Statusbereich
Im Statusbereich der Navigieransicht rechts oben erscheint:
• Im Untermenü
• Der Direktzugriffscode zum Parameter (z.B. 0022-1)
• Wenn ein Diagnoseereignis vorliegt: Diagnoseverhalten und Statussignal
• Im Assistenten
Wenn ein Diagnoseereignis vorliegt: Diagnoseverhalten und Statussignal
• Zu Diagnoseverhalten und Statussignal →  192
• Zur Funktionsweise und Eingabe des Direktzugriffscodes →  77
Anzeigebereich
Menüs
Symbol Bedeutung
Betrieb
Erscheint:
• Im Menü neben der Auswahl "Betrieb"
• Links im Navigationspfad im Menü Betrieb
2
3
0091-1
Bediener
4
5
A0013993-DE
Auslassungszeichen
↓
/ ../
Bedienungsmöglichkeiten
Im Assistenten
1
/../Messstoff wählen
Messstoff wählen
Flüssigkeit
Parameter
↓
Anzeige
3
4
A0013995-DE
