Montage
32
ø
20...70
ø
( 0.79...2.75)
4 x
SW 10
 11 Maßeinheit mm (in)

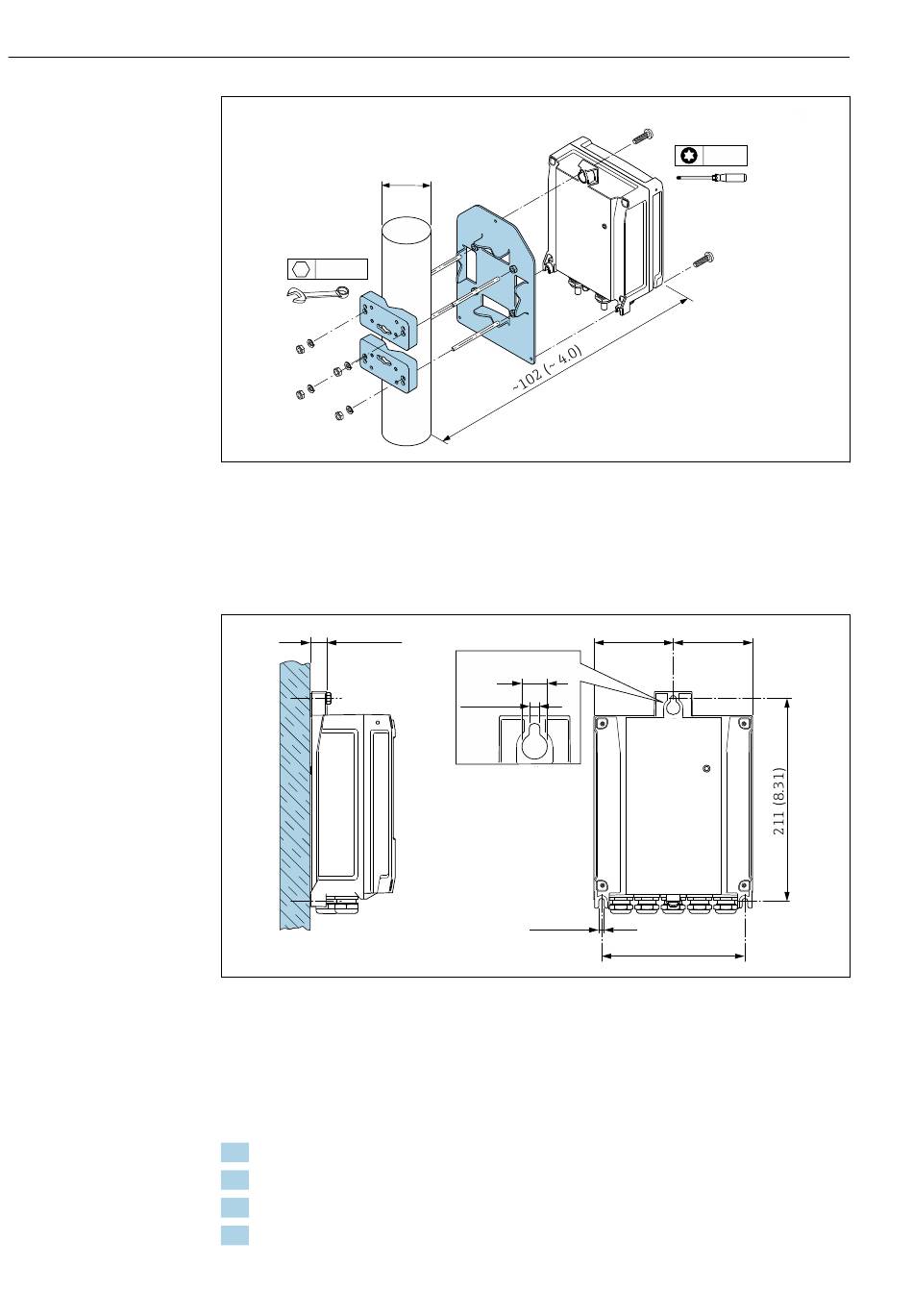

Wandmontage
Benötigtes Werkzeug:
Bohrmaschine mit Bohrer ⌀ 6,0 mm
17 (0.67)
 12 Maßeinheit mm (in)
L Abhängig vom Bestellmerkmal "Messumformergehäuse"
Bestellmerkmal "Messumformergehäuse"
• Option A, Alu, beschichtet: L =14 mm (0,55 in)
• Option D, Polycarbonat: L = 13 mm (0,51 in)
1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
Proline Promass F 500 Modbus RS485
=
L
5.8 (0.23)
5.8 (0.23)
3 x TX 25
=
149 (5.85)
Endress+Hauser
A0029051
A0029054
