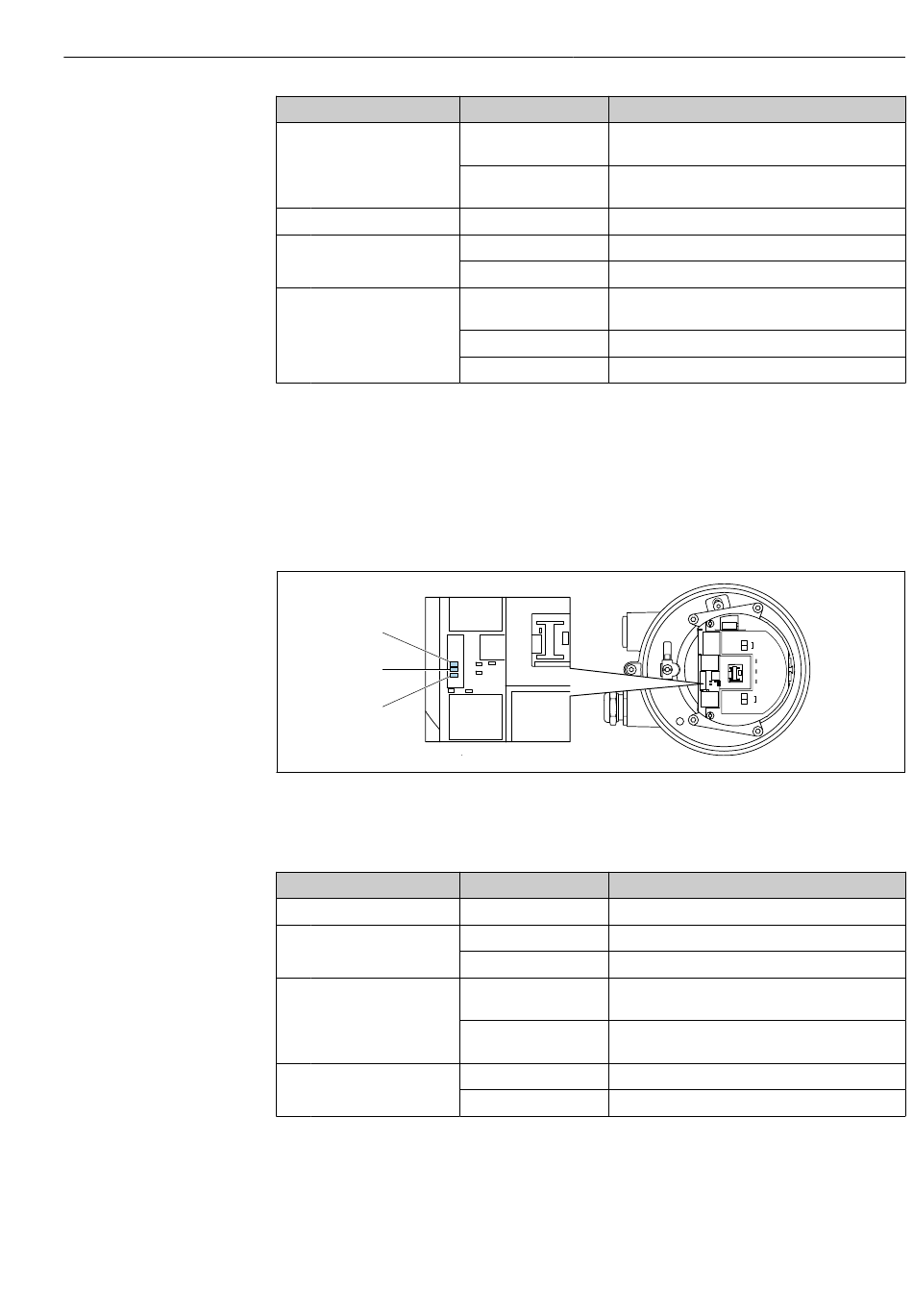

12.2.2 Anschlussgehäuse Messaufnehmer
Proline 500 – digital
Verschiedene Leuchtdioden (LED) auf der ISEM-Elektronik (Intelligentes Sensor Elektronik
Modul) im Anschlussgehäuse des Messaufnehmers liefern Informationen zum Gerätesta-
tus.
1
2
3
1 Kommunikation
2 Gerätestatus
3 Versorgungsspannung
LED
1 Kommunikation
2 Gerätestatus (Normalbe-
trieb)
2 Gerätestatus (Beim Auf-
starten)
3 Versorgungsspannung
Farbe Bedeutung
Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo-
ader.
Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem
beim Einlesen der Firmware.
– –
Aus Kommunikation nicht aktiv.
Weiß Kommunikation aktiv.
Nicht angeschlossen oder keine Verbindung herge-
stellt.
Gelb Angeschlossen und Verbindung hergestellt.
Gelb blinkend Serviceschnittstelle aktiv.
Farbe Bedeutung
Weiß Kommunikation aktiv.
Rot Fehler
Rot blinkend Warnung
Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo-
ader.
Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem
beim Einlesen der Firmware.
Grün Versorgungsspannung ist ok.
Aus Versorgungsspannung ist aus oder zu niedrig.
Diagnose und Störungsbehebung
64 B
Communication
63 A
Communication
Alarm
Power
61
L+
Power
62
L-
