Montage
34
WARNUNG
L
Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer
aus Guss haben ein hohes Eigengewicht.
Instabile Halterung bei Montage an einem nicht feststehenden Pfosten.
‣
Den Messumformer nur an einen feststehenden Pfosten mit einem stabilen Unter-
grund montieren.
1

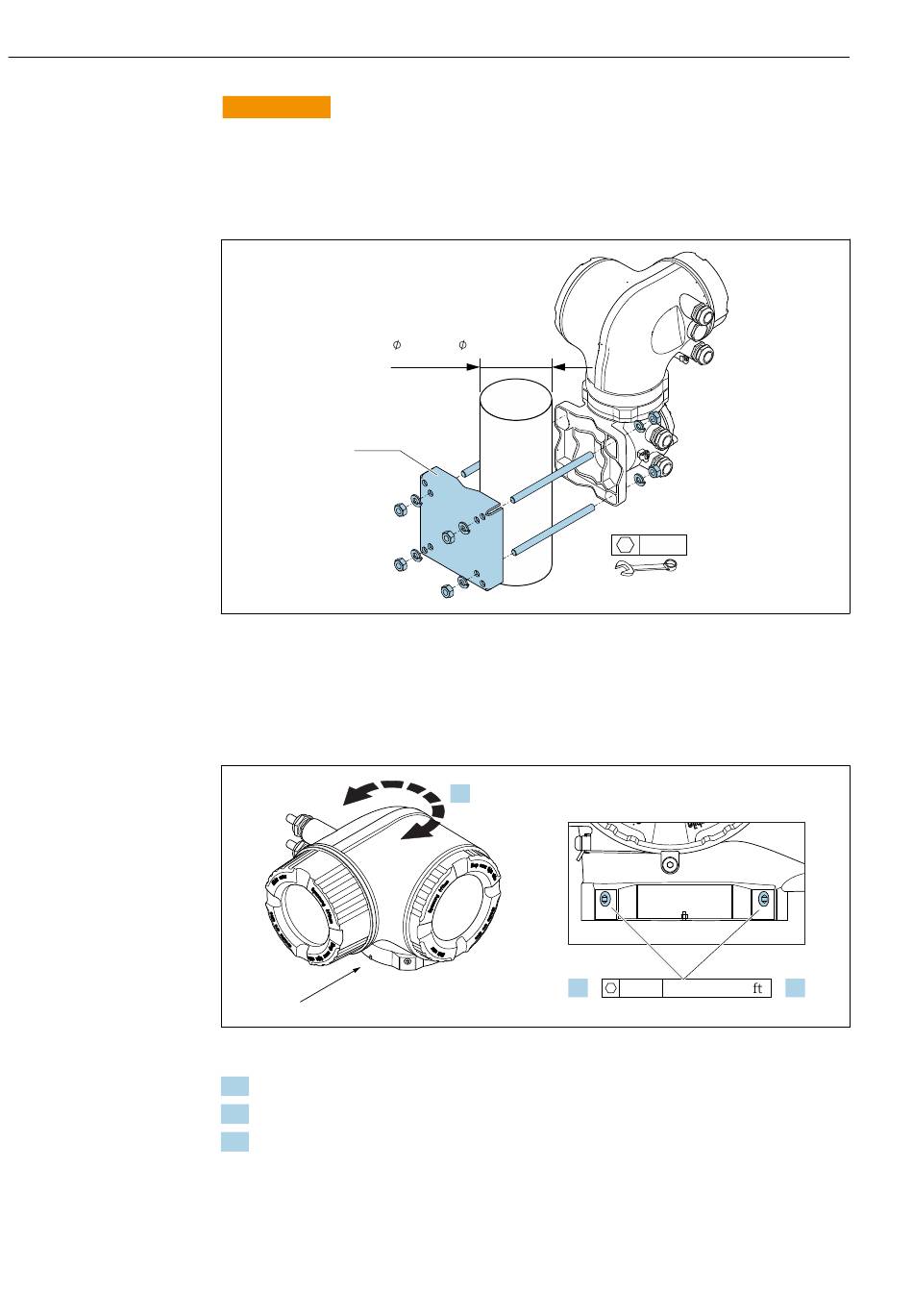

 14 Maßeinheit mm (in)
6.2.6 Messumformergehäuse drehen: Proline 500
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes-
sumformergehäuse gedreht werden.
A
 15 Ex-Gehäuse
1. Befestigungsschrauben lösen.
2. Gehäuse in die gewünschte Position drehen.
3. Befestigungsschrauben anziehen.
6.2.7 Anzeigemodul drehen: Proline 500
Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
20 70 ... ( 0.79 to 2.75)
2.
1.
Proline Promass F 500 Modbus RS485
4 x
SW 13
A
4 mm 7 Nm (5.2 lbf )
Endress+Hauser
A0029057
3.
