Endress+Hauser Proline Promass F 500 Betriebsanleitung Seite 190

Diagnose und Störungsbehebung
190
LED
2 Gerätestatus (Beim Auf-
starten)
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) Aus
Proline 500

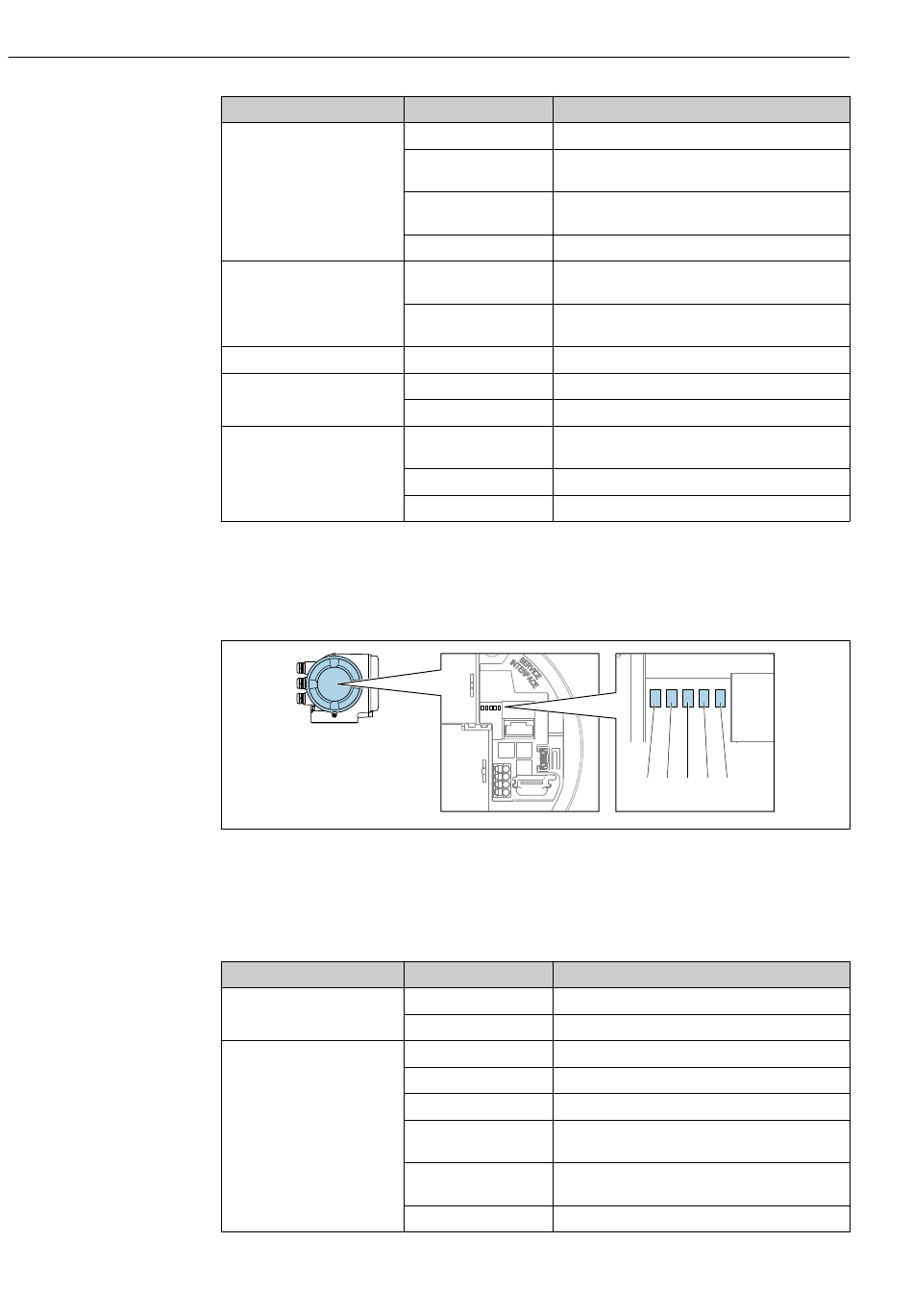

Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte-
status.
1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) aktiv
LED
1 Versorgungsspannung
2 Gerätestatus (Normalbe-
trieb)
Farbe Bedeutung
Grün blinkend Gerät ist nicht konfiguriert.
Rot blinkend Diagnoseereignis mit Diagnoseverhalten "Warnung"
ist aufgetreten.
Rot Diagnoseereignis mit Diagnoseverhalten "Alarm" ist
aufgetreten.
Rot blinkend/Grün Gerät startet neu.
Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo-
ader.
Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem
beim Einlesen der Firmware.
– –
Aus Kommunikation nicht aktiv.
Weiß Kommunikation aktiv.
Nicht angeschlossen oder keine Verbindung herge-
stellt.
Gelb Angeschlossen und Verbindung hergestellt.
Gelb blinkend Serviceschnittstelle aktiv.
Farbe Bedeutung
Aus Versorgungsspannung ist aus oder zu niedrig.
Grün Versorgungsspannung ist ok.
Aus Firmwarefehler
Grün Gerätestatus ist ok.
Grün blinkend Gerät ist nicht konfiguriert.
Rot Diagnoseereignis mit Diagnoseverhalten Alarm ist
aufgetreten.
Rot blinkend Diagnoseereignis mit Diagnoseverhalten Warnung
ist aufgetreten.
Rot blinkend/Grün Gerät startet neu.
Proline Promass F 500 Modbus RS485
1 2 3 4 5
Endress+Hauser
A0029629
