Elektrischer Anschluss
50
7.4 Messgerät anschließen: Proline 500
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
7.4.1 Verbindungskabel anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potenzialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
VORSICHT
L
Messungenauigkeit durch Kürzen des Verbindungskabels
‣
Das Verbindungskabel ist zur Installation vorbereitet und muss in der ausgelieferten
Länge verwendet werden. Ein Kürzen des Verbindungskabels kann die Messgenauig-
keit des Messaufnehmers beeinträchtigen.

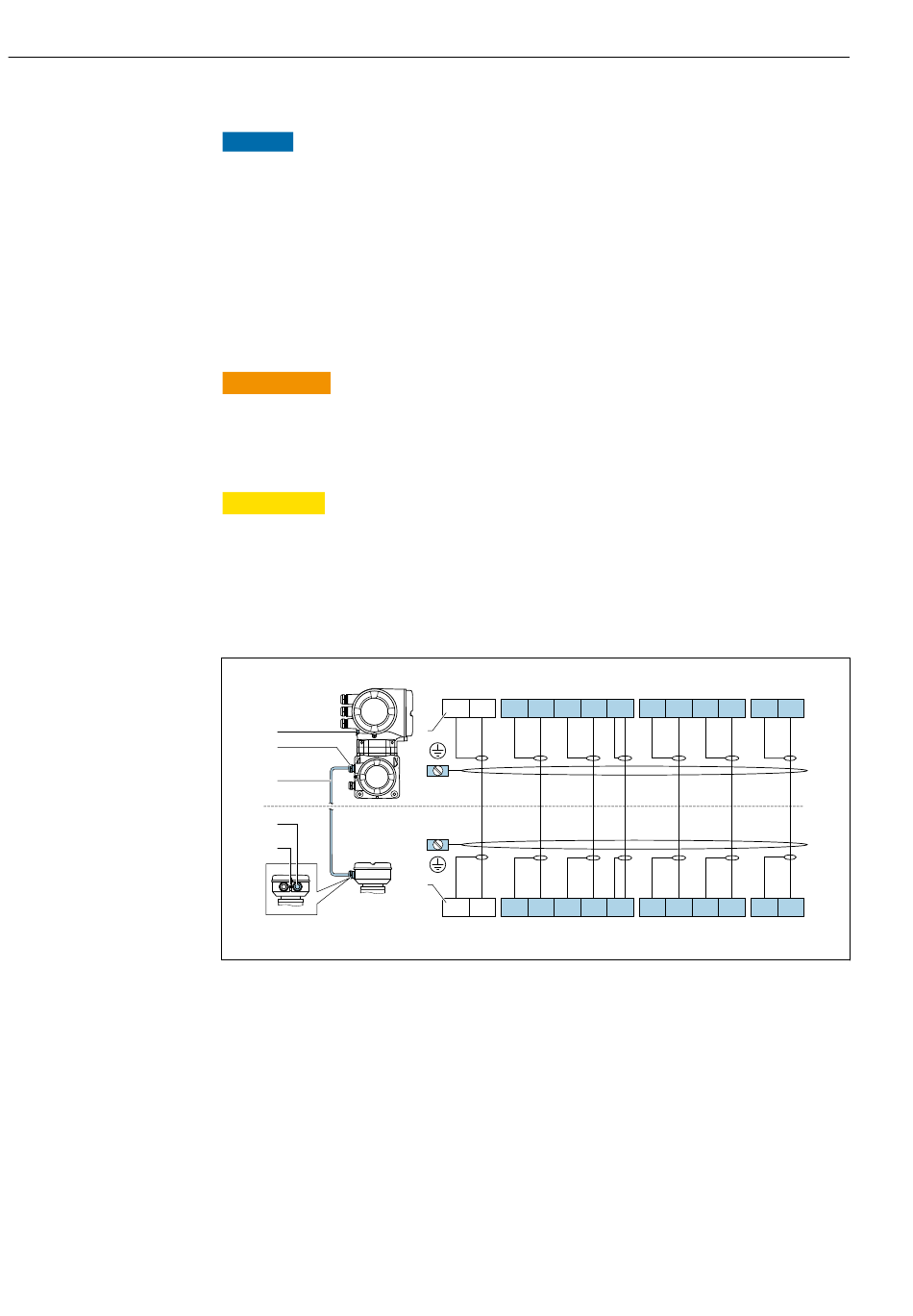

Klemmenbelegung Verbindungskabel
1
2
3
4
5
1 Schutzerde (PE)
2 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer
3 Verbindungskabel
4 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messaufnehmer
5 Schutzerde (PE)
X Klemmen X3, X4: Temperatursensor
Verbindungskabel am Anschlussgehäuse Messaufnehmer anschließen
Anschluss über Klemmen mit Bestellmerkmal "Gehäuse":
• Option A "Alu beschichtet" →  51
• Option B "Rostfrei" →  52
• Option L "Guss, rostfrei" →  51
Proline Promass F 500 Modbus RS485
TM2 TT TT TM TM
+ + +
TM2
X4 X3 12 11 10 9
6
6
X4 X3 12 11 10 9
TM2
+ + +
TM2 TT TT TM TM
GND S2 S2 S1 S1 ER
+ +
8 7 6 5 4 42
8 7 6 5 4 42
+ +
GND S2 S2 S1 S1 ER
Endress+Hauser
ER
+
41
41
+
ER
A0033694
