Endress+Hauser Proline Promass F 500 Betriebsanleitung Seite 55

Proline Promass F 500 Modbus RS485
Endress+Hauser
7.
9.

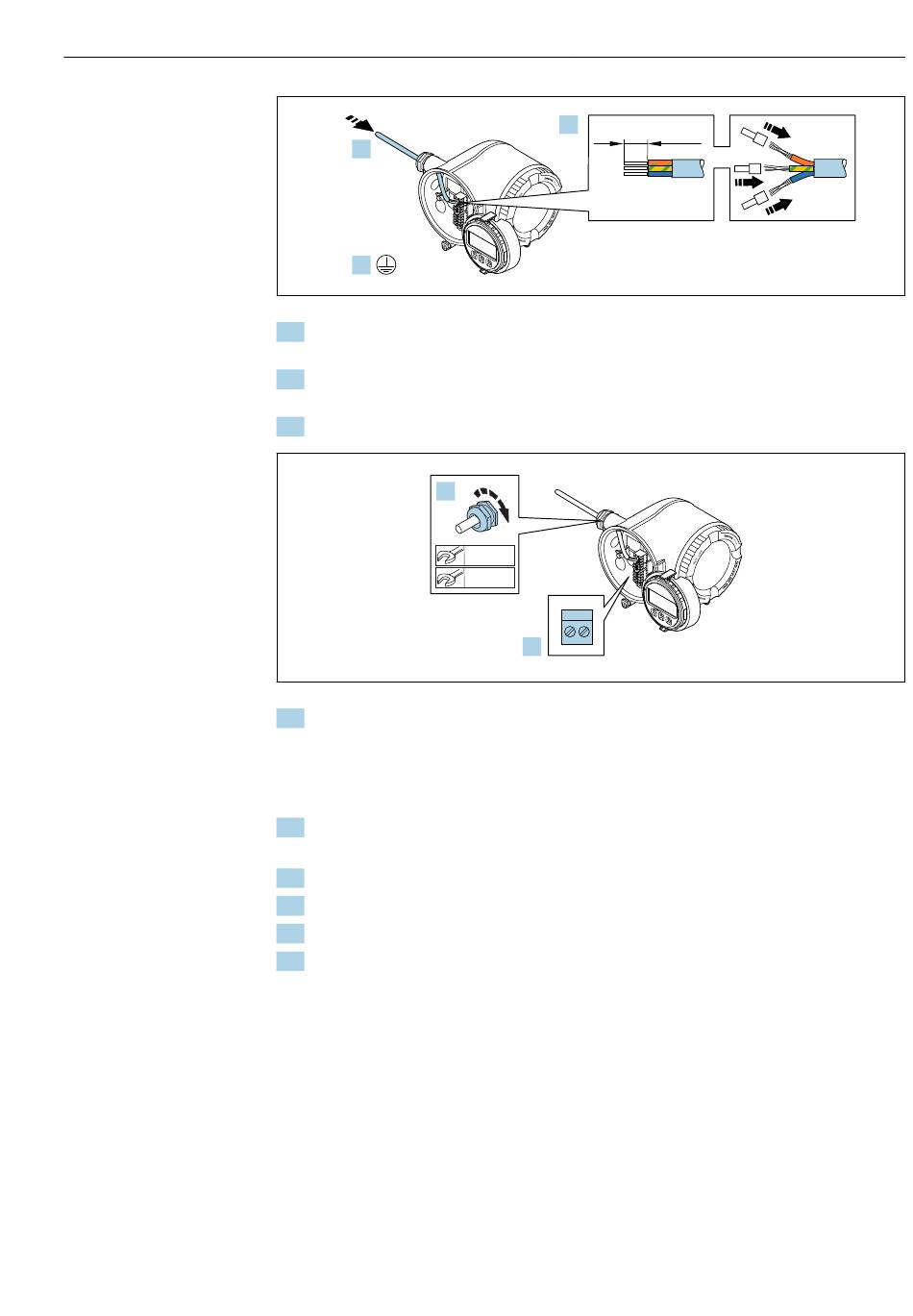

7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
9. Schutzleiter anschließen.
11.
10. Kabel gemäß Klemmenbelegung anschließen.
 Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf
einem Aufkleber in der Klemmenabdeckung dokumentiert.
Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem-
menabdeckung oder →  41.
11. Kabelverschraubungen fest anziehen.
 Der Anschluss der Kabel ist damit abgeschlossen.
12. Klemmenabdeckung zuklappen.
13. Halterung des Anzeigemoduls im Elektronikraum aufstecken.
14. Anschlussraumdeckel aufschrauben.
15. Sicherungskralle des Anschlussraumdeckels befestigen.
Kabel entfernen
Um ein Kabel wieder aus einer Klemmstelle zu entfernen:
8.
mm (in)
ES
C
–
+
E
22 mm
24 mm
10.
Elektrischer Anschluss
10 (0.4)
ES
C
–
+
E
A0029815
A0029816
55
