安装
安装
安装要求
应将设备垂直 (±20°) 安装在可承受其重量的表面上。
安装说明
安装显示屏
使用背板上的四个螺丝插孔安装显示屏。可以使用任何 Vesa 固定器或孔间距为 100 mm 的等效固定装置。
注意 确保螺丝从固定座上凸出的部分不超过 5 mm，以避免损坏电子器件。
注意 靠墙安装显示屏时，确保为 WLAN 天线留出足够的空间。

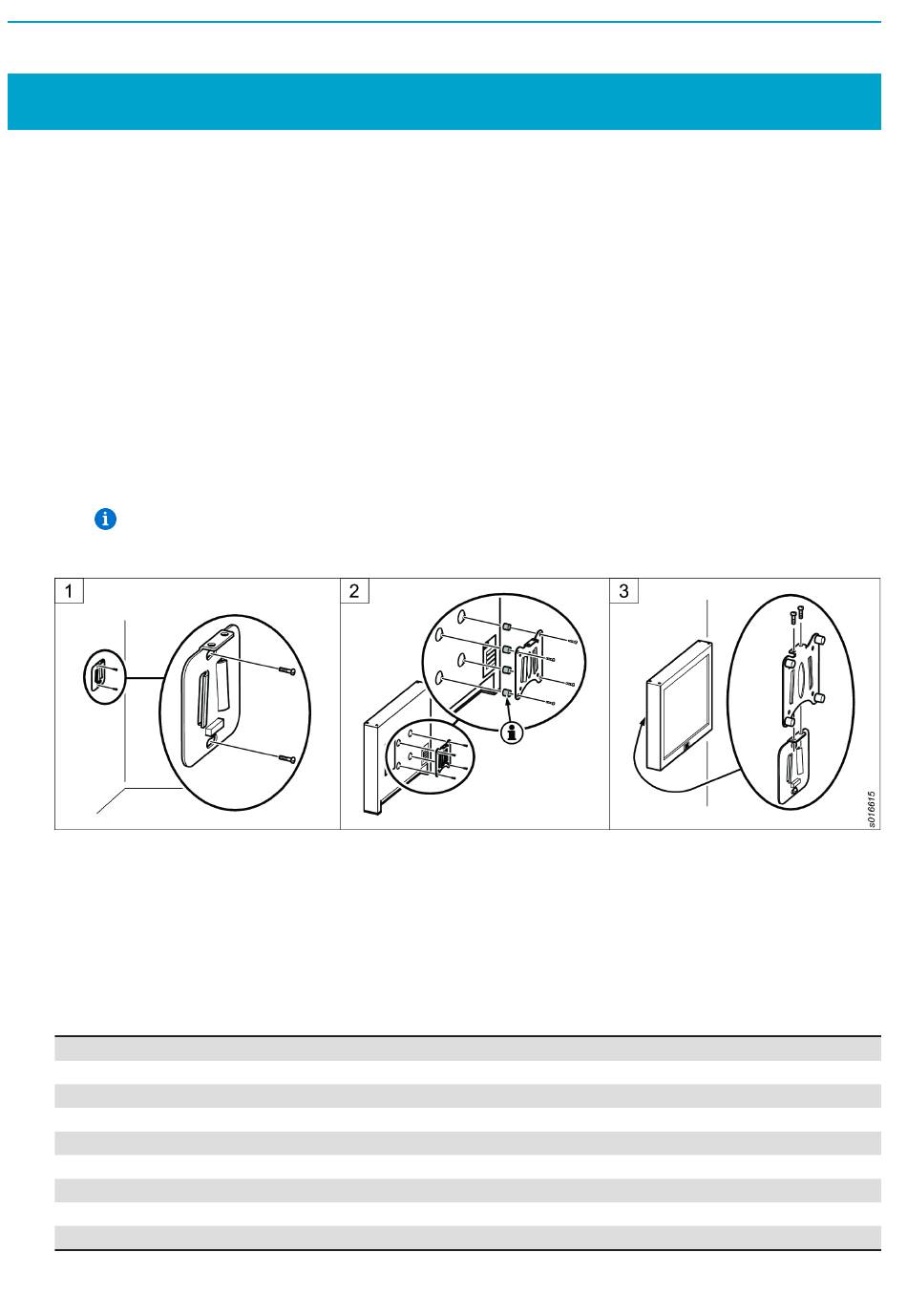

附带固定器的安装步骤如下：
将墙壁部件安装在合适的墙壁上。
1.
利用附带提供的螺丝和垫圈将显示屏部件安装到背板插孔中。不要使用任何垫圈。
2.
确保使用垫圈以避免损坏电子器件。
将显示屏挂在墙壁部件上，并用附带的螺丝将其固定。
3.
连接显示屏
将 WLAN 天线连接到连接器 (A)。
1.
将电源连接到连接器 (C)。
2.
根据需要连接其它设备。
3.
使用附带的线夹固定所有电缆。
4.
提供有下列连接器：
A
B
C
D
E
F
G
H
I
76
ZH
© Atlas Copco Industrial Technique AB - 9836 7057 00
无线网络 天线
麦克风输入
电源
千兆位 LAN 端口
线路输出
COM 端口
USB 端口
并行打印机端口
VGA 显示端口
MaxiDisplay 3
