MaxiDisplay 3
Asennus
Asennusta koskevat vaatimukset
Laite tulisi asentaa pystysuoraan (±20°) pinnalle, joka kestää sen painoa.
Asennusohjeet
Näytön asennus
Asenna näyttö käyttämällä taustalevyssä olevia neljää ruuvia. Mitä tahansa 100 mm Vesa -pidikettä tai
vastaavaa voidaan käyttää reikien välissä.
HUOMIO Varmista, että ruuvit eivät työnny ulospäin yli 5 mm asennuksessa elektroniikkavaurioiden
välttämiseksi.
HUOMIO Varmista, että WLAN -antennille on jätetty riittävästi tilaa asennettaessa näyttöä seinää vasten.

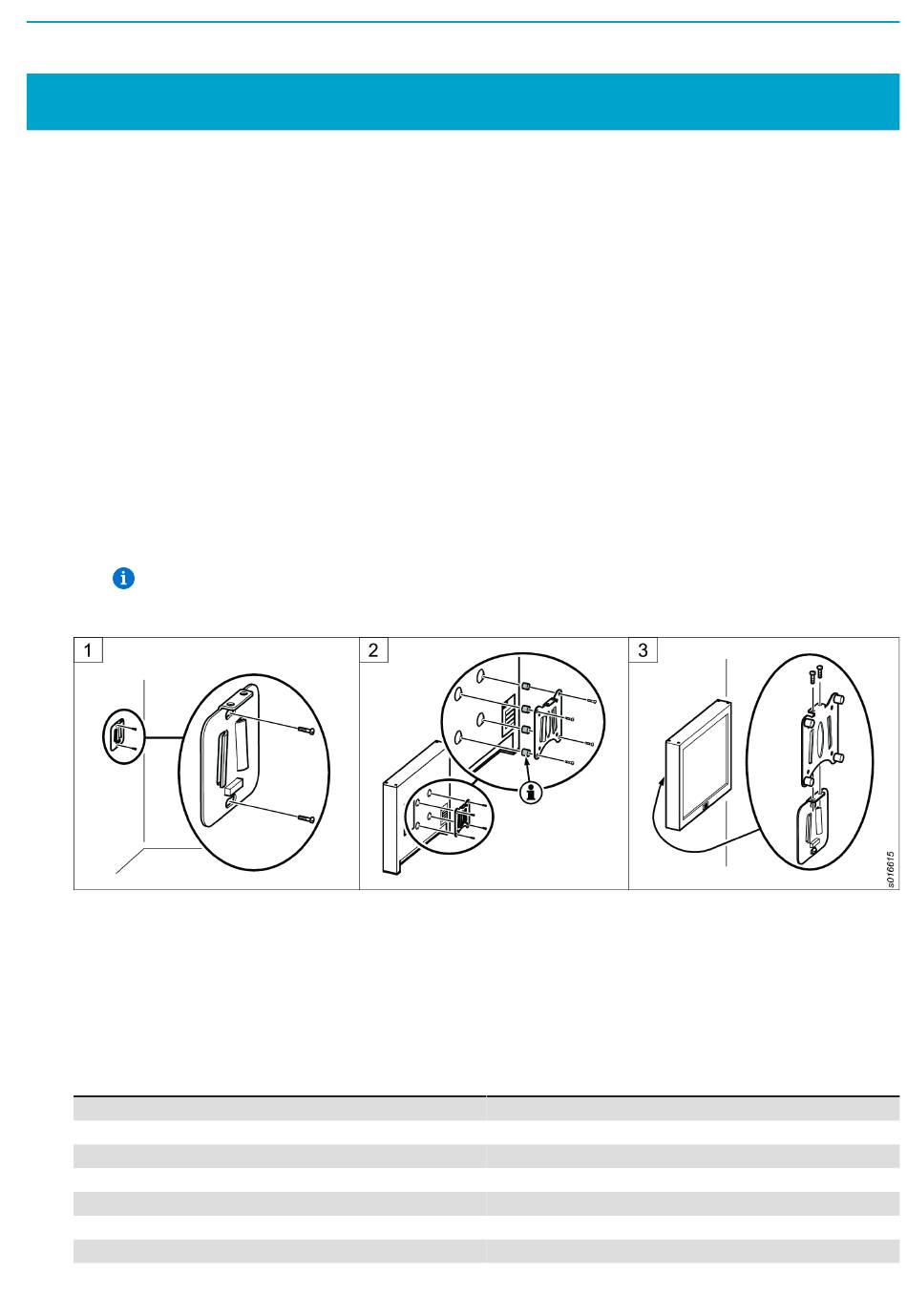

Mukana toimitettu pidike asennetaan seuraavalla tavalla:
1.
Asenna seinäosat tarkoitusta vastaavaan seinään.
2.
Asenna näyttöosat taustalevyn pidikkeisiin käyttämällä mukana toimitettuja ruuveja ja välipaloja. Älä
käytä aluslevyjä.
Varmista, että käytät välipaloja elektroniikkavaurioiden välttämiseksi.
3.
Ripusta näyttö seinäosiin ja lukitse se käyttämällä mukana toimitettuja ruuveja.
Näytön kytkentä
1.
Asenna WLAN -antenni liittimeen (A).
2.
Liitä virransyöttö liittimeen (C).
3.
Liitä muut haluamasi laitteet.
4.
Lukitse kaikki kaapelit mukana toimitetuilla kaapelikiinnikkeillä.
Käytettävissä ovat seuraavat liittimet:
A
B
C
D
E
F
G
FI
© Atlas Copco Industrial Technique AB - 9836 7057 00
WLAN -antenni
Mikrofonin IN -liitäntä
Virransyöttö
Gigabit LAN -liitännät
Line out -liitäntä
COM -liitäntäportit
USB -liitännät
Asennus
