Installatie
Installatie
Installatievereisten
Monteer de eenheid verticaal (±20°) op een ondergrond die het gewicht kan dragen.
Installatie-instructies
Het display monteren
Monteer het display door de vier schroeven in het achterpaneel aan te brengen. Gebruik een Vesa-houder
of een gelijksoortige houder met een afstand van 100 mm tussen de gaten.
KENNISGEVING Voorkom schade aan de elektronica door ervoor te zorgen dat de schroeven niet meer
dan 5 mm uit de montageopeningen steken.
KENNISGEVING Laat wanneer u het display tegen een wand monteert voldoende ruimte over voor de
WLAN-antenne.

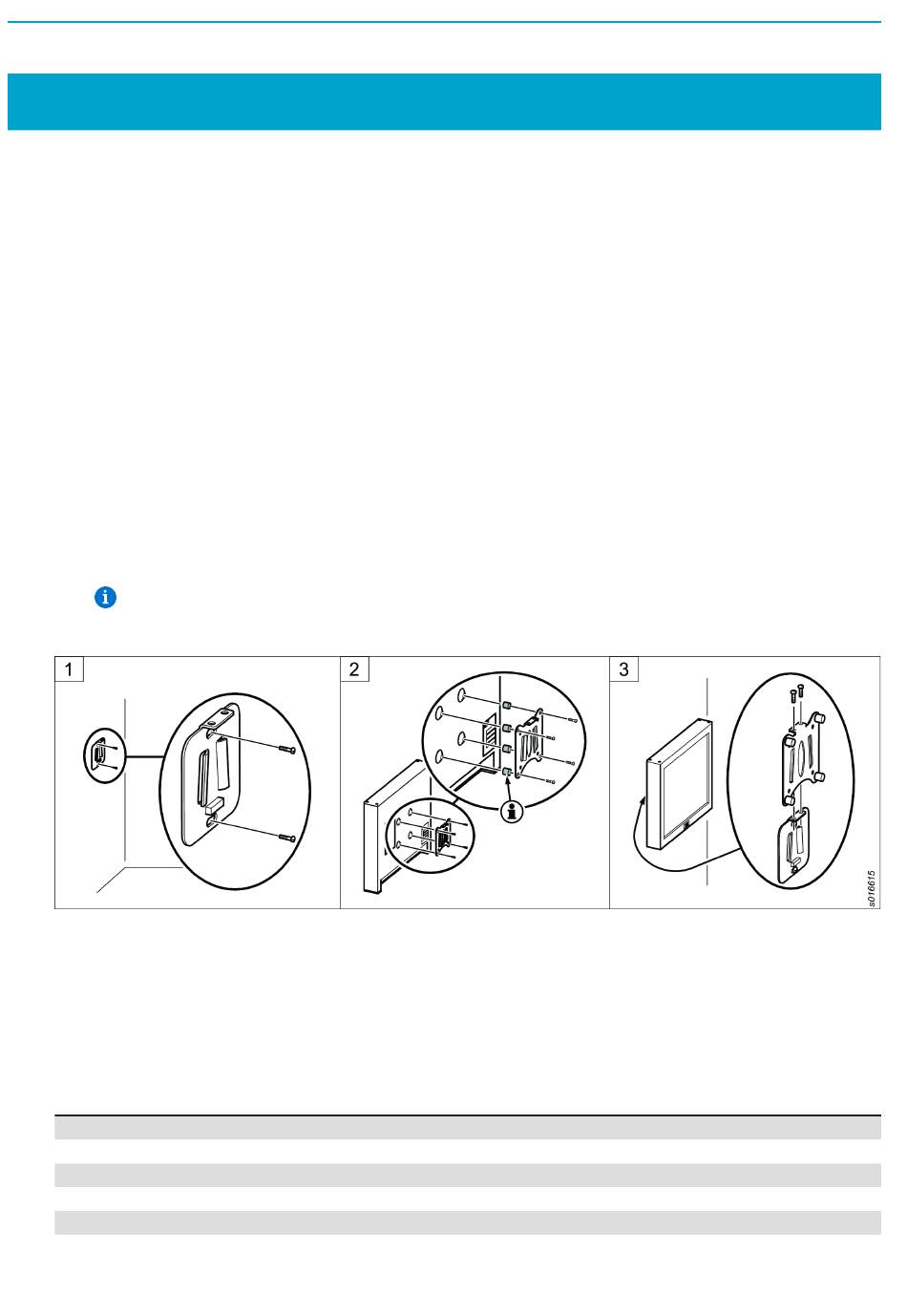

De meegeleverde houder wordt als volgt gemonteerd:
1.
Monteer het wandonderdeel op een geschikte wand.
2.
Monteer het displayonderdeel door schroeven en afstandstukjes door de openingen in het achterpa-
neel te steken. Gebruik geen ringen.
Gebruik de afstandstukken. Zo voorkomt u beschadiging van de elektronica.
3.
Hang het display op het wandonderdeel en maak het vast met de meegeleverde schroeven.
Het display aansluiten
1.
Sluit de WLAN-antenne op de connector (A) aan.
2.
Sluit de voeding op de connector (C) aan.
3.
Sluit zo nodig overige apparatuur aan.
4.
Zet alle kabels vast met de meegeleverde kabelklemmen.
De volgende connectors zijn beschikbaar:
A
B
C
D
E
F
48
NL
© Atlas Copco Industrial Technique AB - 9836 7057 00
WLAN-antenne
Microfoon in
Voedingsbron
Gigabit LAN-poorten
Lijn uit
COM-poorten
MaxiDisplay 3
