MaxiDisplay 3
Installation
Installationsanforderungen
Das Gerät sollte vertikal (±20°) auf einer Fläche montiert sein, die sein Gewicht trägt.
Montageanleitung
Montage des Displays
Montieren Sie das Display mittels der vier Schrauben auf der Rückseite. Jeder Vesa-Halter oder ein
gleichwertiges System mit einem Lochabstand von 100 mm kann verwendet werden.
HINWEIS Achten Sie darauf, dass die Schrauben nicht mehr als 5 mm aus dem Halter herausragen, da-
mit die Elektronik nicht beschädigt wird.
HINWEIS Achten Sie bei der Montage des Displays darauf, dass ausreichend Freiraum für die WLAN An-
tenne zur Wand hin verbleibt.

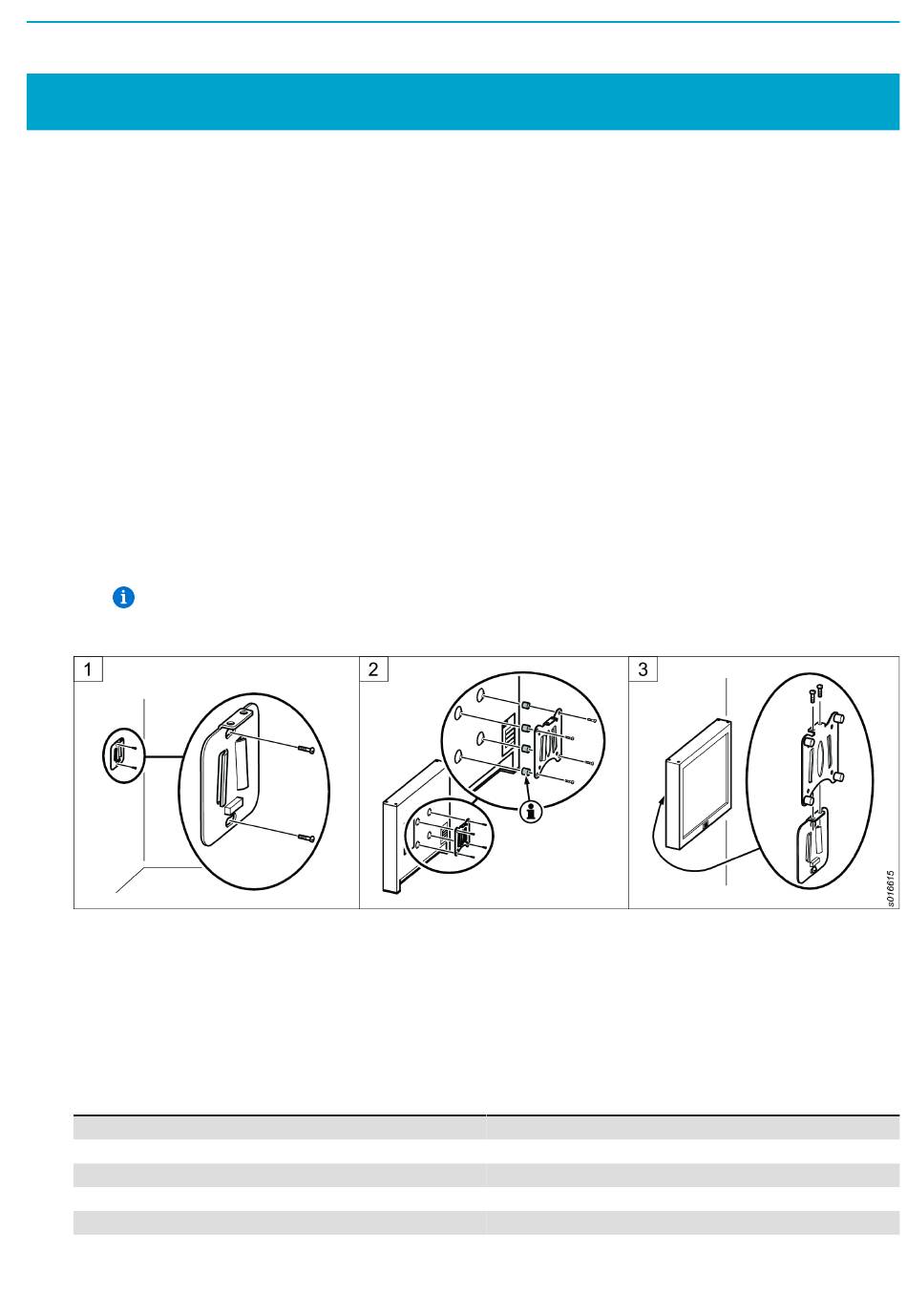

Der mitgelieferte Halter wird wie folgt montiert:
1.
Das Wandteil an einer geeigneten Wand anbringen.
2.
Das Display selbst mit den mitgelieferten Schrauben und Abstandshaltern an die Halter auf der
Rückseite montieren. Keine Unterlegscheiben verwenden.
Verwenden Sie ausschließlich die Abstandshalter, damit die Elektronik nicht beschädigt wird.
3.
Hängen Sie das Display an das Wandteil und sichern Sie es mit den mitgelieferten Schrauben.
Schließen Sie das Display an
1.
Montieren Sie die WLAN-Antenne an den Anschluss (A).
2.
Verbinden Sie die Stromversorgung mit dem Anschluss (C).
3.
Schließen Sie andere Ausrüstung nach Wunsch an.
4.
Sichern Sie alle Kabel mit den mitgelieferten Kabelklemmen.
Folgende Anschlüsse sind verfügbar:
A
B
C
D
E
F
DE
© Atlas Copco Industrial Technique AB - 9836 7057 00
WLAN-Antenne
Mikrophon
Stromversorgung
Gigabit LAN Ports
Ausgangsleitung
COM-Ports
Installation
19
