Installazione
Installazione
Requisiti di installazione
L'unità deve essere installata in posizione verticale (±20°), su una superficie in grado di sostenerne il pe-
so.
Istruzioni di installazione
Montaggio del display
Il display deve essere fissato in posizione mediante i quattro tasselli a vite posti sul pannello posteriore.
Può essere utilizzata qualunque staffa Vesa, o equivalente, con una distanza di 100 mm tra un foro e l'al-
tro.
NOTA Assicurarsi che le viti non sporgano di oltre 5 mm dall'attacco, per evitare di danneggiare i compo-
nenti elettronici.
NOTA Se il display viene installato su una parete, assicurarsi di lasciare uno spazio sufficiente per l'anten-
na WLAN.

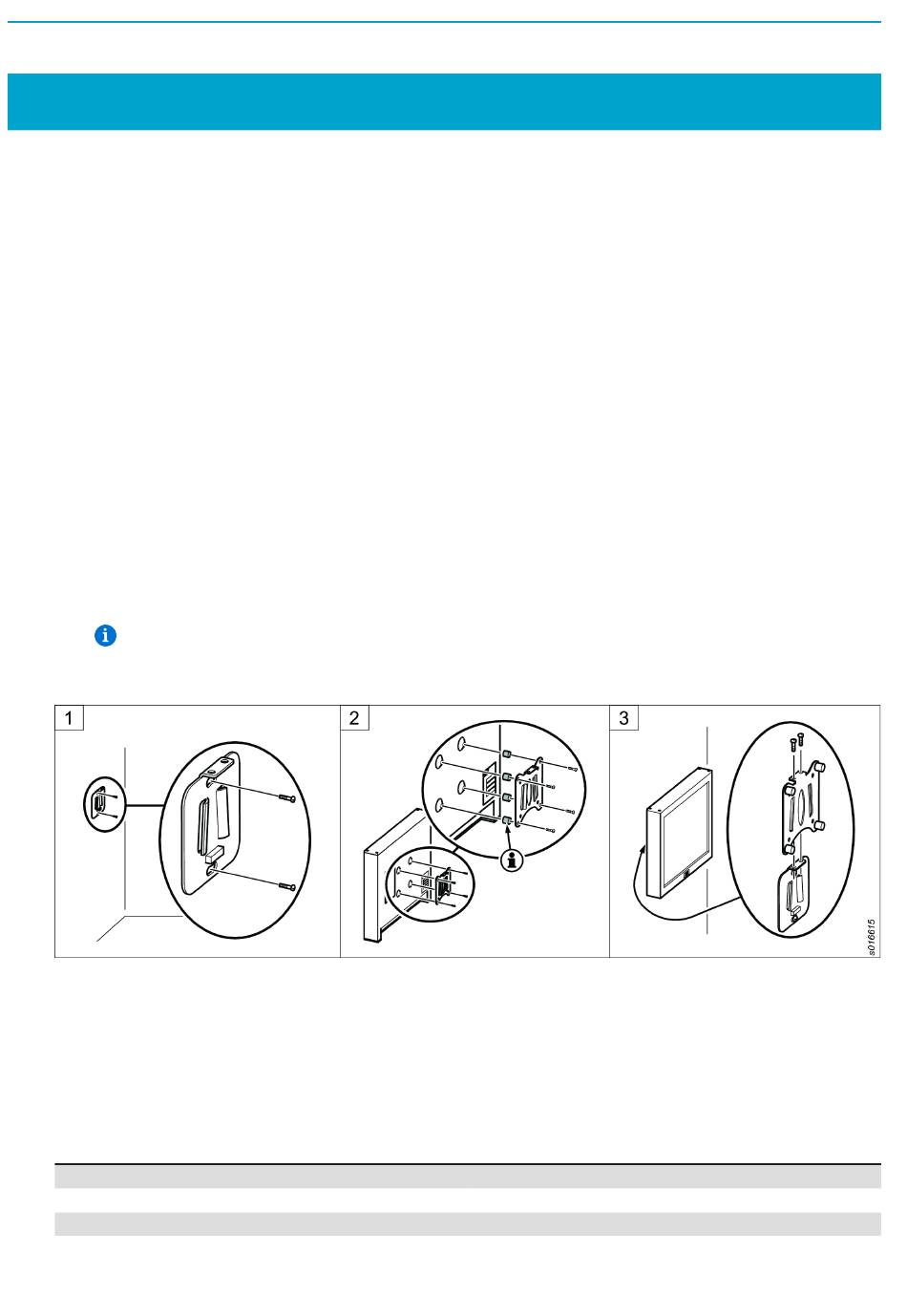

La staffa fornita in dotazione deve essere installata nel modo seguente:
1.
Installare la staffa a muro su una parete di tipo adeguato.
2.
Quindi fissare la staffa del display utilizzando gli inserti presenti sul pannello posteriore, e le viti e i di-
stanziali forniti in dotazione. Non utilizzare rondelle.
Assicurarsi di installare i distanziali, al fine di prevenire il danneggiamento dei componenti elet-
tronici.
3.
Installare il display sulla staffa a muro e fissarlo in posizione mediante le viti fornite in dotazione.
Collegamento del display
1.
Installare l'antenna WLAN sul connettore (A).
2.
Collegare l'alimentatore al connettore (C).
3.
Collegare gli altri elementi dell'apparecchiatura nel modo desiderato.
4.
Fissare tutti i cavi con i morsetti serracavo forniti in dotazione.
Sono disponibili i seguenti tipi di connettore:
A
B
C
D
40
IT
© Atlas Copco Industrial Technique AB - 9836 7057 00
Antenna WLAN
Ingresso microfono
Alimentazione
Porte LAN Gigabit
MaxiDisplay 3
