Installation
Installation
Prescriptions d'installation
L'appareil doit être monté verticalement (±20°) sur une surface capable de supporter son poids.
Instructions d'installation
Montage de l'afficheur
Monter l'afficheur à l'aide des quatre inserts filetés du panneau arrière. On pourra utiliser n'importe quel
support Vesa ou équivalent avec un entraxe de perçage de 100 mm.
AVIS S'assurer que les vis ne dépassent pas de plus de 5 mm de la fixation pour éviter d'endommager
l'électronique.
AVIS Veiller à laisser un espace suffisant pour l'antenne WLAN lors du montage de l'afficheur contre un
mur.

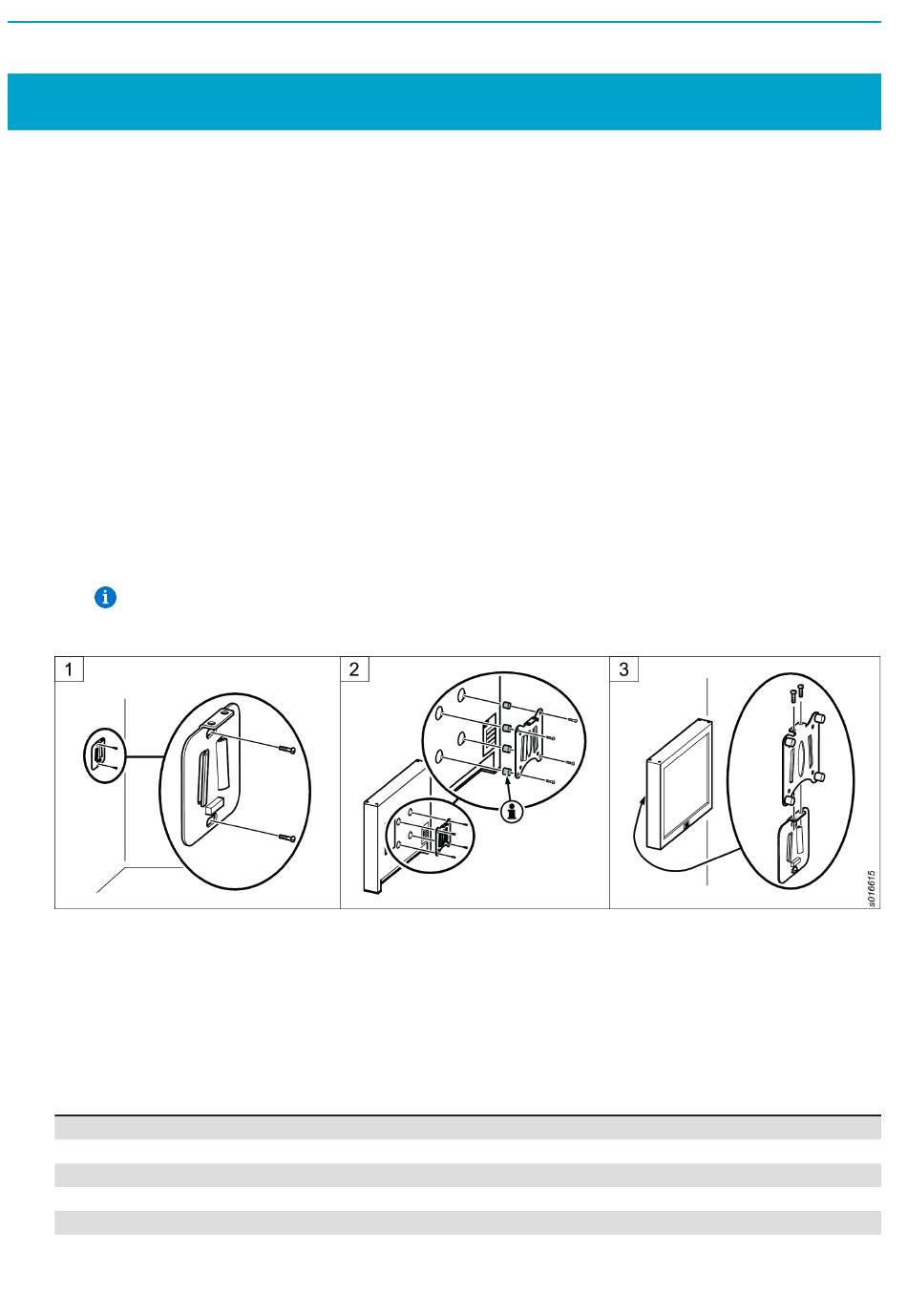

Le support fourni se fixe comme suit :
1.
Fixer la pièce murale sur un mur approprié.
2.
Fixer la pièce afficheur sur les inserts du panneau arrière à l'aide des vis et entretoises fournies. Ne
pas utiliser de rondelles.
Utiliser sans faute les entretoises pour éviter d'endommager l'électronique.
3.
Suspendre l'afficheur sur la pièce murale et le fixer à l'aide des vis fournies.
Raccordement de l'afficheur
1.
Monter l'antenne WLAN sur le connecteur (A).
2.
Raccorder l'alimentation électrique sur le connecteur (C).
3.
Raccorder d'autres équipements suivant les besoins.
4.
Fixer tous les câbles au moyen des attache-câbles fournis.
Les connecteurs suivants sont disponibles :
A
B
C
D
E
F
12
FR
© Atlas Copco Industrial Technique AB - 9836 7057 00
Antenne WLAN
Entrée microphone
Alimentation électrique
Ports LAN gigabit
Sortie de ligne
Ports COM
MaxiDisplay 3
