Instalación
Instalación
Requisitos para la instalación
Esta unidad se deberá montar verticalmente (±20°) sobre una superficie que pueda soportar su peso.
Instrucciones de instalación
Montaje de la pantalla
Monte la pantalla utilizando los cuatro insertos roscados en el panel posterior. Se puede utilizar cualquier
soporte Vesa o equivalente con 100 mm entre los orificios.
AVISO Asegúrese de que los tornillos no sobresalen más de 5 mm del soporte para evitar dañar los com-
ponentes electrónicos.
AVISO Asegúrese de que deja espacio suficiente para la antena WLAN al montar la pantalla en una pa-
red.

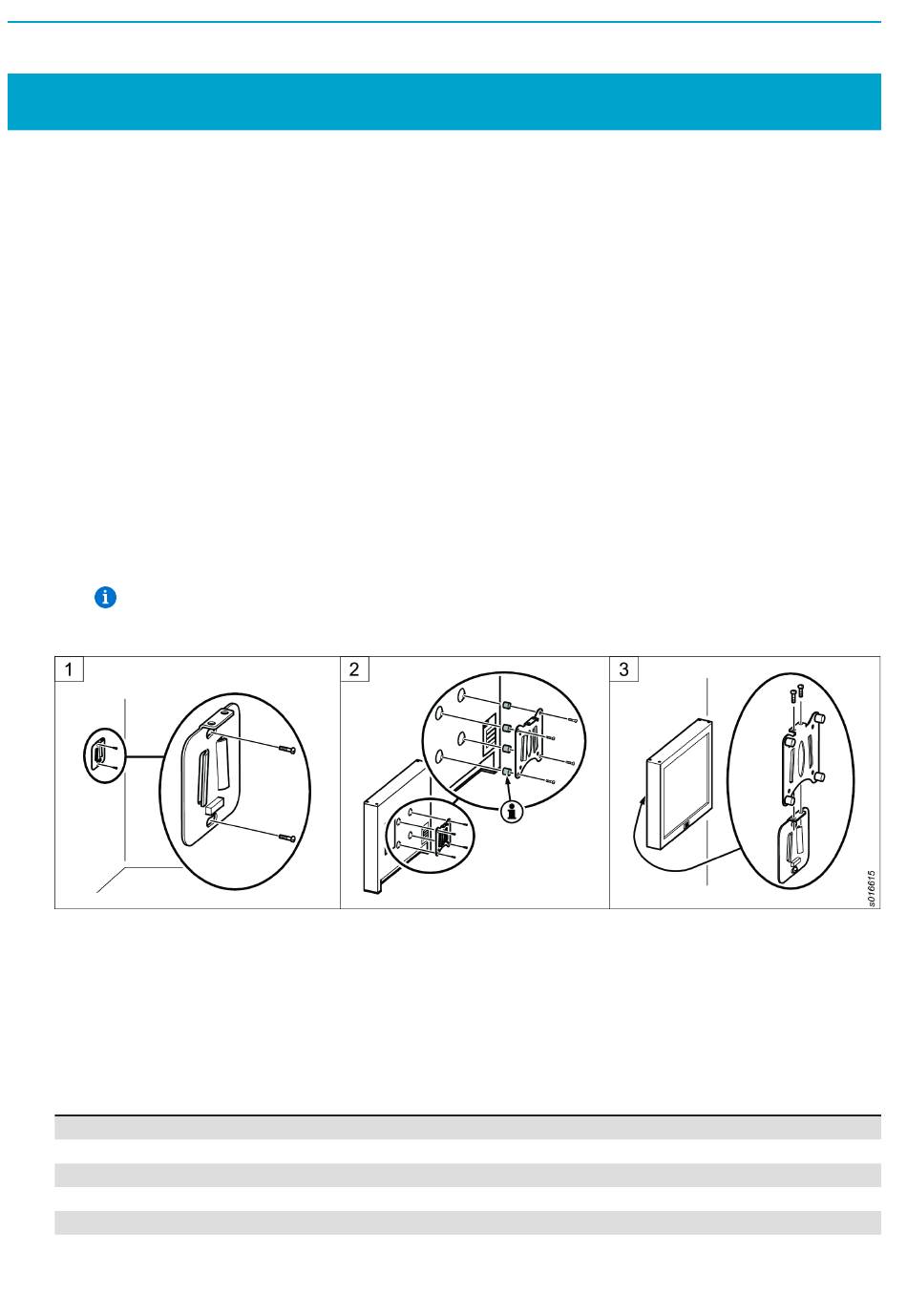

El soporte suministrado se monta de la siguiente forma:
1.
Monte la pieza de pared sobre una pared adecuada.
2.
Monte la pieza de la pantalla en los insertos roscados del panel posterior utilizando los separadores
y tornillos suministrados. No utilice ninguna arandela.
Asegúrese de utilizar separadores para evitar daños en los componentes electrónicos.
3.
Cuelgue la pantalla sobre la pieza de pared y sujétela utilizando los tornillos suministrados.
Conexión de la pantalla
1.
Monte la antena WLAN en el conector (A).
2.
Conecte la fuente de alimentación al conector (C).
3.
Conecte otros equipos como desee.
4.
Sujete todos los cables con las abrazaderas para cables proporcionadas.
La pantalla dispone de los siguientes conectores:
A
B
C
D
E
F
26
ES
© Atlas Copco Industrial Technique AB - 9836 7057 00
Antena WLAN
Entrada para micrófono
Fuente de alimentación
Puertos LAN Gigabit
Salida de línea
COM ports (Puertos COM)
MaxiDisplay 3
